Criado por si. Construído para si. A sua assinatura. Um elevador destinado a fasciná-lo.

O CG–I
Para clientes que exigem qualidade personalizada e sem compromissos.

Design Icónico

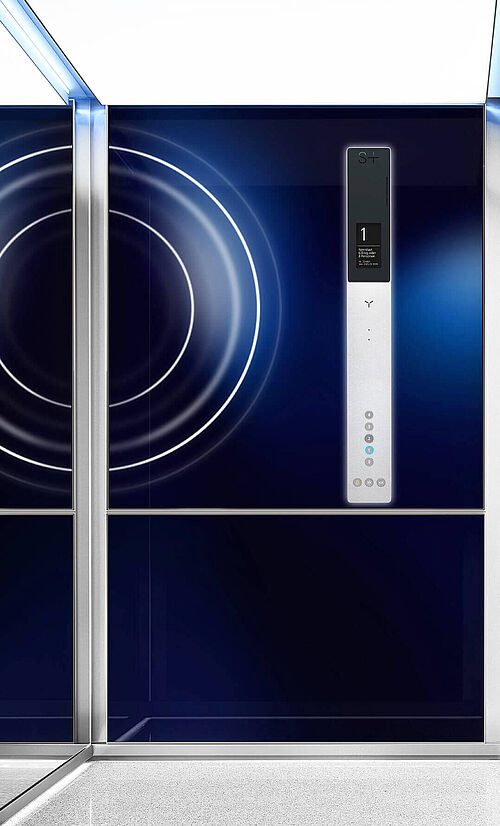

Com o design do CG–I, a Schmitt + Sohn Elevadores apresenta um elevador totalmente novo – com tecnologias inovadoras e um design verdadeiramente icónico. As paredes de vidro da cabina, personalizadas pelo cliente, assumem aqui o papel principal. As possibilidades são quase ilimitadas, tal como a variedade de opções exclusivas.

Sejam marcas fortes, grafismos marcantes, paisagens mágicas, retratos fascinantes, cores brilhantes, arquitetura e muito mais – cada elevador transforma-se numa afirmação pessoal, única e inconfundível.

Deixe-se fascinar pelas inúmeras possibilidades de personalizar o seu elevador.

Qualidade
Design de elevador de excelência – claro na forma e na função, reduzido ao essencial – inspirador e único. O equipamento das cabinas CG–I, com materiais de elevada qualidade, detalhes refinados e informação centrada no utilizador, foi concebido para criar uma sensação de espaço impressionante e um interior dedicado ao conforto. Tetos luminosos LED-RGB inovadores revelam o design de iluminação na sua máxima expressão.

Eficiência, conforto e segurança
É aqui que o CG-I estabelece novos padrões. Sem casa de máquinas, compacto, com baixos consumos de energia e custos de operação – um investimento seguro para o futuro.
Combinado com um serviço de excelência e um conceito de segurança abrangente, em conformidade com as normas europeias. Modelo certificado.
Colaboradores próprios, com formação contínua em desenvolvimento, vendas, produção, montagem e serviço de assistência, garantem-lhe a mais elevada qualidade e uma disponibilidade permanente.

Bem-vindo a uma nova dimensão na conceção de elevadores icónicos.

Configure aqui o seu elevador CG-I Color Glas® ou saiba mais sobre os elevadores de passageiros da Schmitt + Sohn.

Equipamento de série

Acessórios - para requisitos individuais

Especificações de produtos

apresentar especificações de produto completas

Pode consultar a especificação completa do produto CG na brochura do produto.



Detail
Description
Série
Acessórios

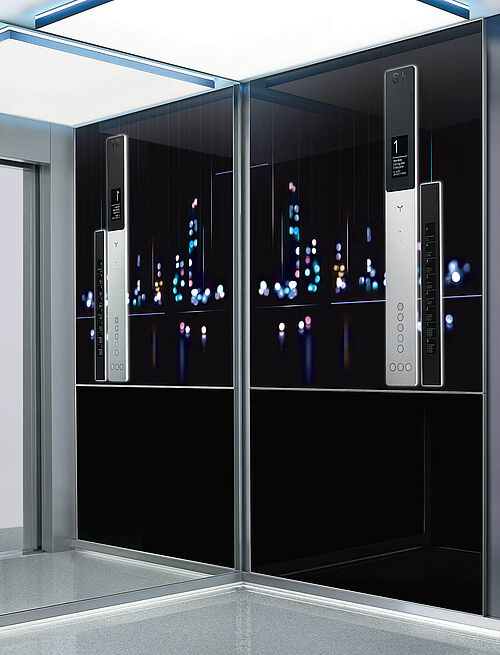

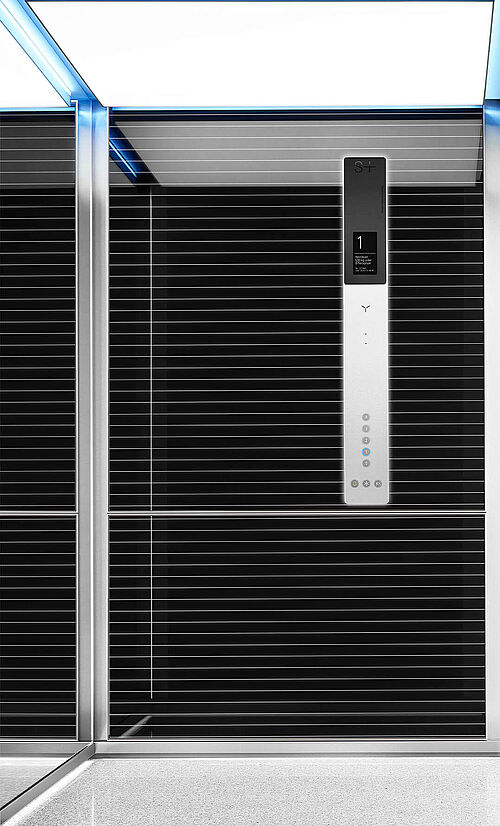

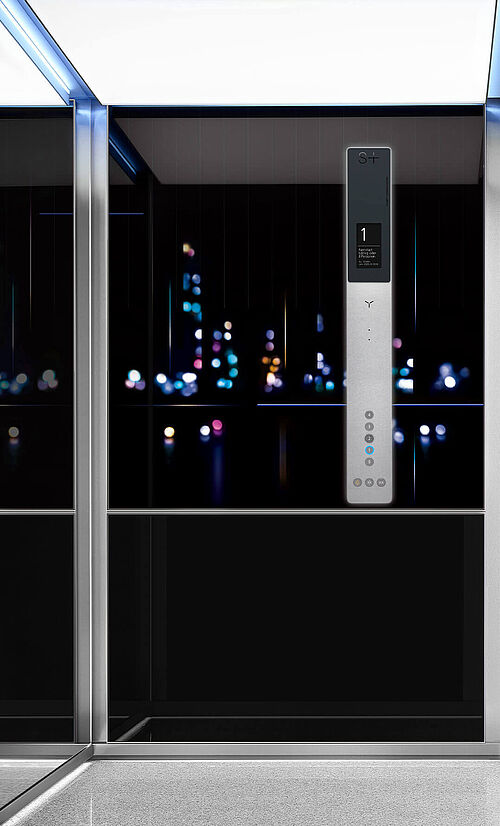

Painéis laterais

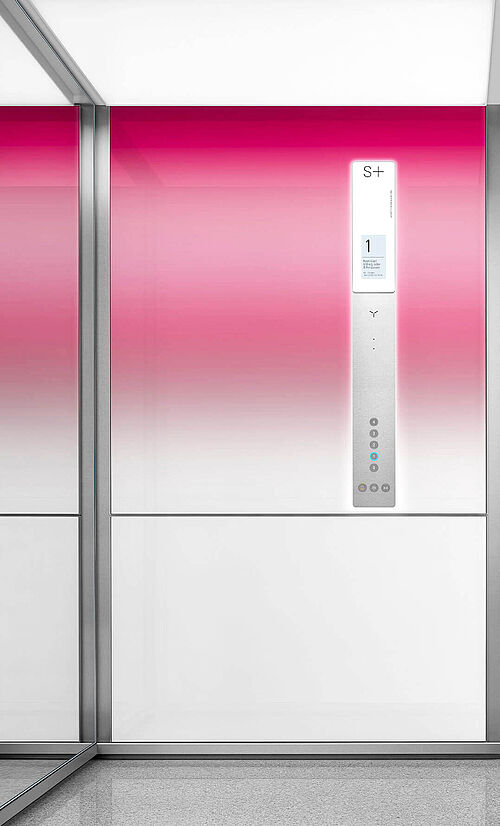

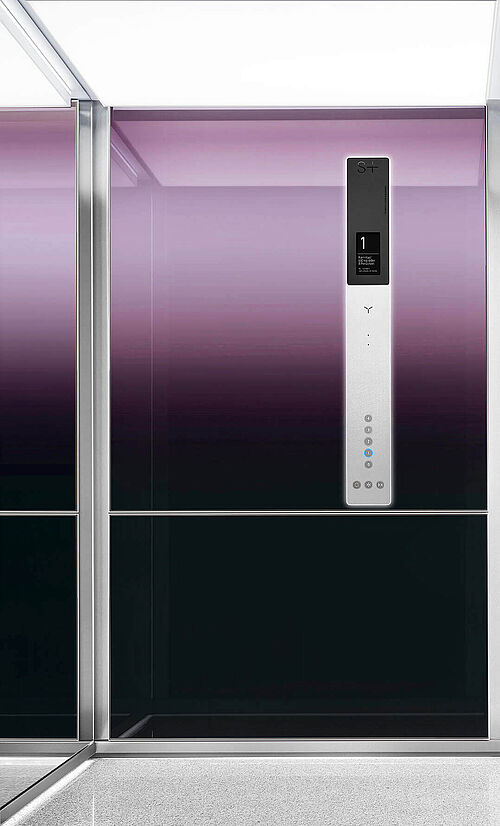

CG– I Color Glas®, vidro de segurança ESG, totalmente revestido na parte traseira, opaco. Pintura de alta qualidade e impressão digital brilhante. Aro do Color Glas®: alumínio EV1 anodizado
  Série

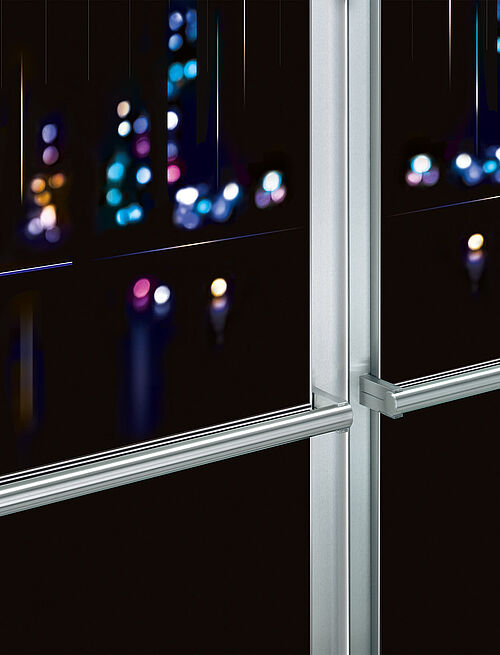

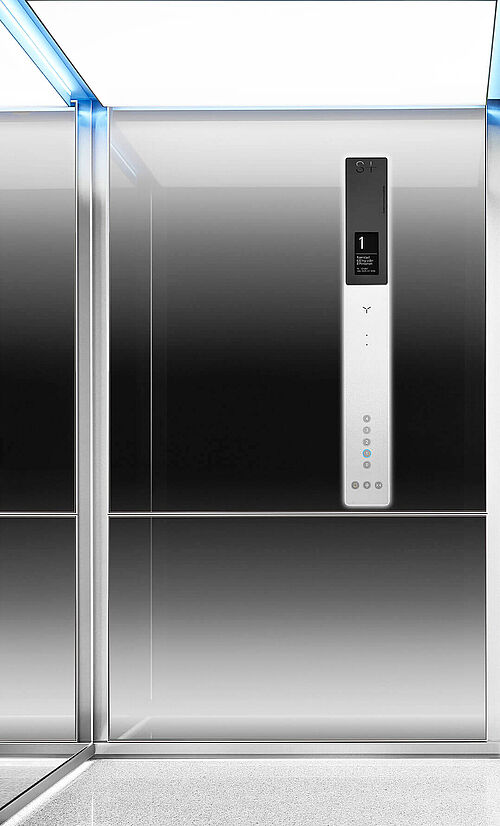

Painel traseiro Espelho
Espelho S6, claro, verso do espelho com película anti-estilhaçamento, parede de fundo sem divisões, contornos do espelho lapidados e polidos, aro do espelho em alumínio anodizado EV1.
  Série


Contornos do espelho, vertical, com retroiluminação LED branco neutro.

  Acessórios
Cantos da cabina
Aço inoxidável liso.
  Série

Teto
Branco. Ventilação oculta, de dimensão generosa, na profundidade da cabina em ambos os painéis laterais.
  Série

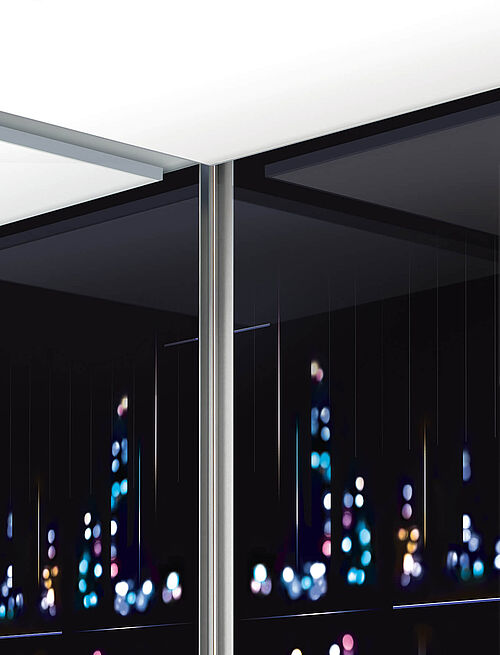

Iluminação
Teto luminoso LED LD8D8, iluminação direta e antirreflexo. LED branco neutro. Moldura alumínio branco brilhante, superfície luminosa em material sintético branco, semitransparente.
  Série

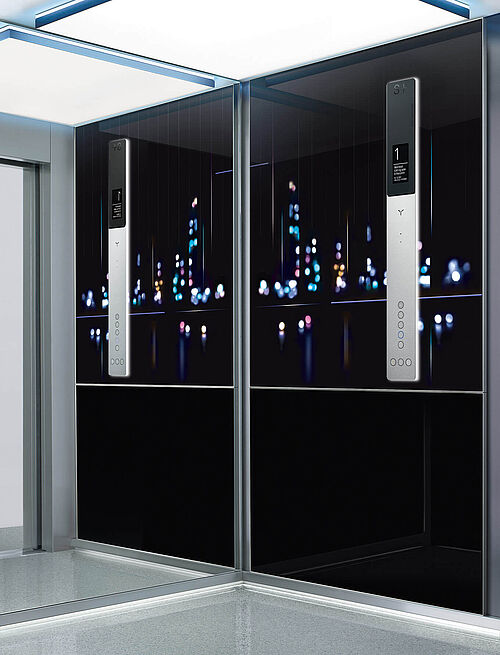

Teto luminoso LD8-LED-RGB. LED-RGB com comando de cor e de luz.

  Acessórios

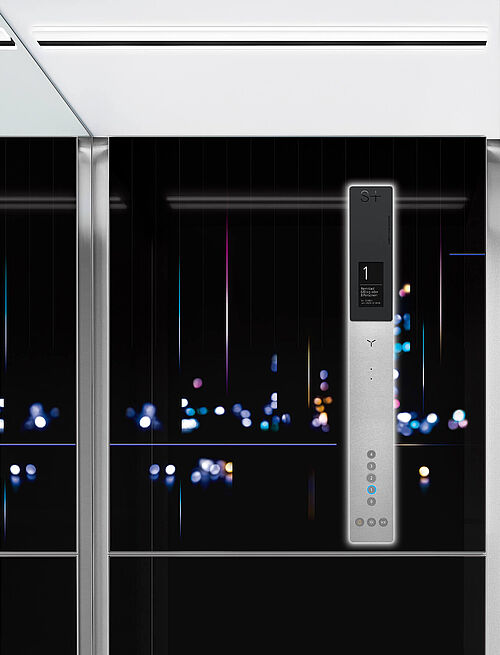

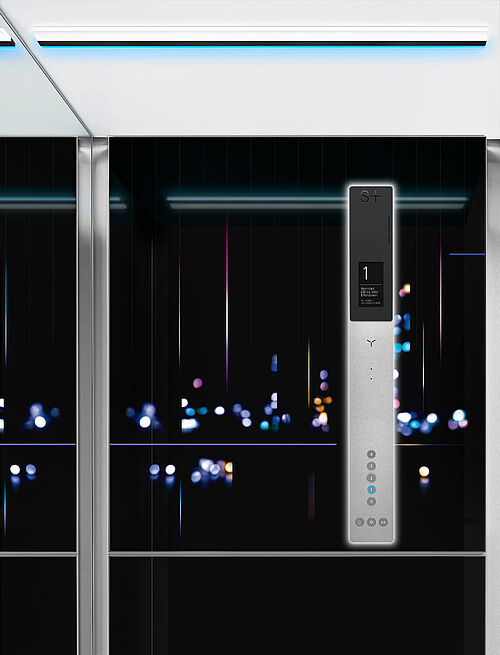

LD7-NEO – painel de iluminação LED, iluminação direta e antirreflexo. LED branco neutro. Superfície luminosa: material sintético branco, semitransparente.

  Acessórios

LD7-NEO – painel de iluminação LED. LED-RGB com comando de cor e de luz.

  Acessórios
Chão
Chão da cabina rebaixado para pavimento por conta do cliente.
  Série


Granito, cinzento-claro

  Acessórios

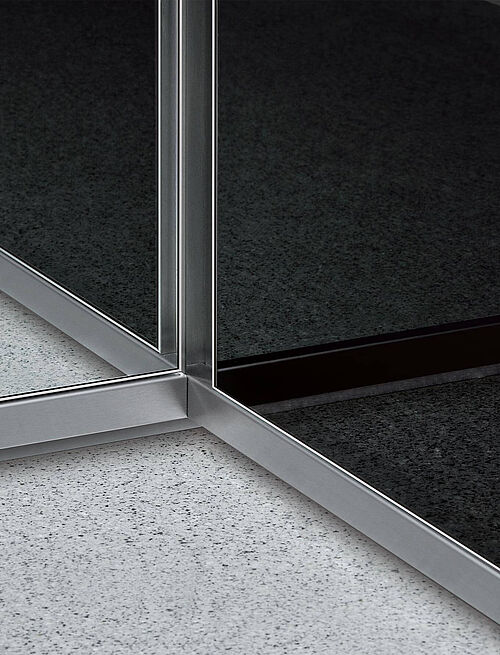

Rodapé
Aço inoxidável liso. Ventilação oculta da cabina, de dimensão generosa.
  Série


LED branco neutro retroiluminado.

  Acessórios
Frisos protetores
Frisos protetores de bagagem, aço inoxidável liso, 100 x 20 mm.

  Acessórios

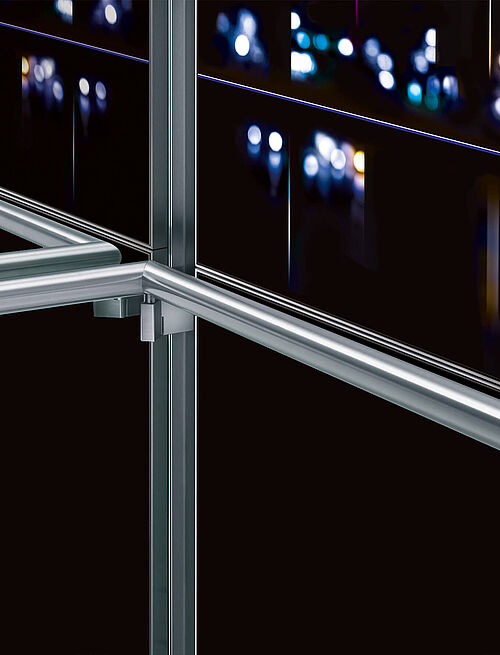

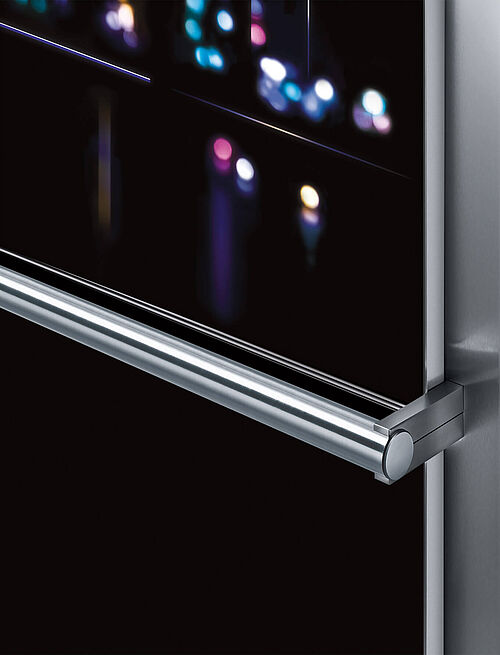

Corrimão
Aço inoxidável liso, adequado para mobilidade reduzida segundo a norma DIN EN 81-70, painel lateral, diâmetro 33,7 mm, na profundidade da cabina, suporte de fixação e fixação do corrimão em aço inoxidável maciço, extremidades do corrimão em aço inoxidável, soldadas.
  Série


Segundo corrimão, no lado oposto, ao lado da botoneira.

  Acessórios

Corrimão a toda a volta da cabina, cantos mitrados, soldados.

  Acessórios

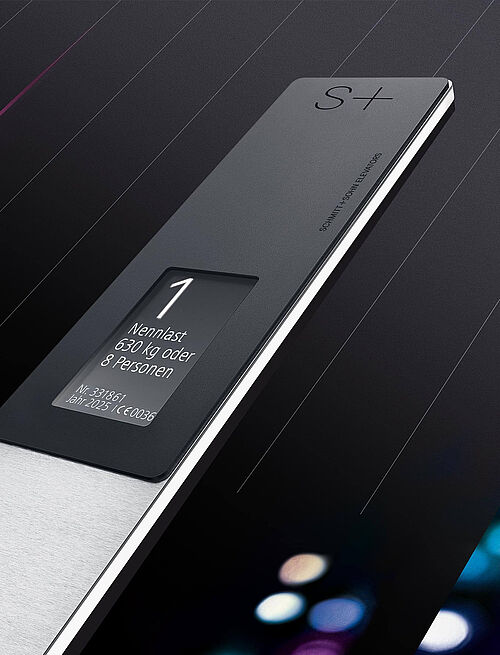

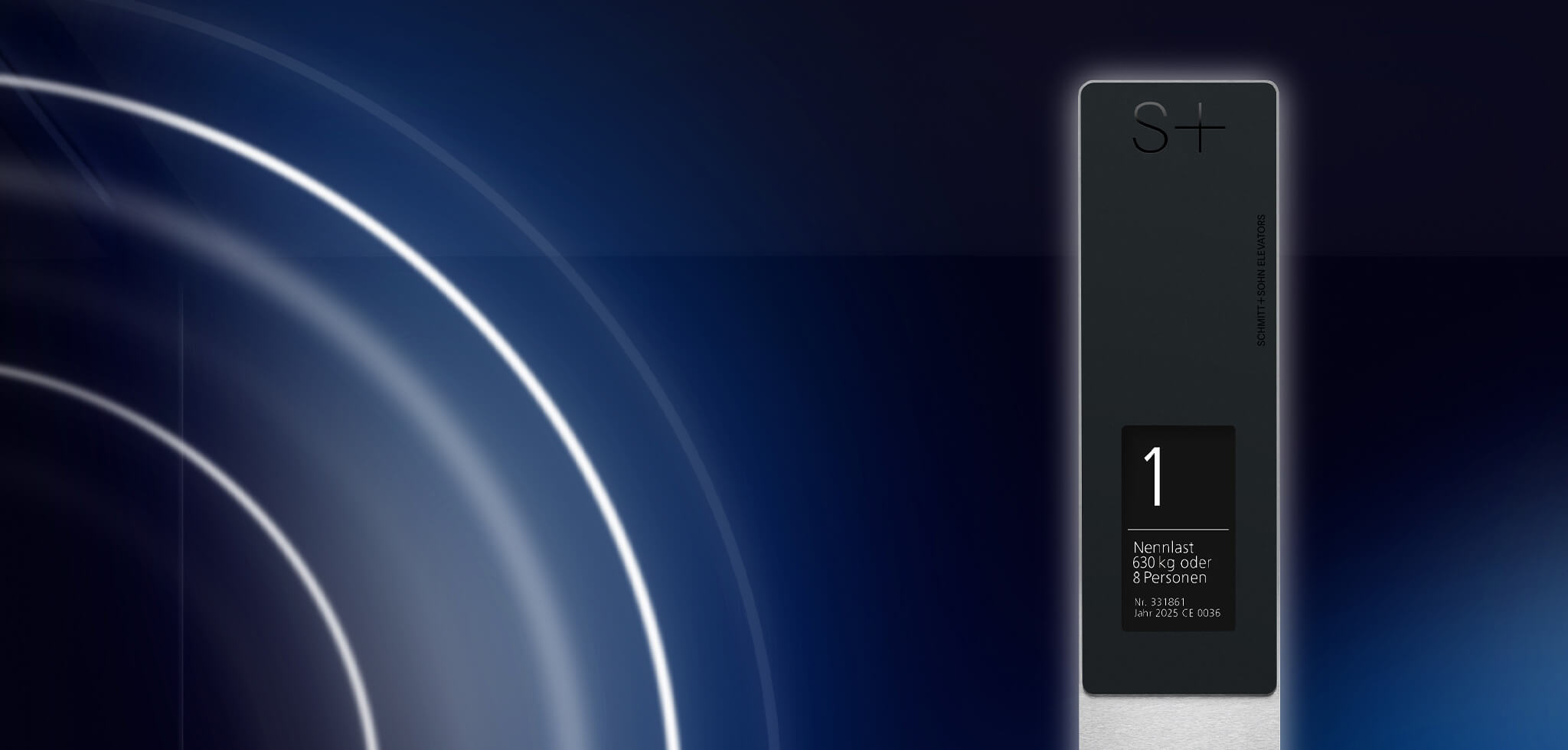

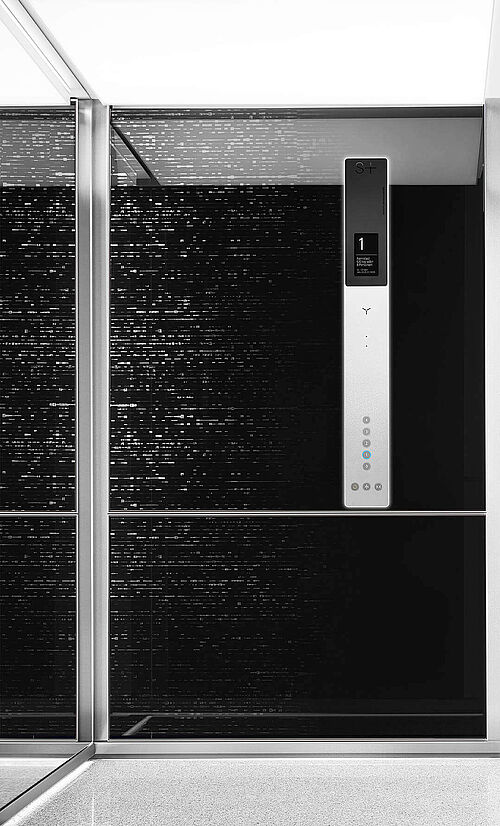

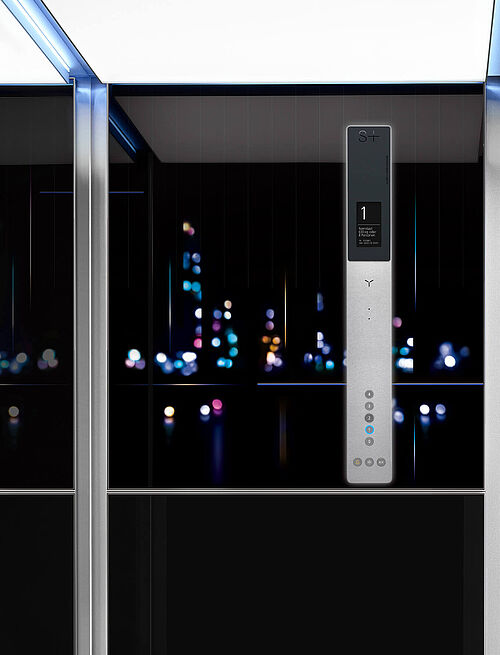

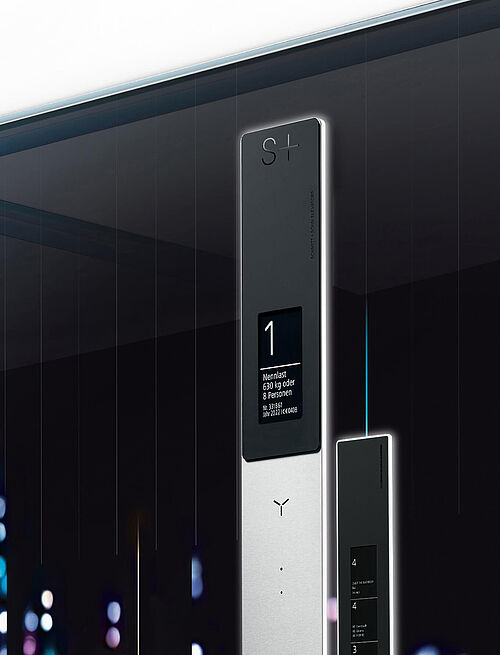

Botoneira cabina
BT-I-TFT-LED, aço inoxidável liso, polimento na horizontal, disposição adequada para mobilidade reduzida segundo EN 81-70 4), fixação invisível. Placa de características em vidro acrílico branco, de alto brilho, incrustação do logótipo em vidro acrílico preto, de alto brilho; marca gravada a preto; moldura luminosa em vidro acrílico branco, semitransparente, acetinado, LED branco neutro. Display TFT de alta definição, botões de micro-curso, ao nível da superfície, redondos, de superfície em aço inoxidável, iluminação dos botões em LED branco, LED azul de confirmação da chamada, símbolos em material sintético cinzento-claro.
  Série


BT-I-TFT-LED, aço inoxidável liso, polimento na horizontal, disposição adequada para mobilidade reduzida segundo EN 81-70 4), fixação invisível. Placa de características em vidro acrílico preto, mate, incrustação do logótipo em vidro acrílico preto, de alto brilho; marca gravada a preto; moldura luminosa em vidro acrílico branco, semitransparente e acetinado, com LED branco neutro. Display TFT de alta definição, botões de micro-curso ao nível da superfície, redondos, de superfície em aço inoxidável, iluminação dos botões em LED branco, LED azul de confirmação da chamada, símbolos em material sintético cinzento-claro.
  Série


Aço inoxidável liso, acessível a pessoas com mobilidade reduzida, de acordo com a norma DIN EN 81-70 4), anexo B, horizontal, fixação invisível. Painel de sinalização separado, botões de superfície grande, salientes, redondos, com superfície em aço inoxidável, iluminação dos botões LED branco, LED azul de confirmação de chamada, símbolos salientes, táteis, cinzento-claro.

  Acessórios
Painel de etiquetas
Aço inoxidável liso, polimento horizontal, fixação invisível; moldura luminosa em vidro acrílico branco semitransparente e acetinado; placa de características em vidro acrílico branco brilhante, fixação invisível. Logótipo e marca impressos em digital/serigrafia, placas de identificação em vidro acrílico branco, alto brilho, substituíveis. Impressão digital

  Acessórios

Aço inoxidável liso, polimento horizontal, fixação invisível; moldura luminosa em vidro acrílico branco semitransparente e acetinado; painel informativo em vidro acrílico preto mate, fixação invisível. Logótipo e marca gravados, placas de identificação em vidro acrílico branco, alto brilho, substituíveis. Impressão digital

  Acessórios
Portal da cabina
Aço inoxidável liso.
  Série

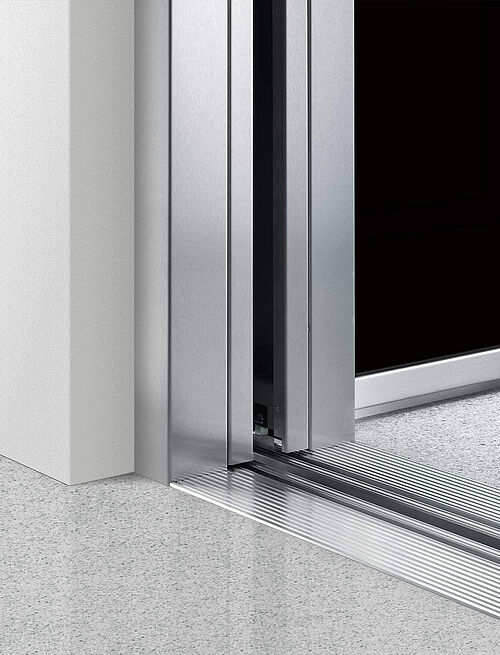

Porta de cabina
Aço inoxidável liso, de dois painéis, abertura lateral, altura 2.100 mm.
  Série


Aço inoxidável liso, abertura central, altura 2.100 mm.

  Acessórios
Controlo da porta
Cortina fotoelétrica de segurança 2D em toda a altura da porta.
  Série


Cortina fotoelétrica 3D com detetor volumétrico.

  Acessórios

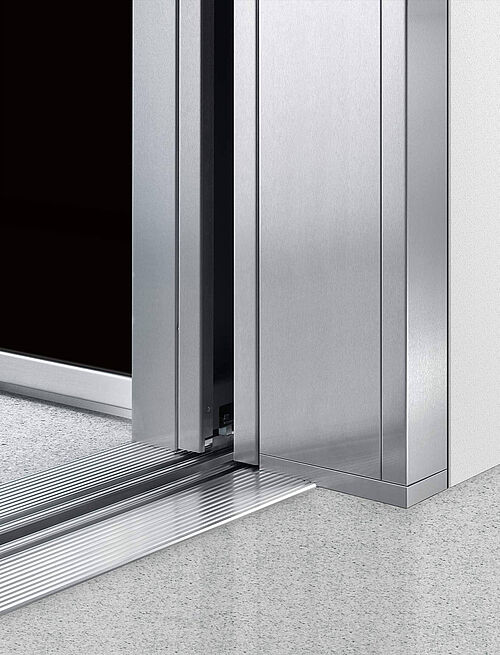

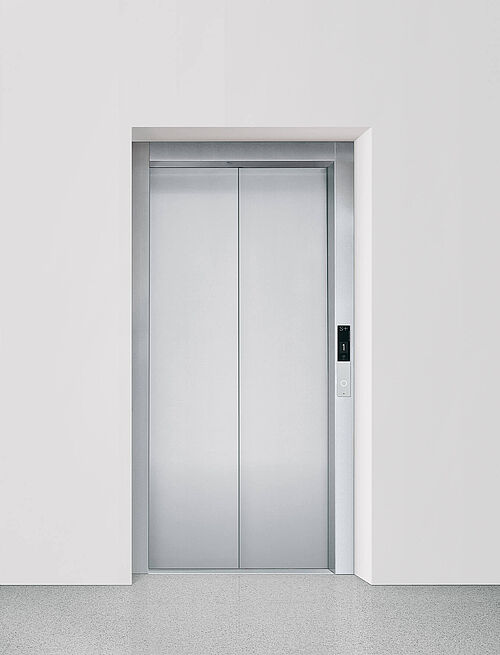

Portas de patamar

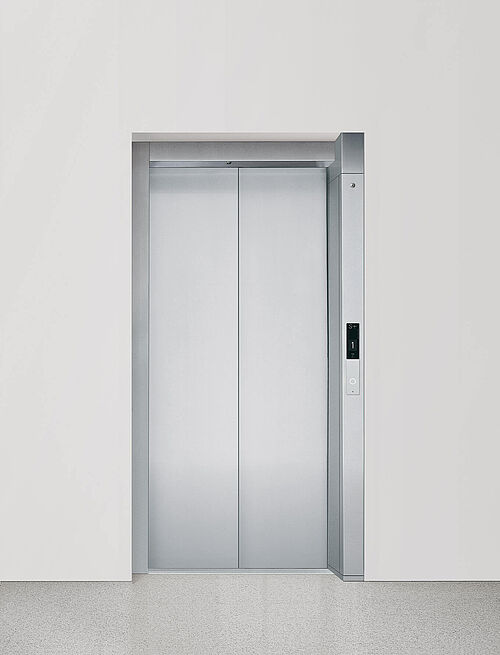

Com pintura a primário, de dois painéis, abertura lateral, de altura igual à porta da cabina.
  Série


Com pintura a primário, abertura central, de altura igual à porta da cabina.

  Acessórios

Aço inoxidável liso, aço inoxidável linho.

  Acessórios

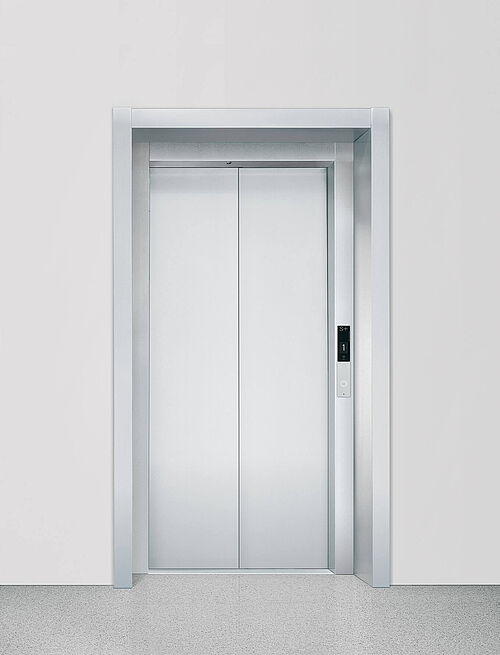

Moldura de parede M1, com pintura a primário, aço inoxidável liso, aço inoxidável linho.

  Acessórios

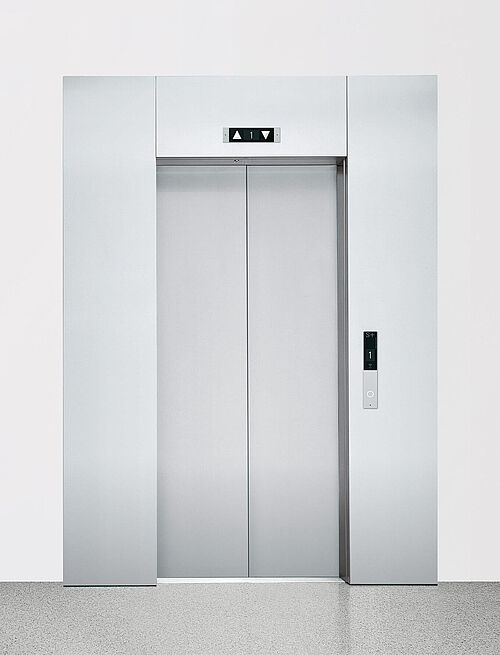

Portais P1, a primário, aço inoxidável liso, aço inoxidável linho, Color Glas®.

  Acessórios

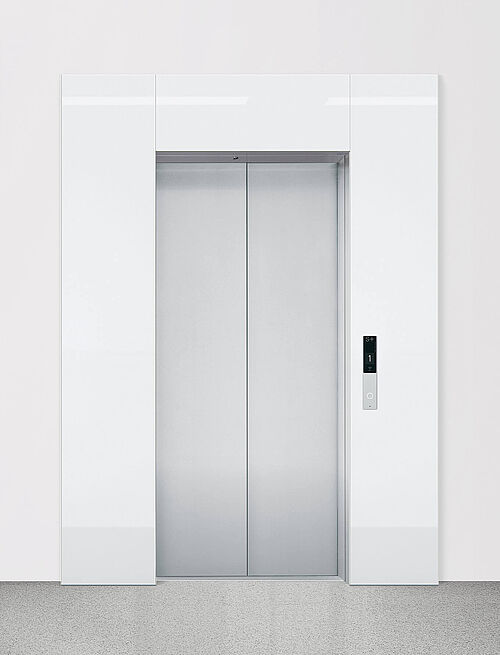

Portais P1, com pintura a primário, vidro de segurança ESG, cantos polidos e lapidados, aro aço inoxidável, Color Glas® branco brilhante ou preto brilhante

  Acessórios

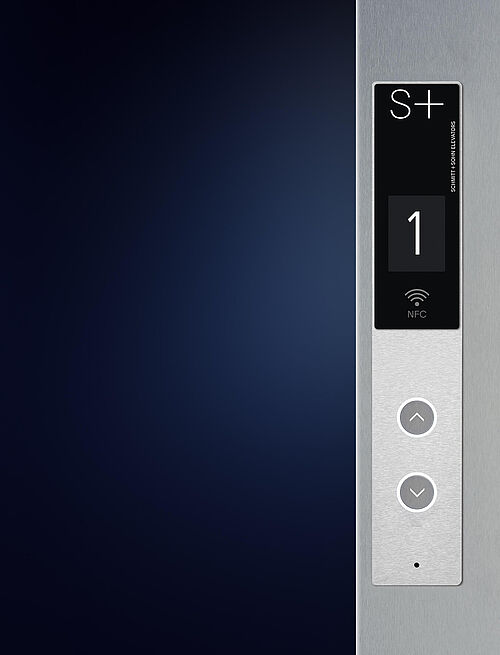

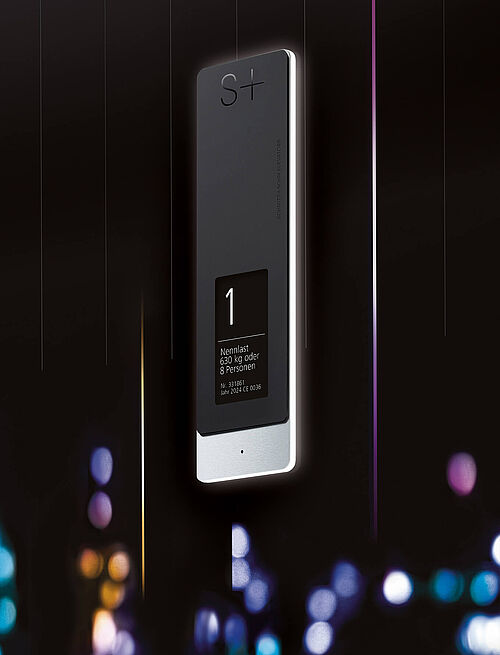

Botoneira Portas de patamar
Aço inoxidável liso, polimento horizontal, posicionada no aro da porta, fixação invisível. Chapa de características em vidro acrílico preto profundo, aro em vidro acrílico branco, display LED branco. Botões de micro-curso, o nível da superfície, redondos, de superfície em aço inoxidável, LED azul de confirmação de chamada, símbolos em material sintético, cinzento-claro.
  Série


Disposição na parede, acessibilidade mais fácil nos termos da norma DIN EN 81-70. Botoneira aparafusada.

  Acessórios

Botões de grande superfície, adequados para mobilidade reduzida segundo EN 81-70, Anexo B, largura da botoneira 80 mm.

  Acessórios
Comando
Comando coletivo seletivo, de tecnologia bus de última geração. Orientação rápida, eliminação de viagens falsas para tempos de espera curtos e transporte de alto desempenho. Prumo de serviço no piso extremo superior, pintura a primário. Controlo de excesso de carga. Variação de frequência com curvas de aceleração e de paragem ao piso, independentes da carga. Sistema de evacuação por bateria para o piso mais próximo, dependendo da carga.
  Série


Funções de energia de emergência e evacuação. Sistemas de controlo de acessos. Comando penthouse. Viagem preferencial com interruptor de chave. Sintetizador de voz. Indicadores do sentido de viagem e sinais acústicos segundo DIN EN 81-70. Interfaces para sistemas de gestão de edifícios.

  Acessórios

Prumo de serviço em aço inoxidável liso, aço inoxidável linho.

  Acessórios

Painel de serviço em qualquer piso ou painel de serviço em áreas fechadas próximas.

  Acessórios

Comando coletivo seletivo à subida e à descida, comando coletivo seletivo em grupo.

  Acessórios
Chamada de tele-emergência
Sistema digital de chamada de tele-emergência e de tele-diagnóstico segundo a EN 81-28 para transferência da chamada de emergência para a central de atendimento permanente da Schmitt + Sohn. Supressão eletrónica de chamadas abusivas.
  Série


Videovigilância de chamadas abusivas para o sistema digital de chamada de tele-emergência e de tele-diagnóstico

  Acessórios

Vigilância remota de funções de funcionamento do elevador, transmissão de dados de diagnóstico, módulo GSM.

  Acessórios
Caixa
Elemento de desacoplamento acústico do sistema de tração para redução da transmissão de ruído em situações de elevada exigência, segundo a norma DIN 8989.

  Acessórios
Sistema de tração
Sistema de tração elétrico sem redutor (gearless), na caixa do elevador. Elevado rendimento e baixo consumo de energia. Transmissão da carga para o poço pelas guias. Velocidade 1,0 m/s e 1,6 m/s, curso até 40 m.
  Série

Meios portantes
Cabos especiais, de marcha muito suave, livres de manutenção. Não requerem monitorização eletrónica.
  Série

Modo de poupança de energia
Desativação automática da luz da cabina, do ventilador e dos displays quando o elevador se encontra parado. Quando for premido um botão de chamada, os módulos ligam-se automaticamente. Potencial de poupança até 70% do consumo de energia.
  Série

Modo stand-by
Desligar gradual da cortina fotoeléctrica, do comando e do variador de frequência, aquando de paragem prolongada (modo noturno).

  Acessórios
Calculadora de energia
Elaboração de estudos de eficiência energética segundo ISO 25745.

  Acessórios
Desenfumagem da caixa
X-TRAC: sistema para a redução das perdas caloríficas pela ventilação da caixa. Janela, cúpula ou sistema de exaustão comandado eletricamente.

  Acessórios
Interligação de circuitos intermédios
Em grupos de elevadores, pode realizar-se uma alimentação recíproca de energia (sistema de recuperação de energia).

  Acessórios

Apoio ao planeamento


Dados técnicos e dimensões

CG-I O Elevador Color Glas®  personalizado



Para o configurador do produto
