Elevador ISI 2040® – vencedor de prémios internacionais, criado pela paixão por uma arquitetura de elevadores de excelência, um design brilhante e a mais avançada tecnologia para elevadores.

ISI 2040® – O elevador sem casa das máquinas é um produto de série de topo inúmeras vezes premiado. Único e inovador no preço e na categoria de desempenho.

Este elevador distingue-se por se concentrar no essencial. O planeamento cuidadoso e o desenvolvimento constante de soluções detalhadas sofisticadas asseguram a conservação do seu valor e fazem com que este elevador sem casa das máquinas seja único.

Design ISI 2040® – Estes elevadores sem casa das máquinas convencem pelo seu equipamento de elevada qualidade e acessórios aperfeiçoados para satisfazer os requisitos individuais de arquitetura, funcionalidade, tecnologia e design. As cabinas dos elevadores destacam-se pela escolha dos materiais, cores elegantes, superfícies funcionais, botoneiras ergonómicas com informação claramente legível, varandins resistentes em aço inoxidável liso, sistemas de iluminação LED que oferecem uma excelente luz, sem reflexos. Um sistema de portas e portais de elevada qualidade completa o equipamento de qualidade superior destes elevadores de série sem casas das máquinas.

Eficiência económica ISI 2040® – Ocupa pouco espaço, não tem casa das máquinas, tem custos de energia e de funcionamento reduzidos – nesta matéria o ISI 2040® decididamente eleva a fasquia. Além das vantagens únicas do sistema de tração, este elevador é um investimento seguro no futuro: como sistema de elevadores inúmeras vezes comprovado possui vantagens decisivas de um produto de série. Fácil de planear. De rápida produção. De montagem segura. De fácil manutenção. Os materiais de elevada qualidade e o design cuidadoso dos detalhes inteligentes asseguram o seu valor e fazem deste um elevador único no seu segmento de preço.

Conforto e segurança ISI 2040® – Ergonomia convincente, conforto de viagem excelente num elevador excecional. Este é o resultado de um intenso diálogo de desenvolvimento entre arquitetura, design e tecnologia. Utilizadores, proprietários e técnicos de serviço pós-venda usufruem da proteção eficaz de um conceito amplo de segurança. Desenvolvido de acordo com as mais rigorosas normas europeias. Evidentemente com certificado de exame de tipo. Colaboradores próprios e com qualificação no desenvolvimento, vendas, produção, montagem e serviço pós-venda asseguram a mais elevada qualidade e disponibilidade permanente.

Para clientes que colocam as mais elevadas exigências aos produtos e à qualidade arquitetónica e que procuram parcerias de longa duração. Um elevador que não requer casa das máquinas e que irá cativá-lo desde o planeamento até ao serviço após-venda. Um elevador de referência internacional. Uma qualidade de elevadores que irá apreciar.

Com base na convicção de uma empresa familiar de longa tradição. Com responsabilidade pelos colaboradores, clientes e parceiros.

Bem-vindo à Schmitt + Sohn.

Equipamento de série

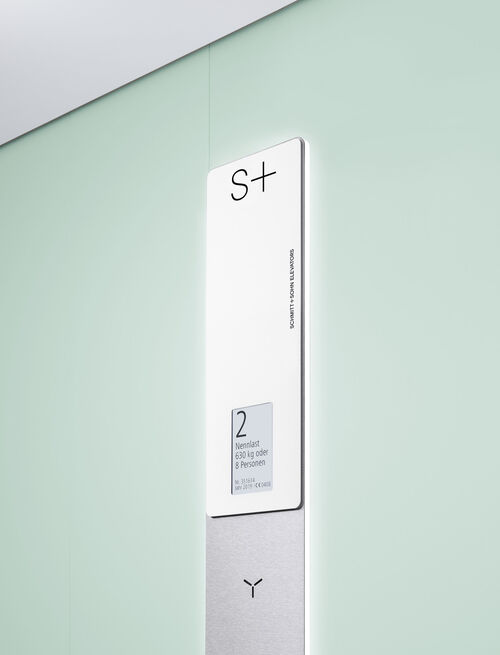

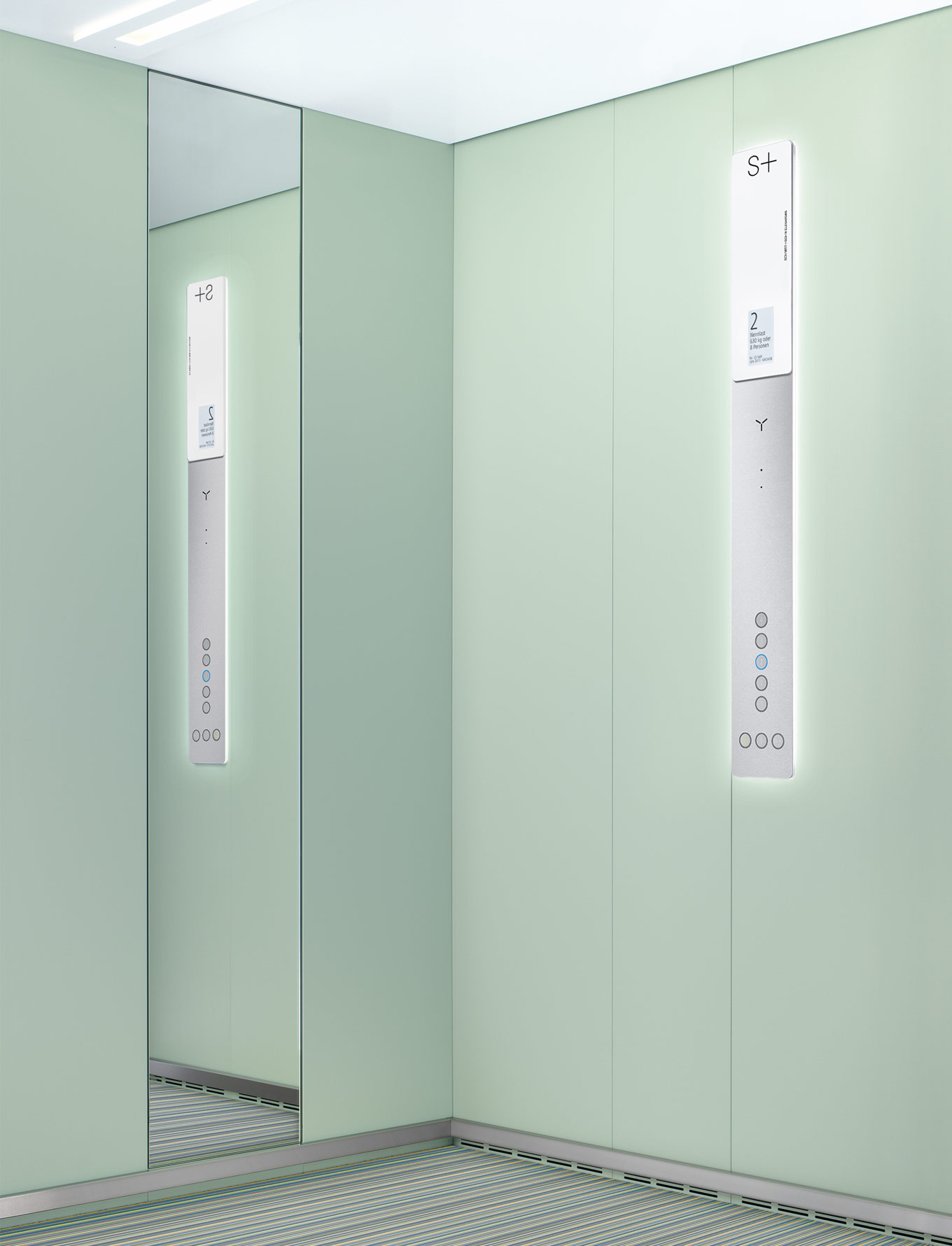

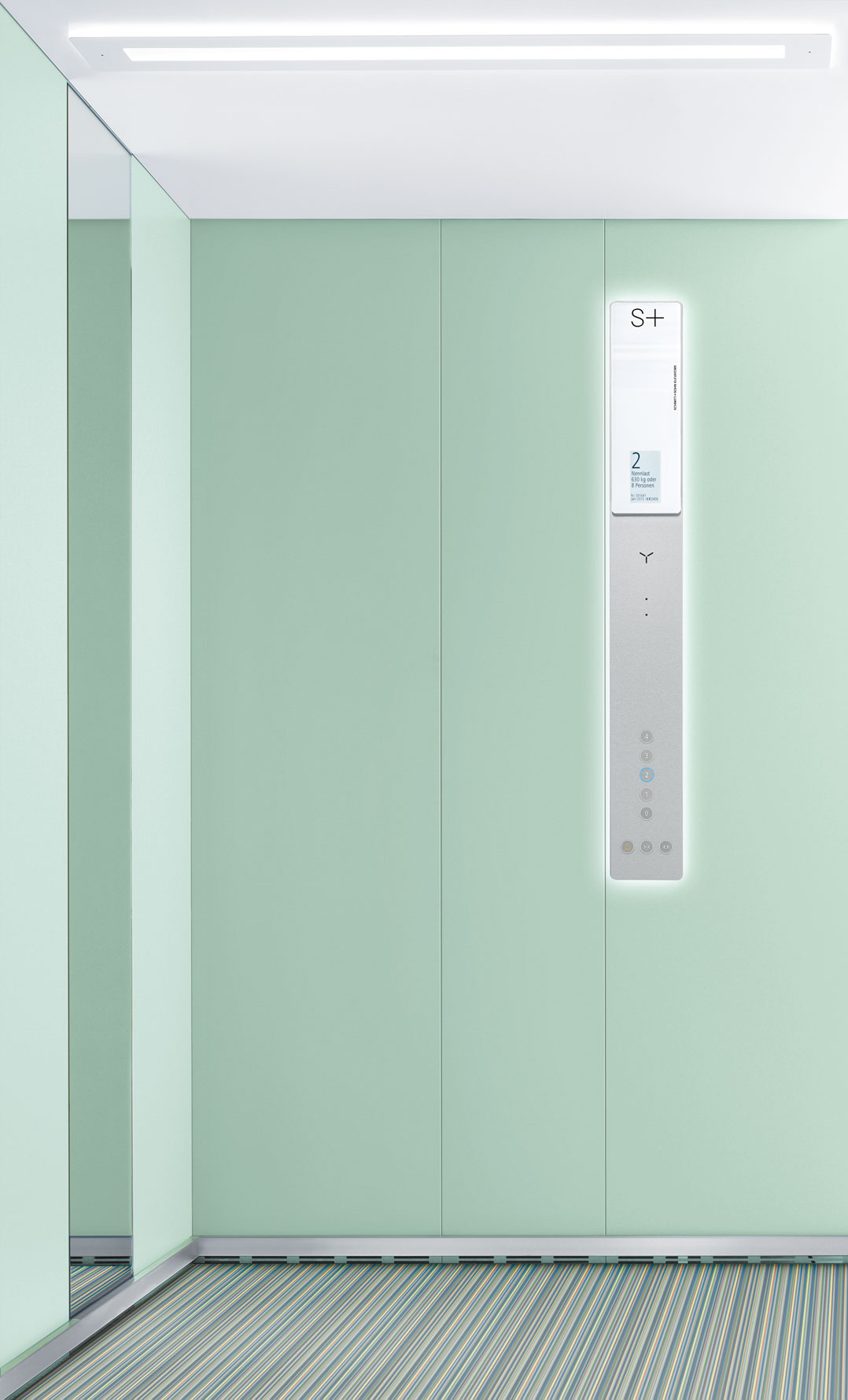

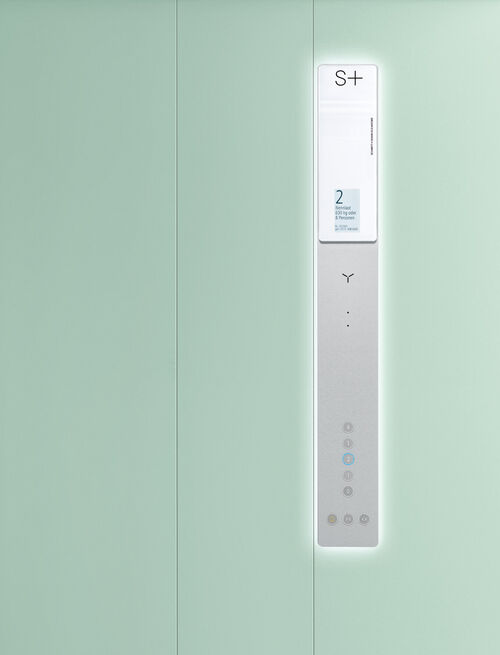

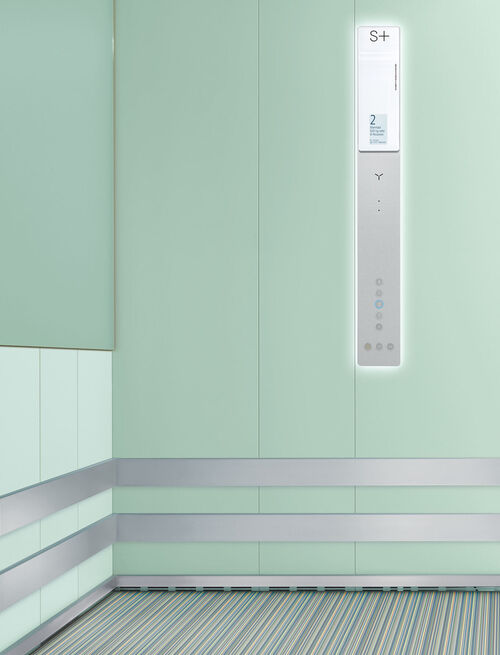

BT-I-TFT-LED painel de comando

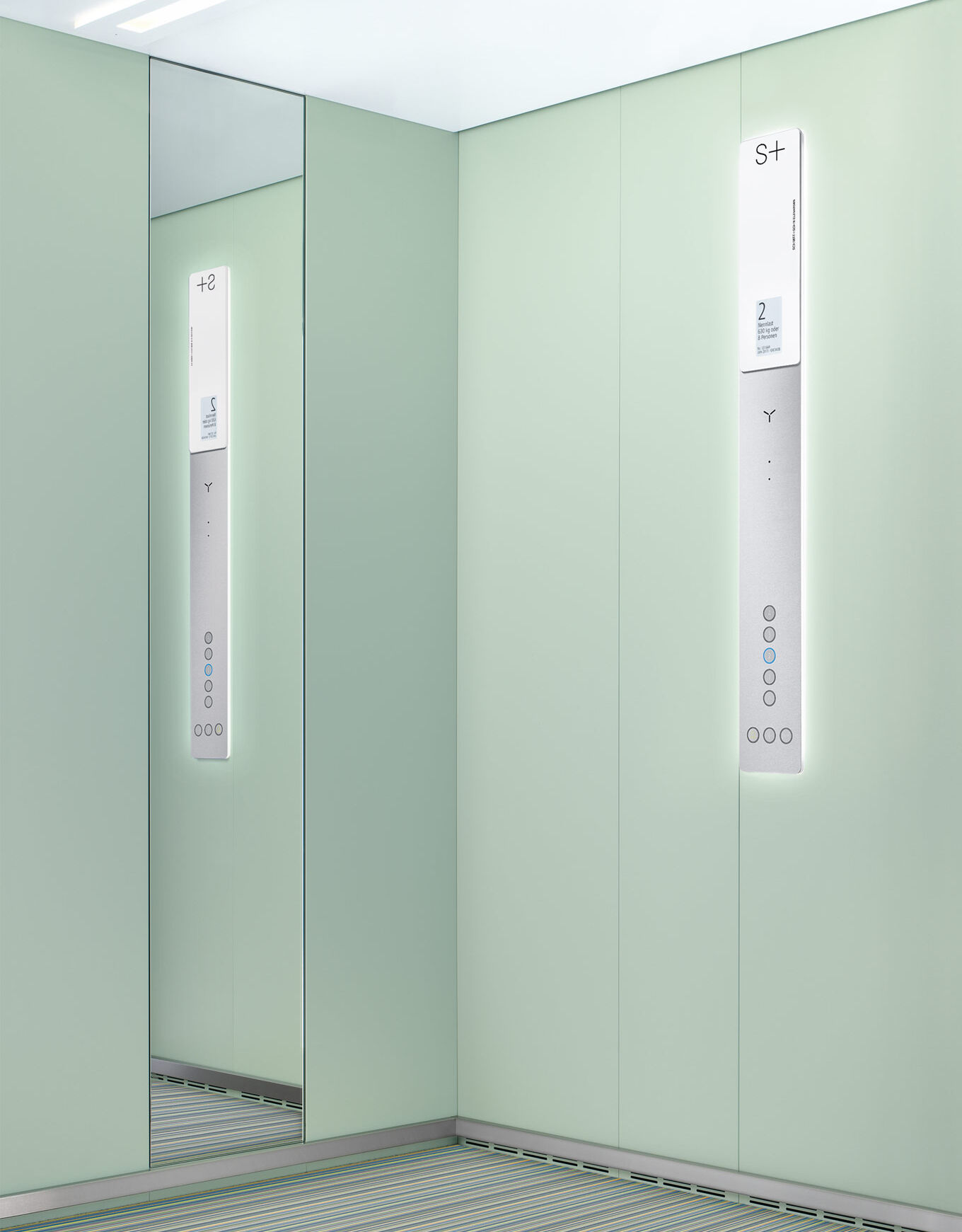

BT-I-TFT-LED painel de comando

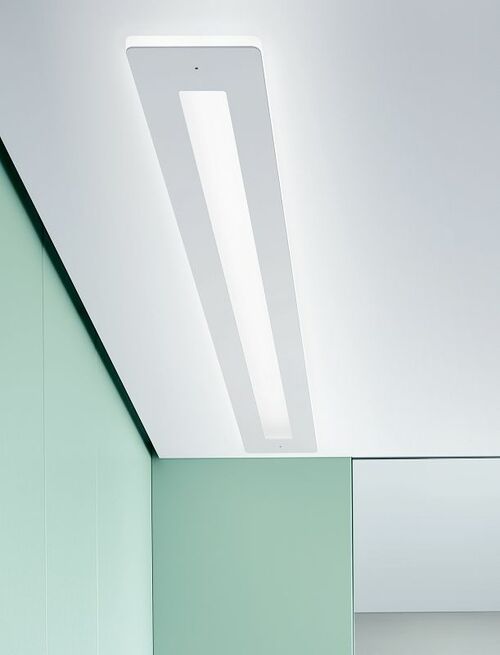

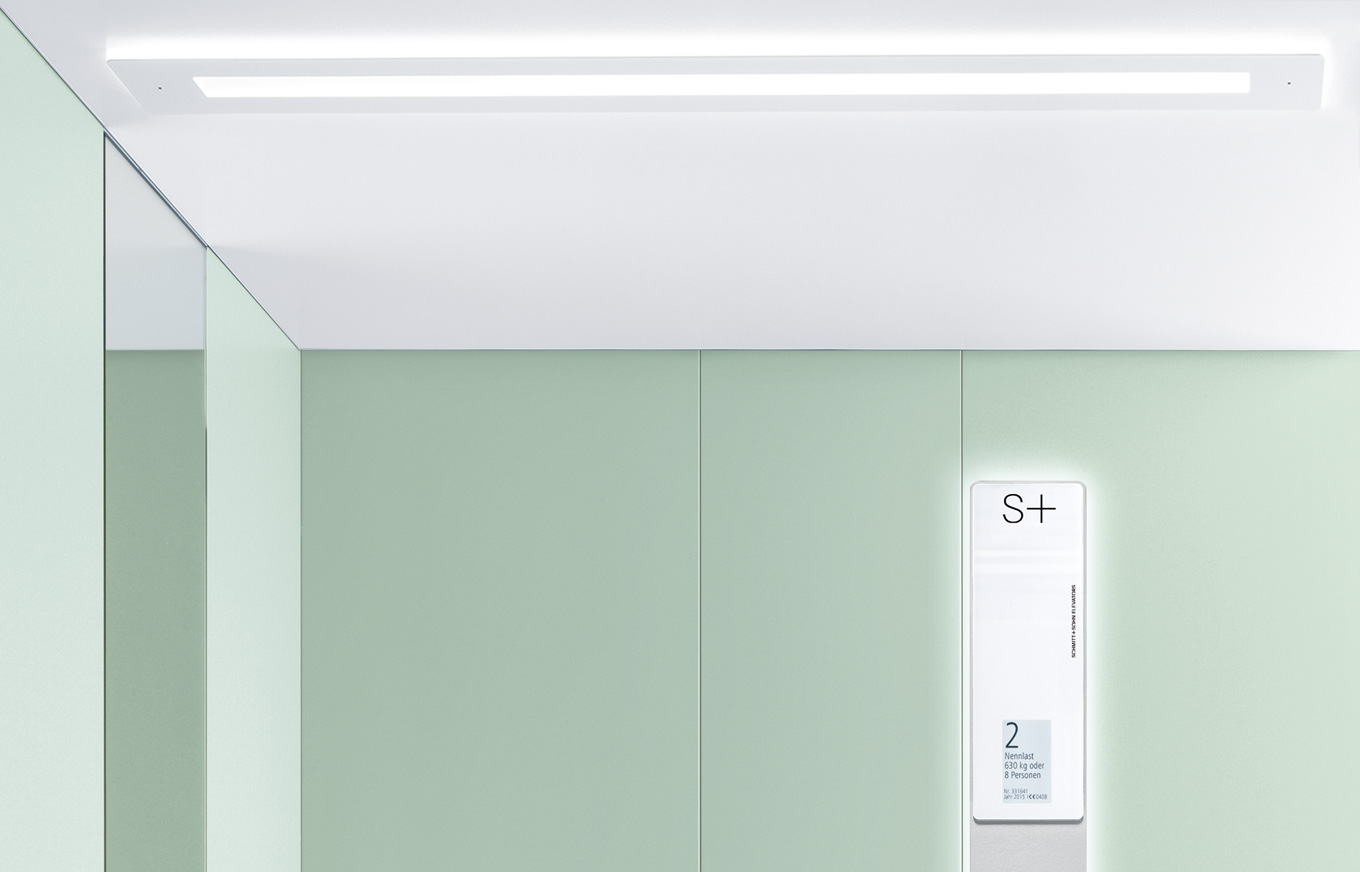

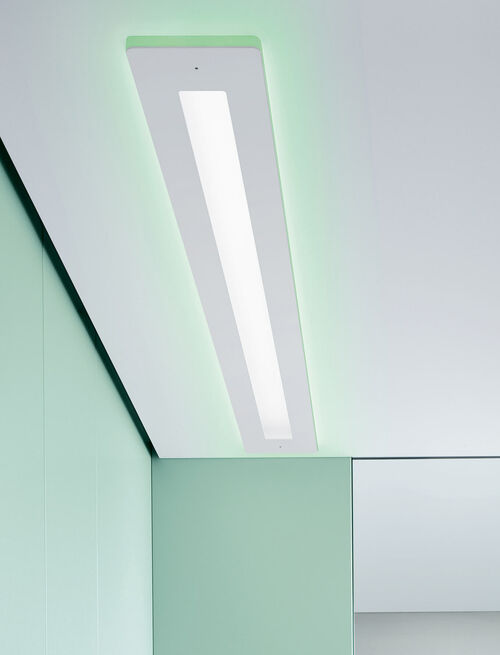

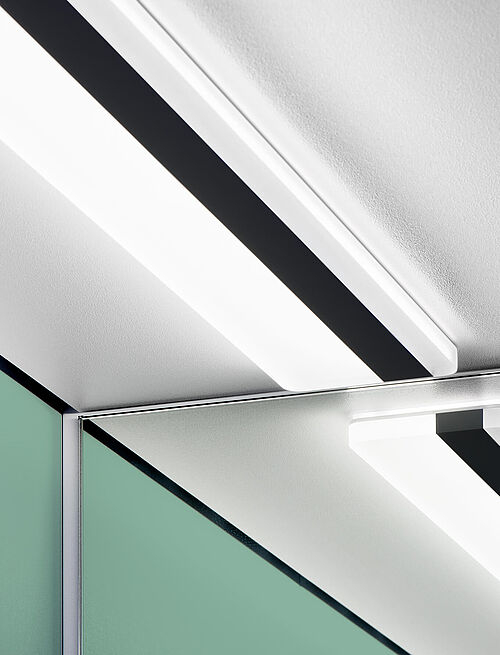

LD7-LED holofote de parede

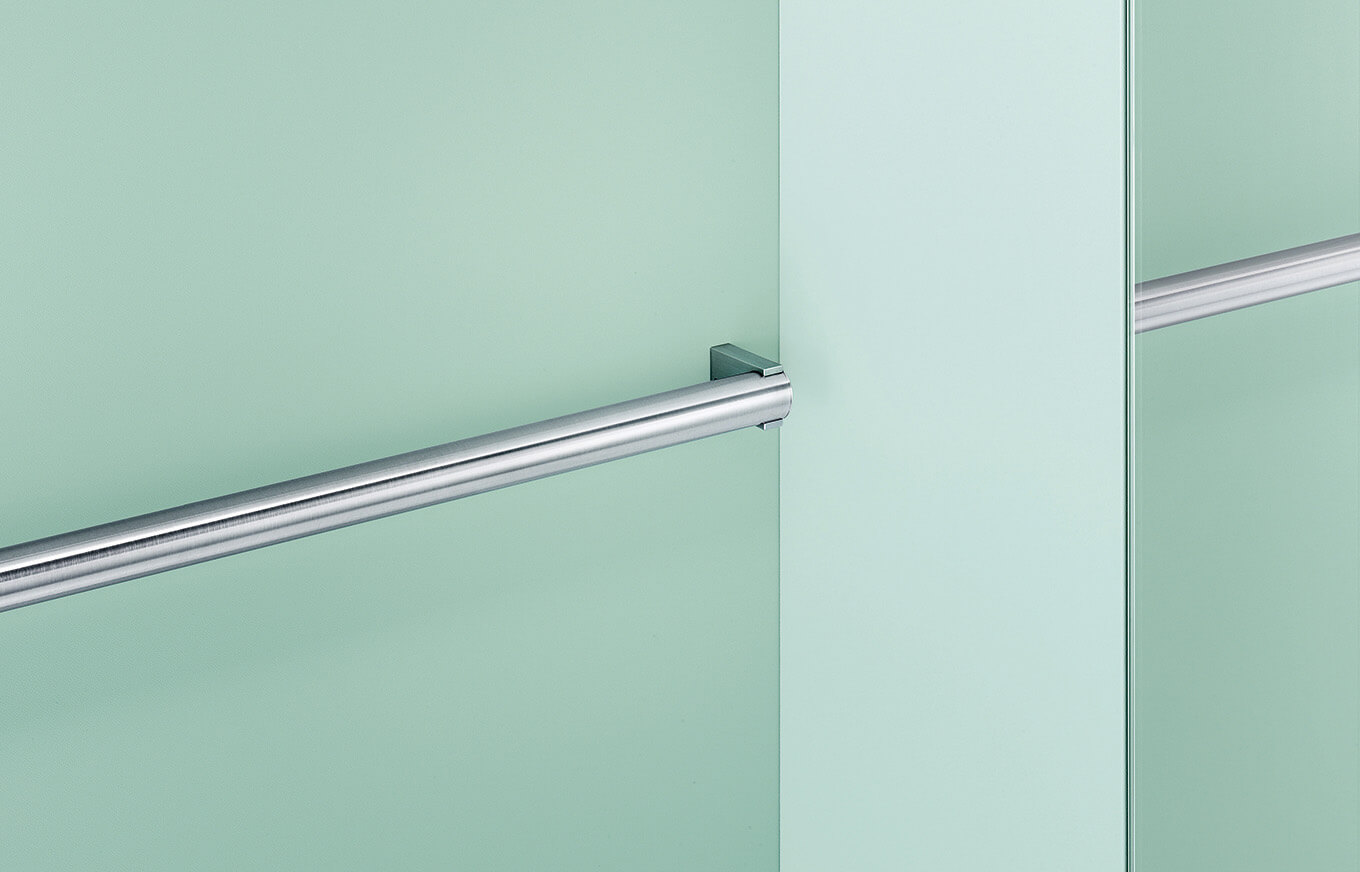

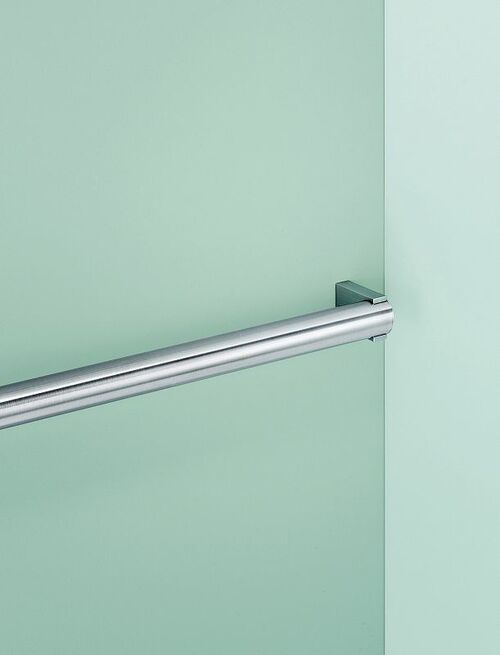

HL corrimão, único polonês de aço inoxidável

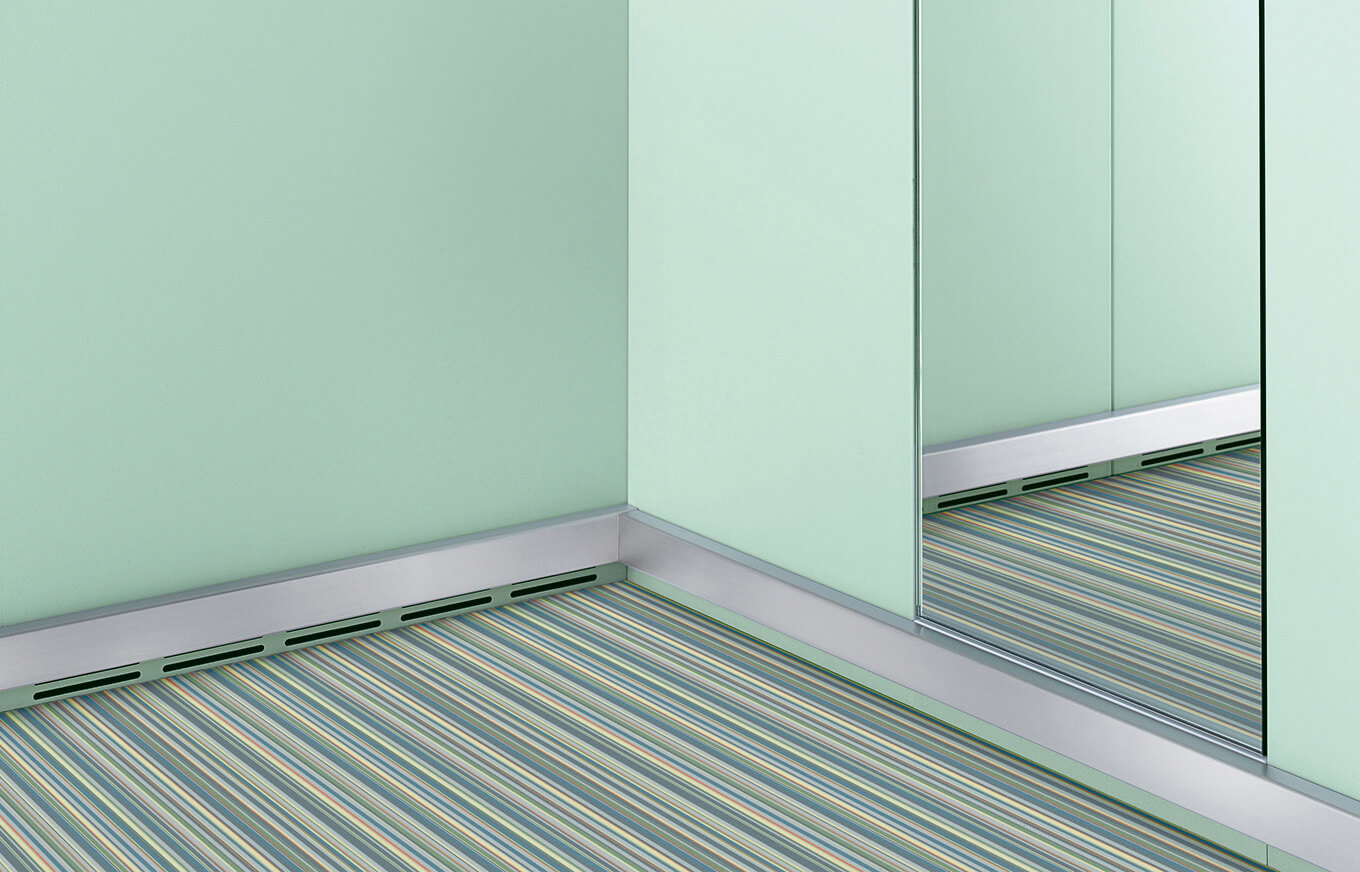

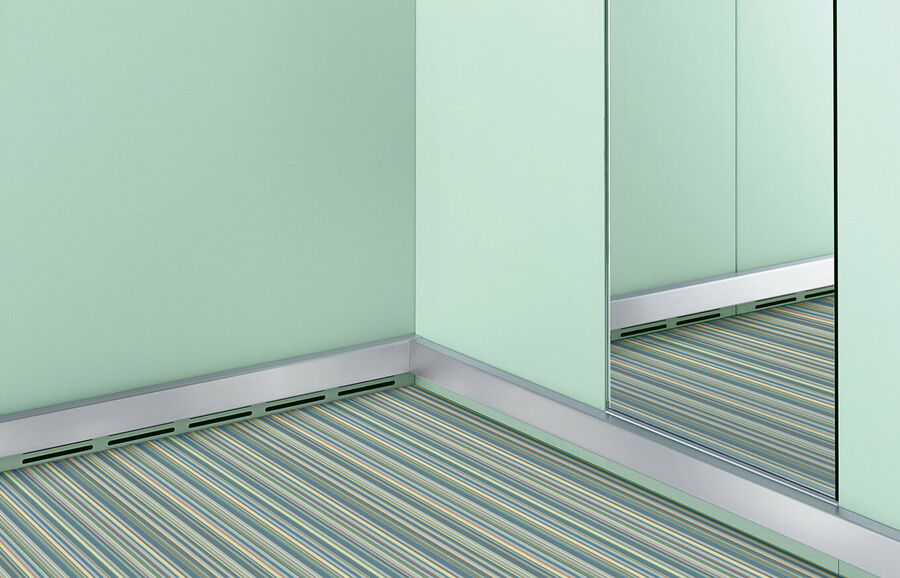

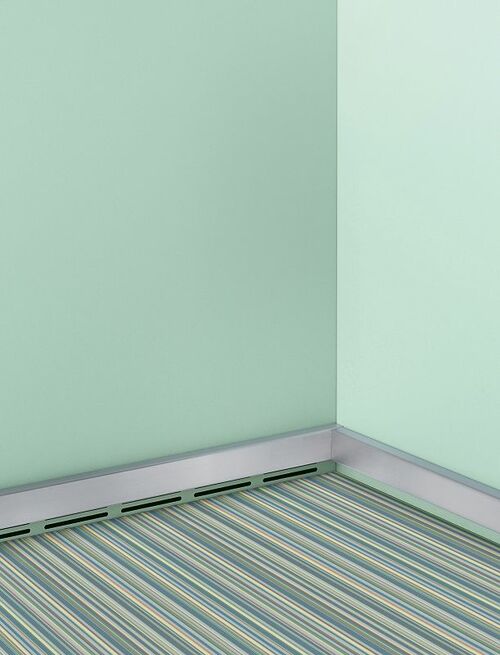

Rodapés em aço inoxidável liso no chão DC 2 tiras

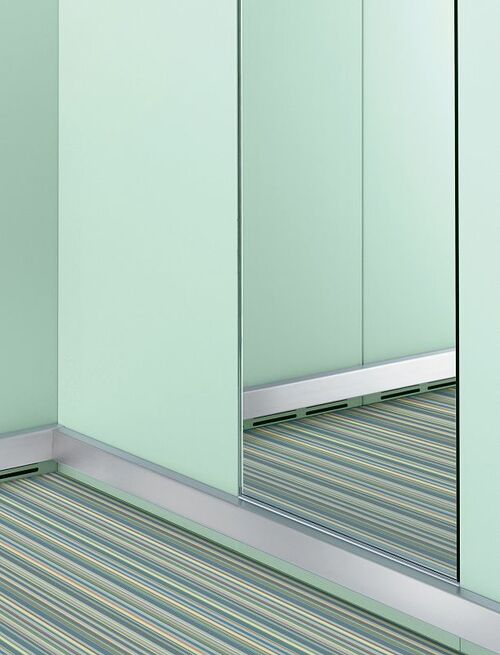

Espelho S2

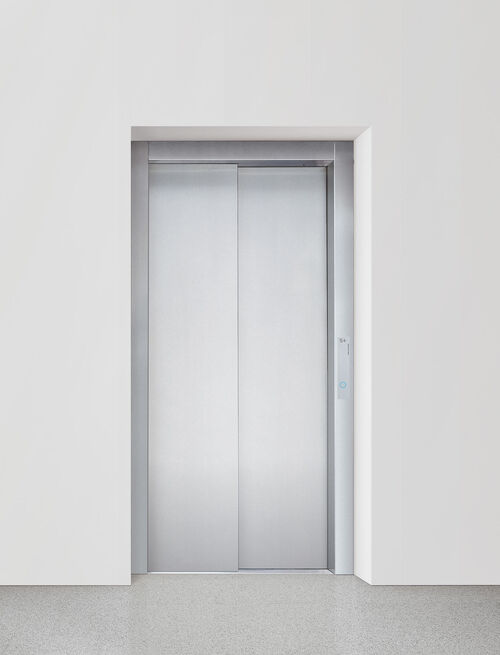

Porta do fosso com ligação à parede T1

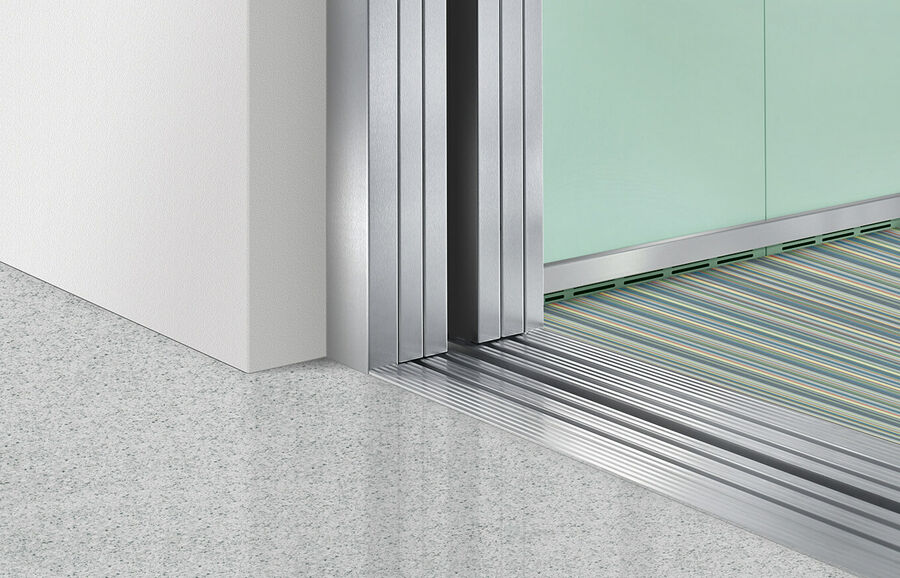

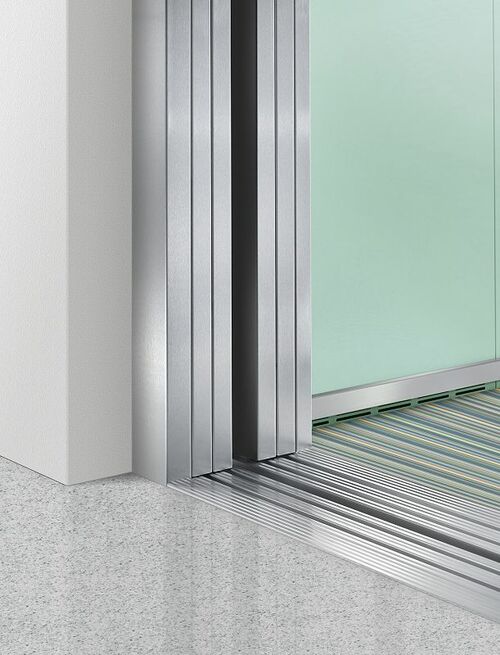

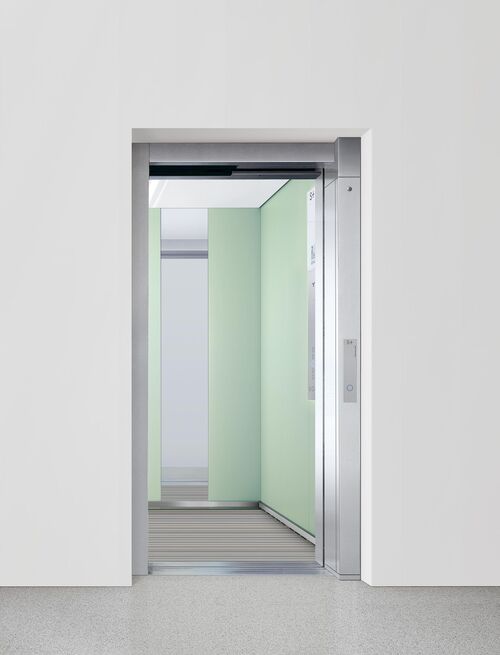

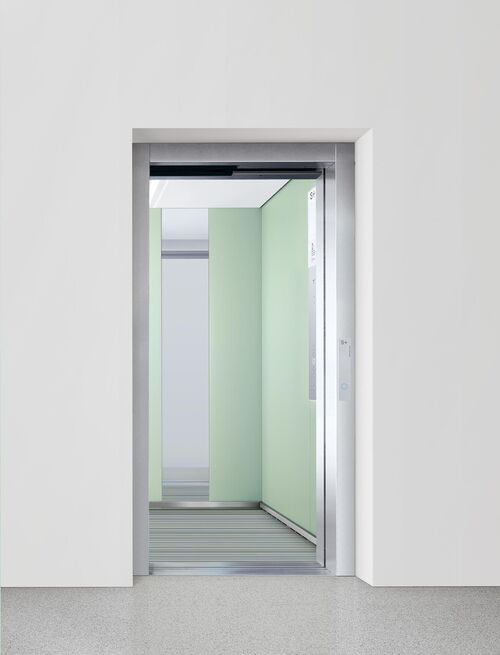

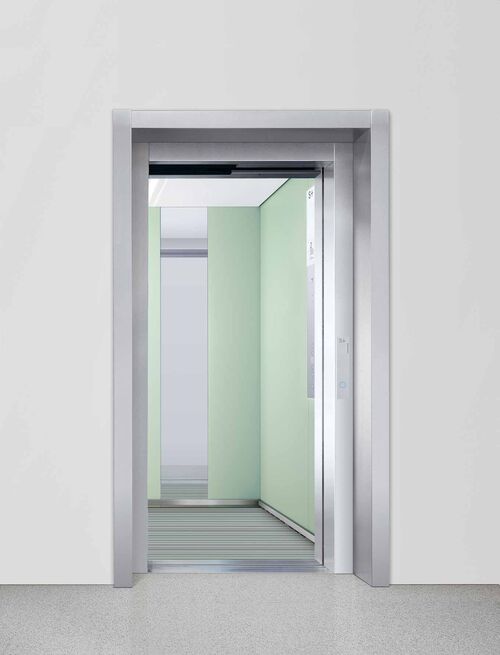

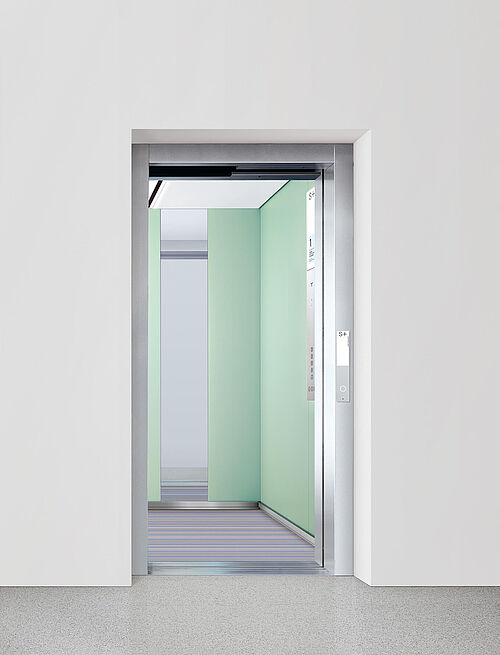

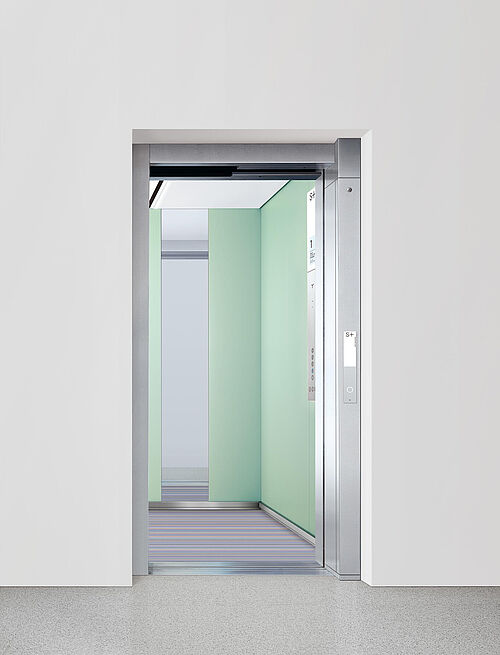

Porta da cabina e do fosso com ligação à parede T1, aberta

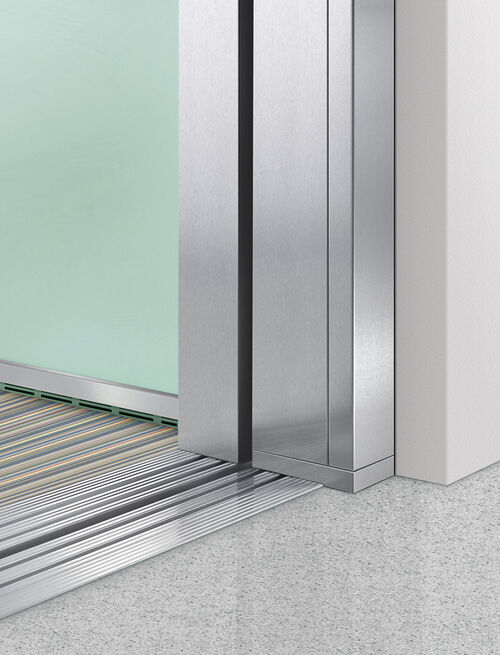

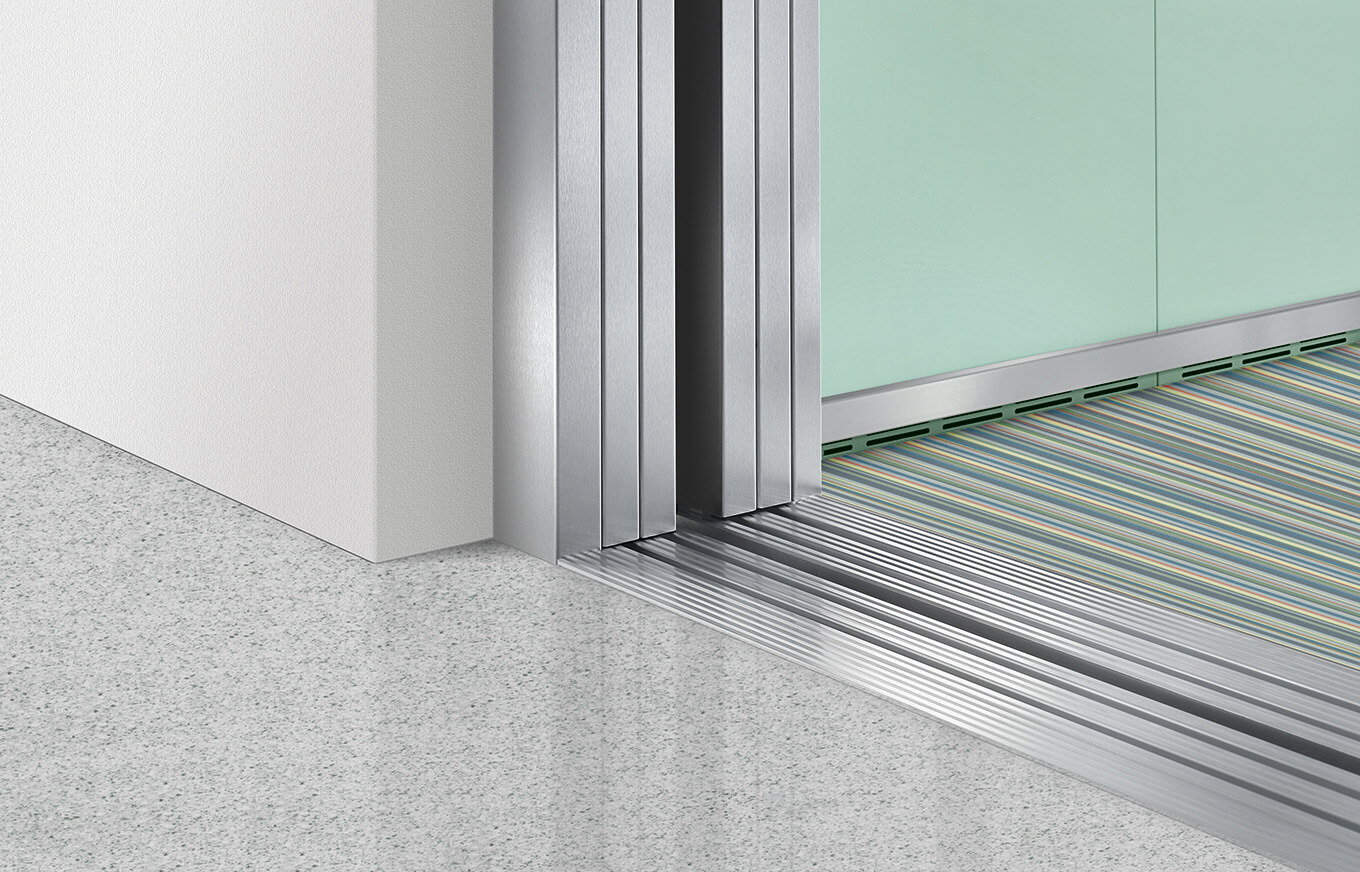

Porta da cabina e do fosso com ligação à parede T1 e caixilho de manutenção M1, detalhe soleira da porta

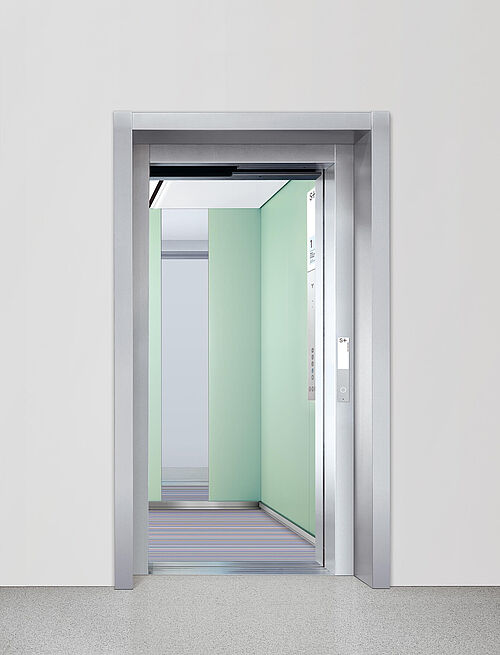

Porta da cabina e do fosso com ligação à parede T1 e caixilho de manutenção
Porta da cabina e do fosso com ligação à parede T1 e caixilho de manutenção, detalhe soleira da porta

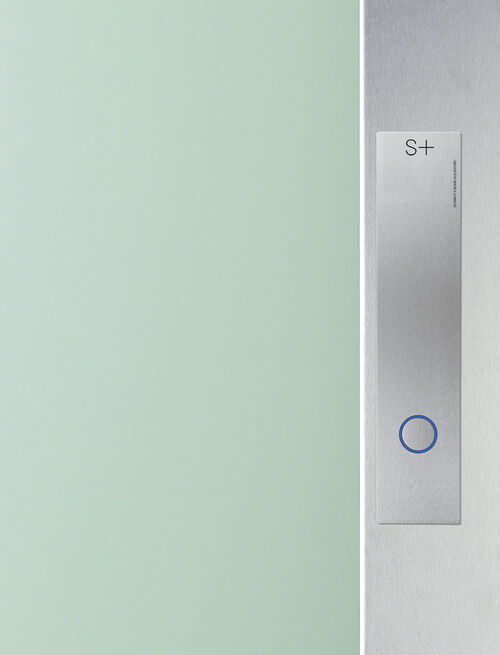

BT-TP-66-1 painel de comando

Acessórios - para requisitos individuais

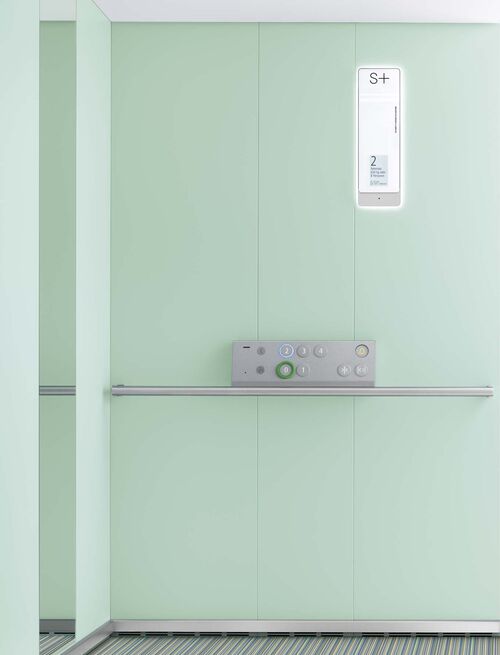

Painel de comando BT I-81-70-G AT I-TFT-LED painel display

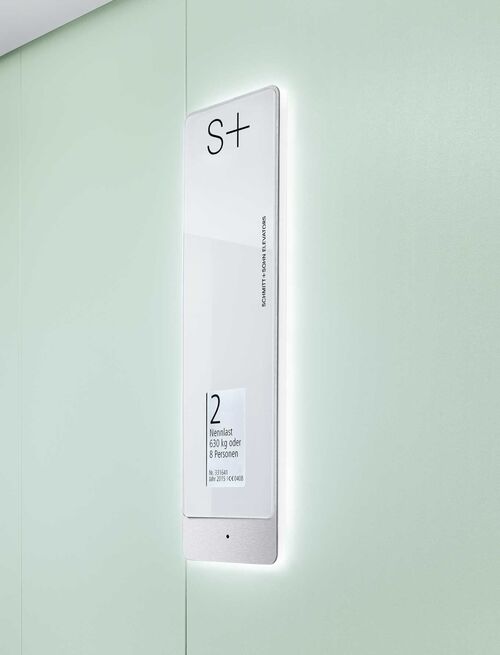

AT-I-TFT-LED painel visor

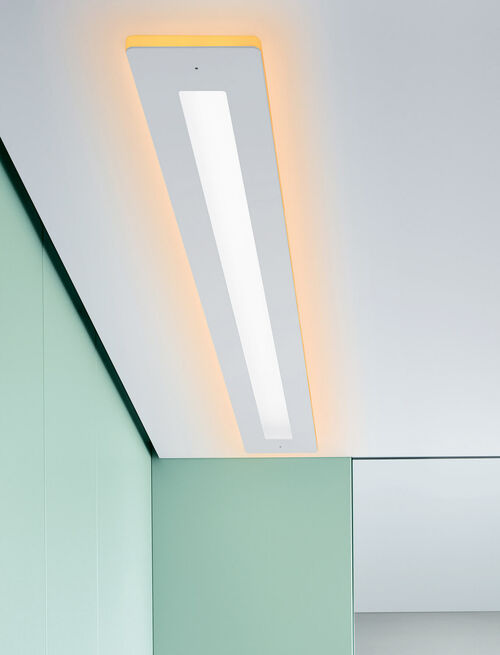

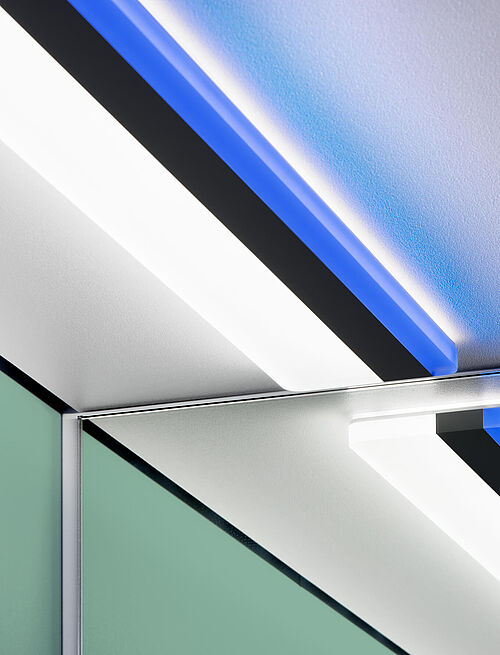

LD7-LED-RGB holofote de parede

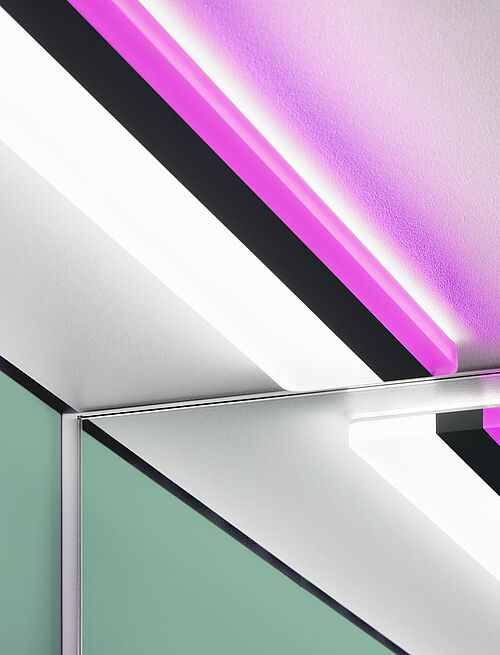

LD7-LED-RGB holofote de parede

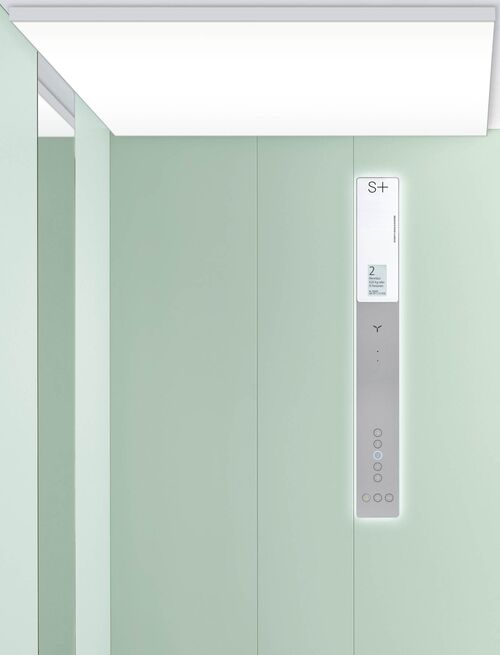

LD8-LED teto luminoso
WS Barras protetoras de carro em madeira maciça de faia, perfil 200, circundante

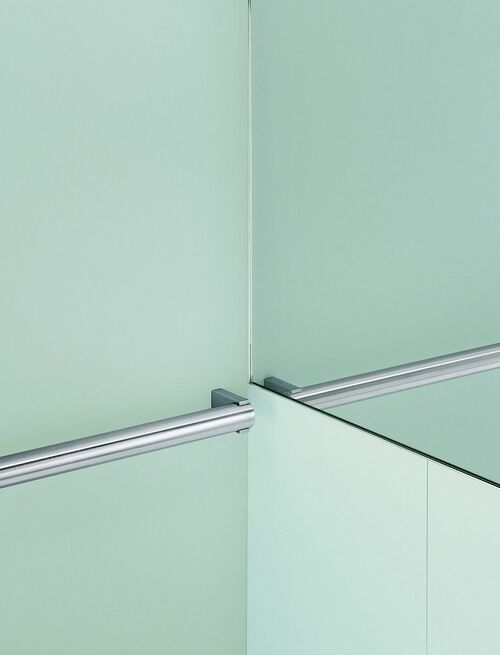

Espelho S5 HL

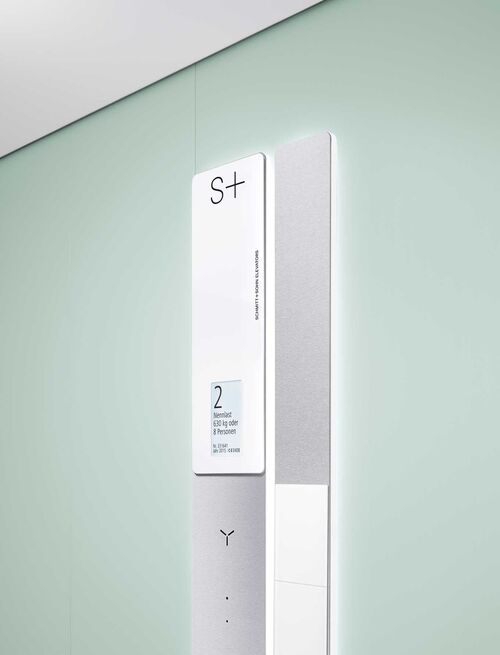

tableau das placas identificadoras BT-I-TFT-LED-TNS2

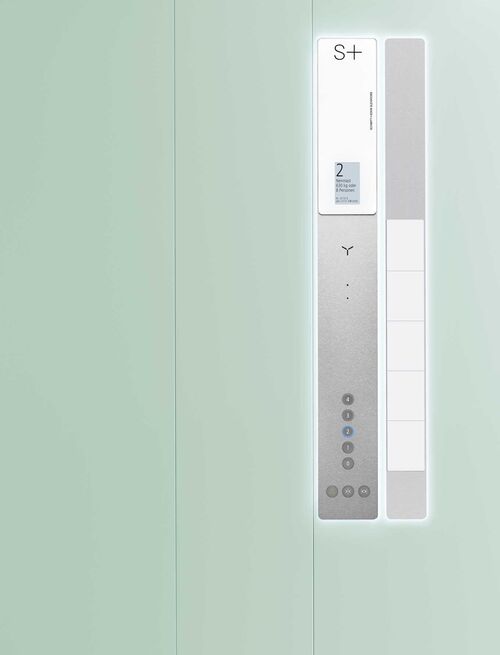

BT-I-TFT-LED-TNS2 Painel de comando das placas identificadoras
Porta do fosso com ligação à parede T1 e orla da parede M1

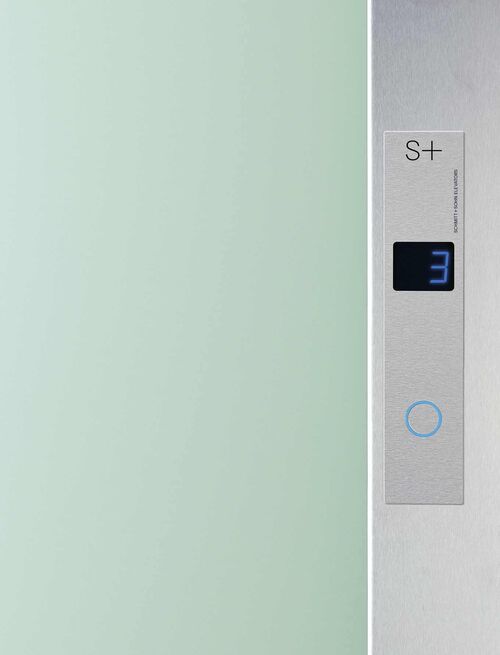

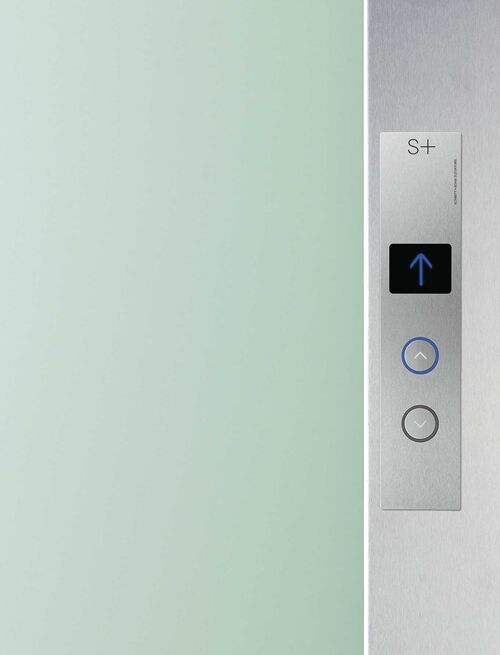

BT-TP-LED-66-1 painel de comando
BT-TP-66-2 Painel de comando, comando coletivo de dois botões e comando coletivo de grupo

Especificações de produtos

apresentar especificações de produto completas

Elevador para pessoas ISI 2040® - especificação do produto.

Graças à concentração no essencial - funcionalidade e qualidade de conceção - a Schmitt + Sohn desenvolve elevadores extraordinários e duradouros.

O abrangente equipamento de série do elevador para pessoas ISI 2040 é único no seu segmento de preço.

Corrimão, rodapé, painéis de comando, painéis indicadores e botões curtos em aço inoxidável liso para maximizar o seu valor.

Design de luz Schmitt + Sohn. Holofote de parede, indireto, antirreflexo, com aro luminoso. Barreira fotoelétrica à altura da porta para segurança e conforto.

Acionamentos sem engrenagem e cabos de aço revestidos a material sintético para maior suavidade de deslocação, menor desgaste e baixo consumo de energia.



Detail
Description
Série
Acessórios
Painel das placas identificadoras
Aço inoxidável liso, fixado de modo invisível. Placas identificadoras em vidro acrílico branco, gravação cinzento escuro, que podem ser trocadas individualmente. Moldura em vidro acrílico branco, acetinado.

  Acessórios
Material portante
Cabos de aço revestidos a material sintético, extrema suavidade de deslocação, desgaste reduzido (comparativamente com cabos de aço tradicionais), ø > 8 mm, não requerem manutenção. Sem monitorização eletrónica e não requer lubrificantes
  Série

Acionamento
Sistema de tracção eléctrico sem redutor (gearless). Alto rendimento e baixo consumo de energia. Velocidade 1,0 e 1,6 m/seg. Curso até 40m.
  Série

Comando
Comando coletivo de botão único com a mais moderna tecnologia bus. Rápida orientação e prevenção de deslocações incorretas com tempos de espera curtos e uma elevada capacidade de transporte. Painel de manutenção na paragem superior, pintado. Controlo da sobrecarga. Regulação da frequência para curvas de deslocação dependentes da carga e para manter o nivelamento. Saída de emergência na próxima paragem dependente da carga e com energia de apoio.
  Série


Funções de evacuação e de corrente de emergência. Sistemas de controlo do acesso. Comando da Penthouse. Trajeto prioritário com interruptor de chave. Anunciação do andar. Indicações do sentido de deslocação e sinais acústicos conforme DIN EN 81-70:2005-09. Interfaces para sistemas de gestão do edifício.

  Acessórios

Painél de serviço em aço inoxidável liso.

  Acessórios

Painél de serviço em qualquer piso ou em áreas adjacentes.

  Acessórios

Comando coletivo de dois botões, comando coletivo de grupo.

  Acessórios
Painel de comando das portas do fosso
Aço inoxidável liso, disposto na moldura da porta, fixado de modo invisível. Botões curtos nivelados, redondos. Superfície tátil em aço inoxidável, receção de chamada LED azul, símbolos em material sintético cinzento claro.
  Série


Disposição na parede, acesso facilitado de acordo com a DIN EN 81-70:2005-09, placa de cobertura aparafusada.

  Acessórios

Botões largos, com acesso facilitado a pessoas portadoras de alguma deficiência segundo EN 81-70:2005-09, Anexo G, largura do painel 80 mm

  Acessórios
Portas do fosso
Pintada, composto por duas peças, a abrir de um lado, altura tal como a porta da cabina
  Série


Aço inoxidável liso, cabos em aço inoxidável

  Acessórios

Moldura de parede M1, com pintura a primário, aço inoxidável liso, aço inoxidável linho.

  Acessórios
Monitorização da porta
Grelha de luz de segurança 2D em toda a altura da porta. (Sem barreira fotoelétrica!)
  Série


Grelha de luz de segurança 3D com monitorização da entrada

  Acessórios
Acionamento da porta
Acionamento regulado e economizador de energia com medição inteligente do trajeto
  Série

Porta da cabina
Aço inoxidável liso, composto por duas peças, a abrir de um lado, altura da porta 2 000 mm
  Série


Altura da porta 2 100 mm

  Acessórios

Cabos em aço inoxidável

  Acessórios
Portal da cabina
Aço inoxidável liso
  Série


Cabos em aço inoxidável

  Acessórios
Chamada de emergência remota
Sistema digital de chamada de tele-emergência e de tele-diagnóstico segundo EN 81-28 para transferência da chamada de emergência para a central de atendimento permanente da Schmitt + Sohn. Supressão electrónica de chamadas abusivas .
  Série


Deteção de mau uso por vídeo para o sistema digital de diagnóstico e de chamada de emergência remota.

  Acessórios

Vigilância remota de funções de funcionamento do elevador, transmissão de dados de diagnóstico, módulo GSM.

  Acessórios
Painel de comando da cabina
Aço inoxidável liso, decreto para o acesso facilitado a pessoas portadoras de alguma deficiência conforme DIN EN 81-70:2005-09. Painel de informações em vidro acrílico branco, moldura da lâmpada em vidro acrílico branco, acetinado, LED branco. Visor TFT de alta resolução, botões curtos nivelados, redondos, superfície tátil em aço inoxidável, receção de chamada LED azul, símbolos material sintético cinzento claro
  Série


Aço inoxidável liso, acesso facilitado a pessoas portadoras de alguma deficiência conforme DIN EN 81-70:2005-09 Anexo G horizontal, fixado de modo invisível. Painel de informação à parte, botões largos elevados, redondos, superfície tátil em aço inoxidável, receção de chamada LED azul, símbolos elevados, tátil, material sintético cinzento claro

  Acessórios
Corrimão
Aço inoxidável liso, acesso facilitado a pessoas portadoras de alguma deficiência conforme DIN EN 81-70:2005-09. Parede lateral profundidade da cabina, ø 33,7 mm. Suporte do corrimão em material sólido em aço inoxidável, extremidades do corrimão em aço inoxidável soldadas
  Série


Segundo corrimão oposto, ao lado do painel de comando

  Acessórios
Lâmpadas
Lâmpada fluorescente T5, branco neutro
  Série


LED branco neutro, LED-RGB com controlo da cor

  Acessórios
Iluminação
Projetor de parede LD7, indireta, antirreflexo. Guarnição de metal lacado a branco brilhante. Disco filtrante e moldura da lâmpada em vidro acrílico branco, semitransparente
  Série

Barras de proteção
Barras protetoras da bagagem, aço inoxidável liso, 100 x 20 mm

  Acessórios
Rodapé
Aço inoxidável liso. Ventilação generosa e oculta da cabina
  Série

Chão
DC de material sintético, DC 2 tiras
  Série


Chão da cabina rebaixado para revestimento do cliente.

  Acessórios
Teto
Branco. Ventilação generosa e oculta da cabina na profundidade da cabina em ambas as paredes laterais
  Série

Paredes
Revestimento a material sintético, unicolor
  Série


Aço inoxidável liso, cabos em aço inoxidável

  Acessórios
