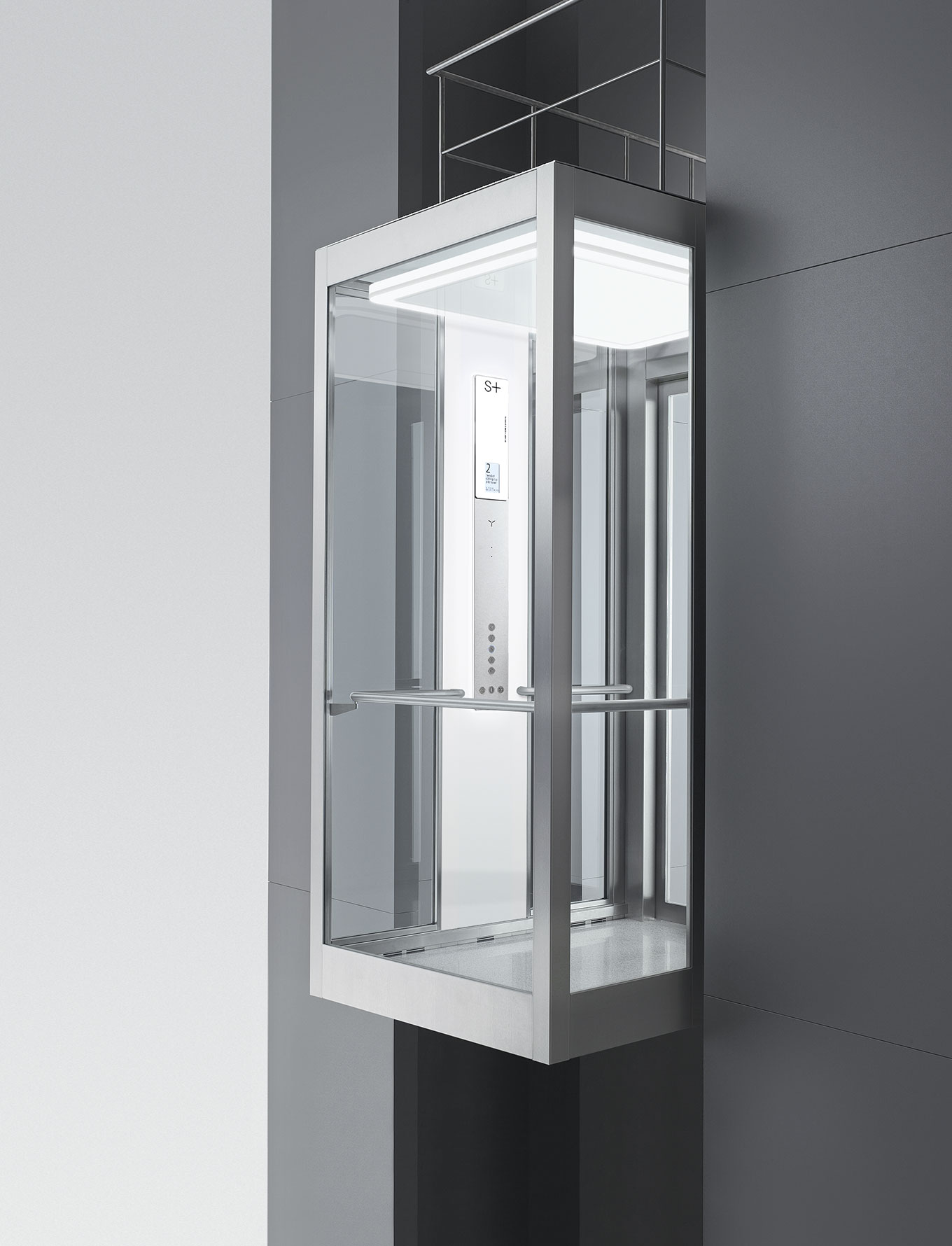

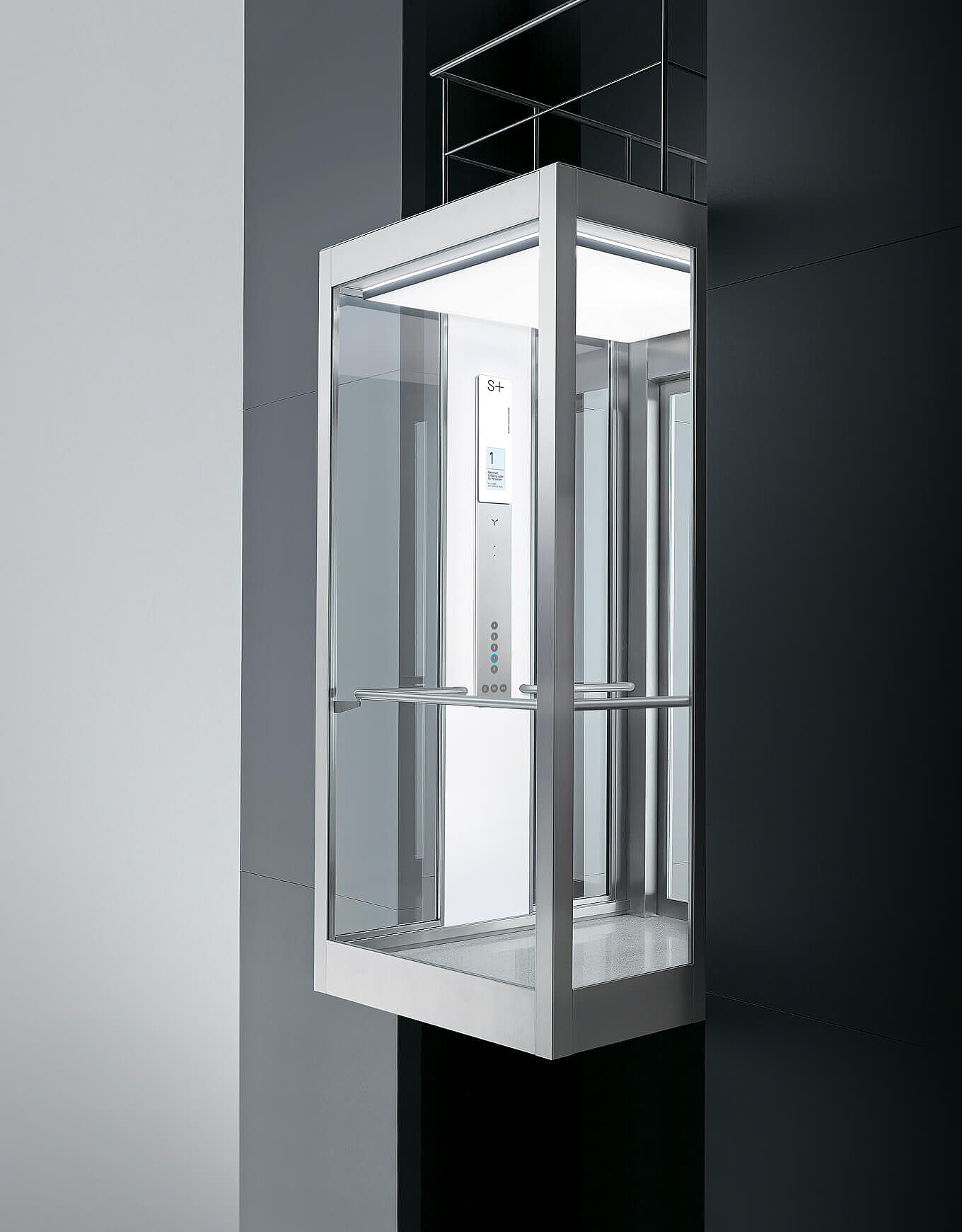

Elevador panorâmico GP – Experiencie a arquitetura de uma nova forma. Mude de perspetiva. Qualidade superior para uma arquitetura exigente. Cada detalhe é convincente.

Elevadores de vidro e panorâmicos. Experiencie a arquitetura e o movimento vertical de igual modo.

Os elevadores panorâmicos GP da Schmitt + Sohn são planeados para estarem em harmonia com os objetivos do projetista e com a arquitetura do edifício.

GP Design – Transparência e funcionalidade máxima caracterizam o design do elevador panorâmico de vidro. Arquitetura, tecnologia e design num diálogo inspirador. O equipamento e o design das cabinas GP com materiais de elevada qualidade, detalhes convincentes e informações precisas está orientado para uma sensação de espaço generosa e um conceito de interior confortável.

Os tetos luminosos LED-RGB altamente funcionais e modernos apresentam um design de luz impressionante. A qualidade da luz brilhante sublinha a invulgar elegância das cabinas GP. Além disso, são possíveis inúmeras conceções apelativas com controlos de cor RGB inteligentes. As cores, a mudança de cor e os ritmos da cor podem ser combinados entre si de um modo extremamente eficaz. Isto cria um clima de iluminação convincente e inspirador nas cabinas panorâmicas de vidro.

Eficácia GP – O elevador panorâmico é uma referência nesta matéria. Sem casa das máquinas, ocupa pouco espaço, tem baixos custos de energia e de funcionamento. A eficácia do elevador de vidro panorâmico GP não se baseia somente no excelente conceito de um planeamento simplificado e do acompanhamento pessoal do projeto. Os materiais de elevada qualidade e o design cuidadoso dos detalhes inteligentes asseguram o seu valor e tornam-no único. Juntamente com o excelente serviço pós-venda, cada elevador da Schmitt + Sohn é sinónimo de elevada disponibilidade. Estes são os valores que nós e os nossos colaboradores representamos.

Conforto e segurança GP – Ergonomia convincente, conforto de deslocação excelente num produto excecional. Este é o resultado de um diálogo de desenvolvimento intensivo entre arquitetura, design e tecnologia. Utilizadores, proprietários e técnicos de serviço pós-venda usufruem da proteção eficaz de um conceito amplo de segurança. Desenvolvido de acordo com as mais rigorosas normas europeias. Evidentemente com certificado de exame de tipo. Colaboradores próprios e com qualificação no desenvolvimento, vendas, produção, montagem e serviço pós-venda asseguram a mais elevada qualidade e disponibilidade permanente.

Para clientes que colocam as mais elevadas exigências aos produtos e à qualidade arquitetónica e que procuram parcerias de longa duração. O elevador panorâmico que irá cativá-lo desde o planeamento ao serviço pós-venda. Um elevador de referência internacional. Uma qualidade de elevadores que irá apreciar.

Com base na convicção de uma empresa familiar de longa tradição. Com responsabilidade pelos colaboradores, clientes e parceiros.

Bem-vindo à Schmitt + Sohn.

Equipamento de série

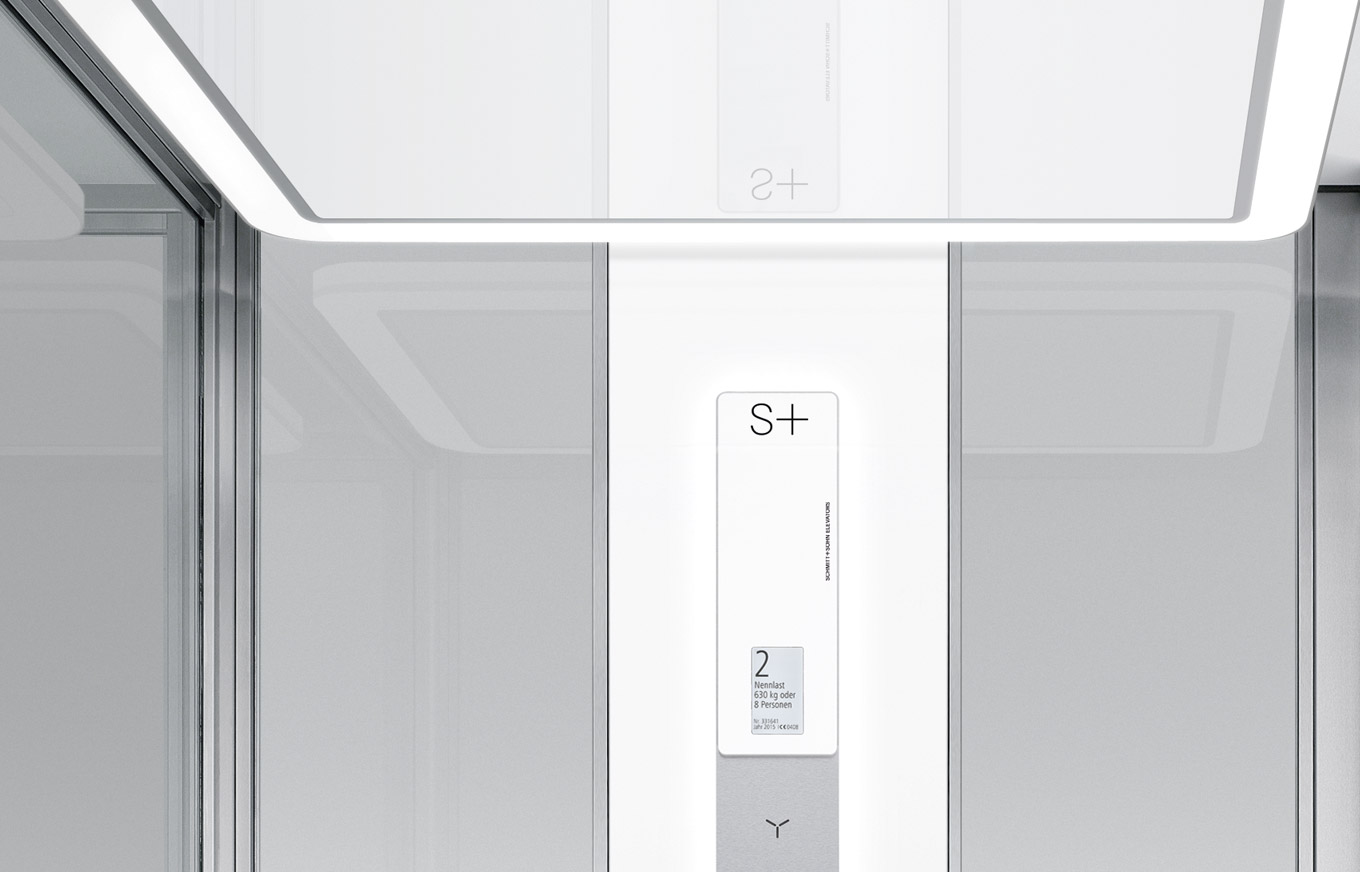

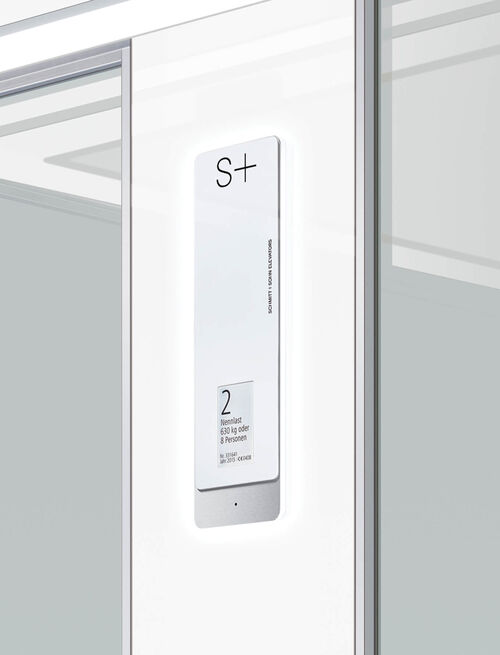

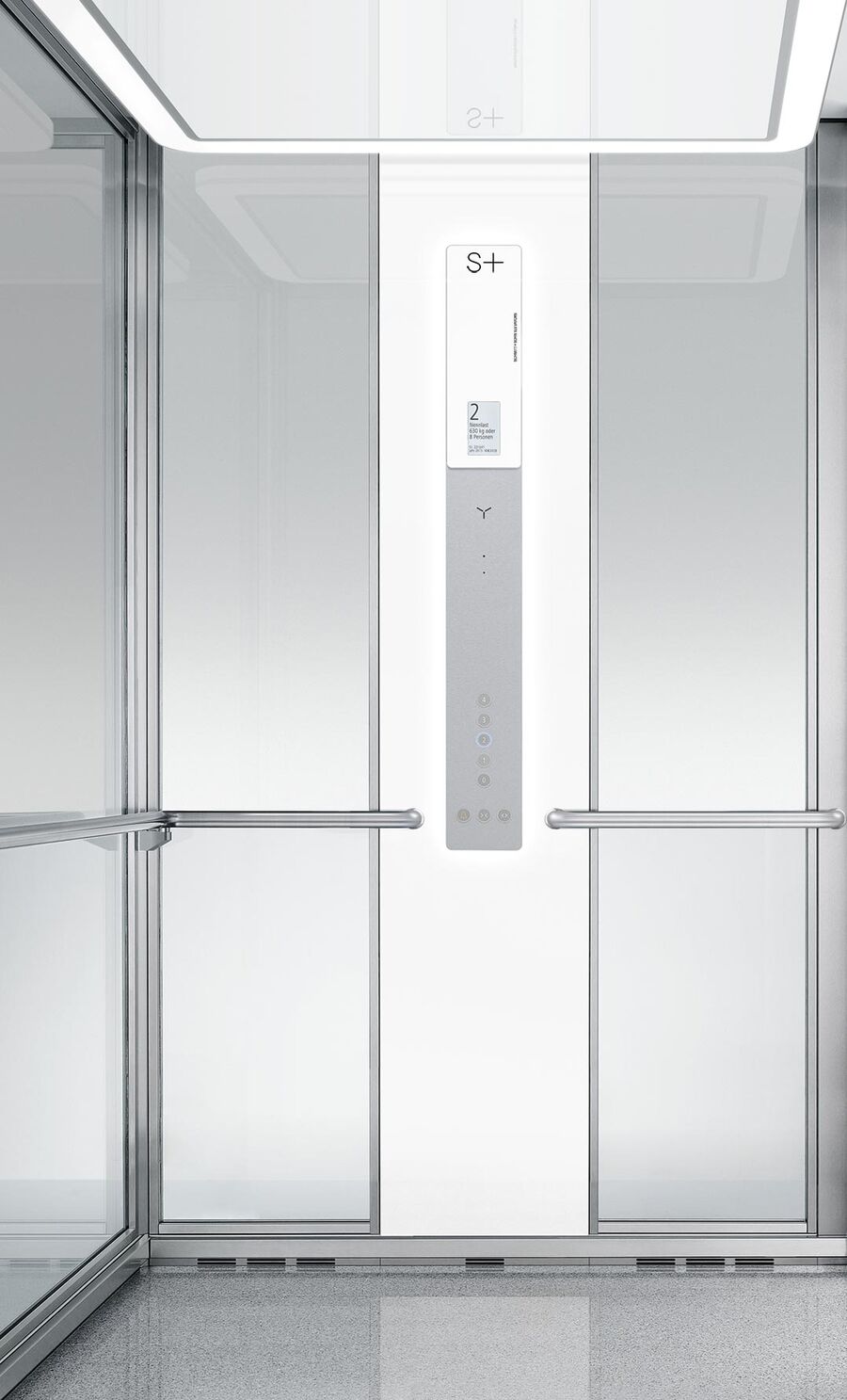

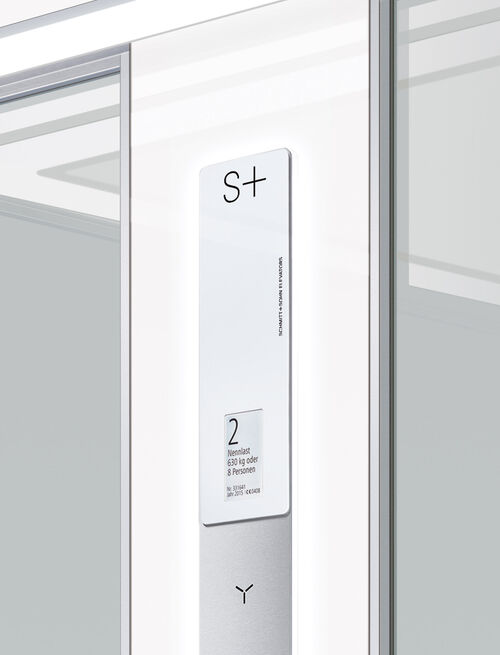

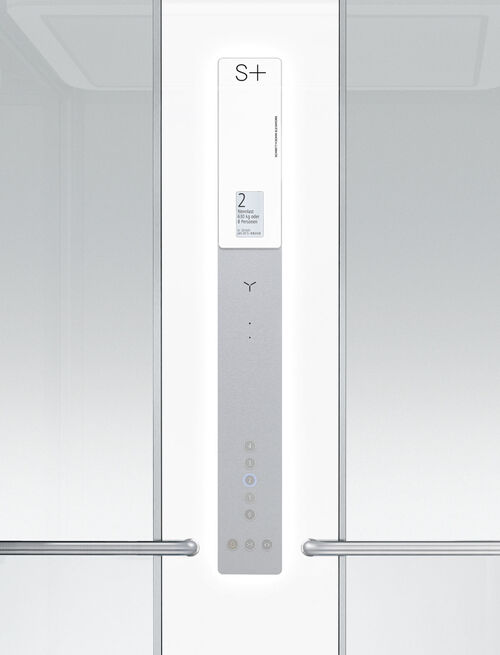

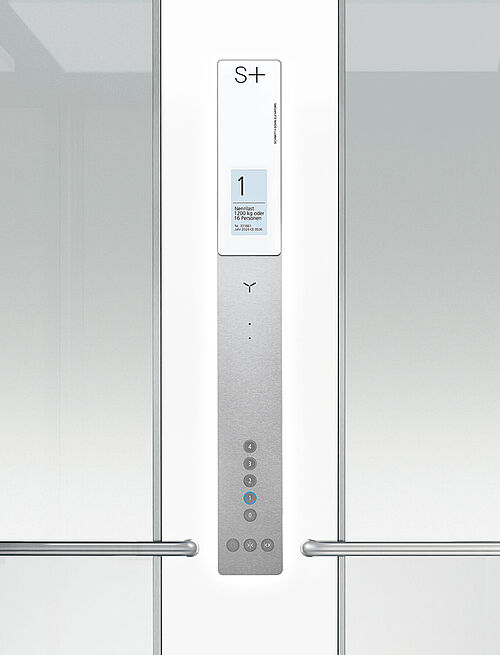

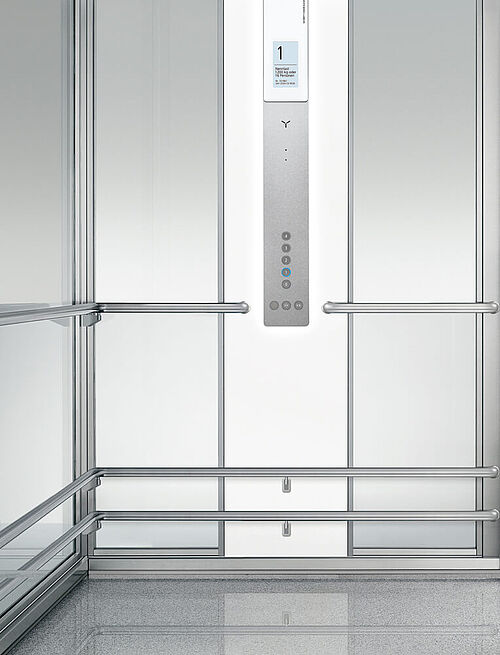

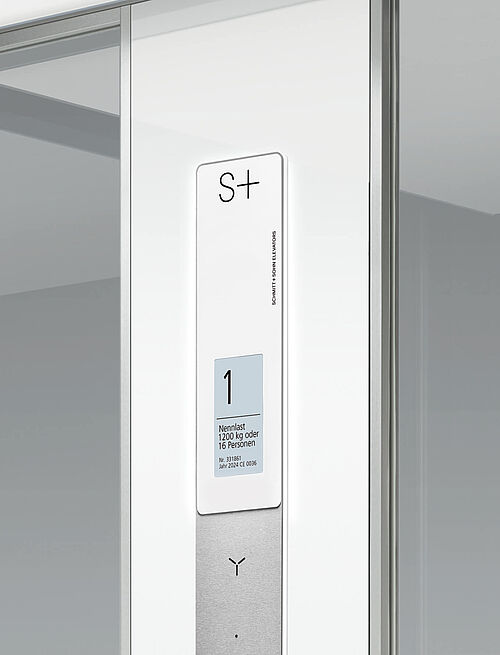

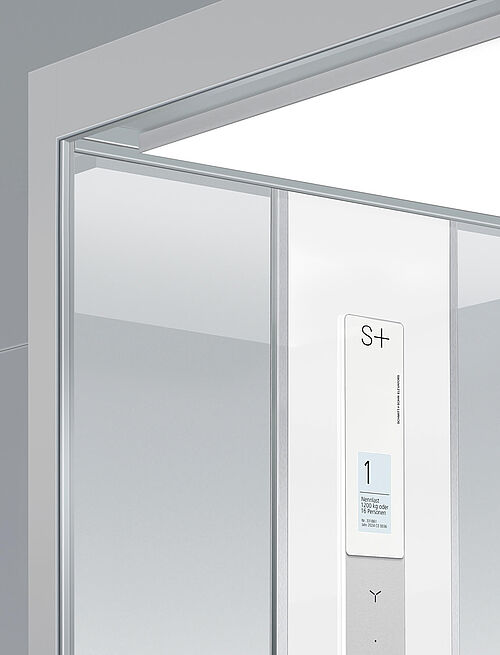

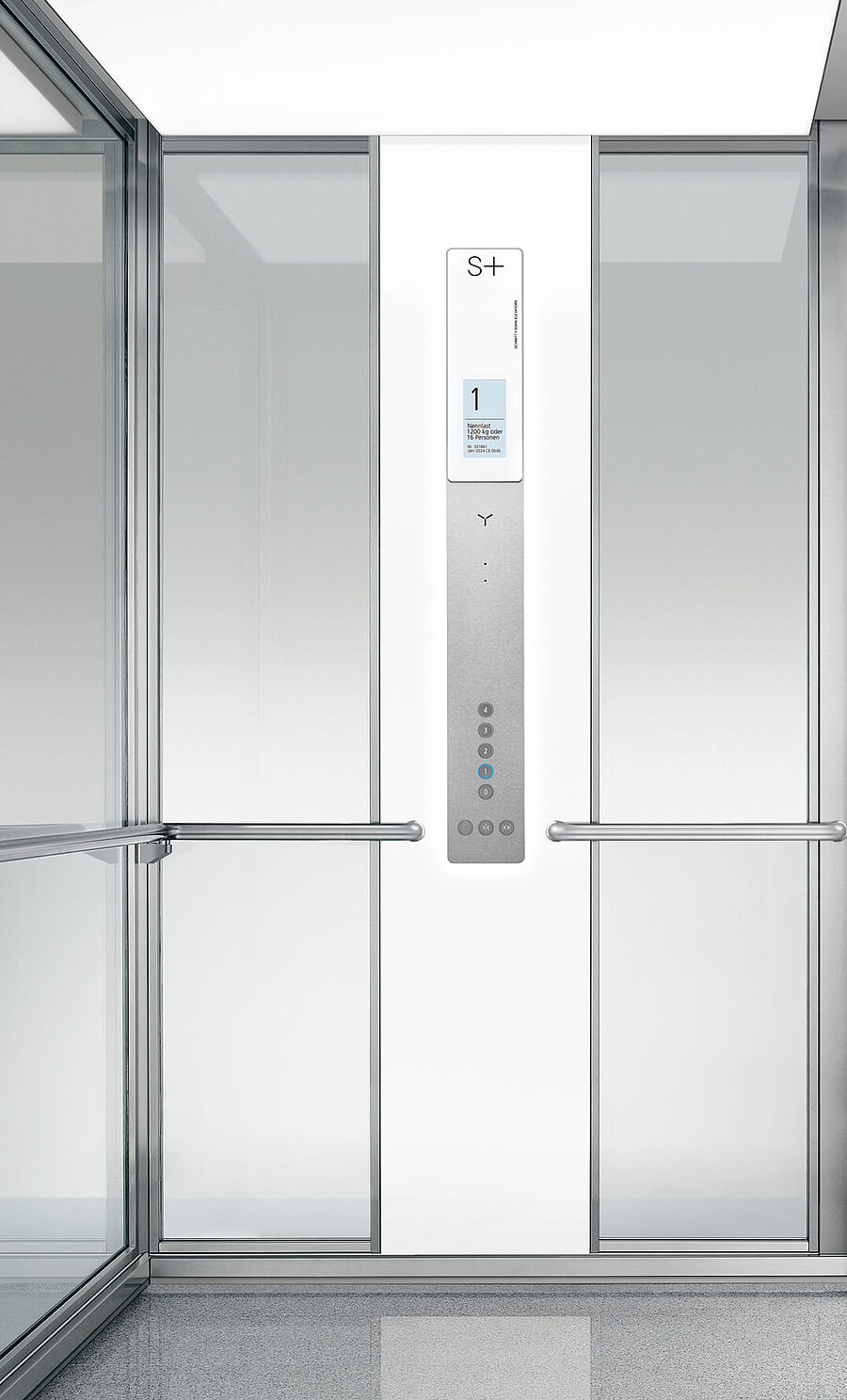

BT-I-TFT-LED painel de comando
BT-I-TFT-LED painel de comando

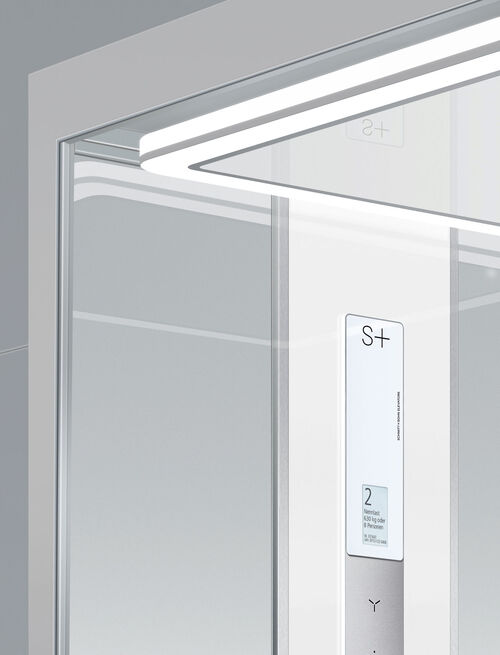

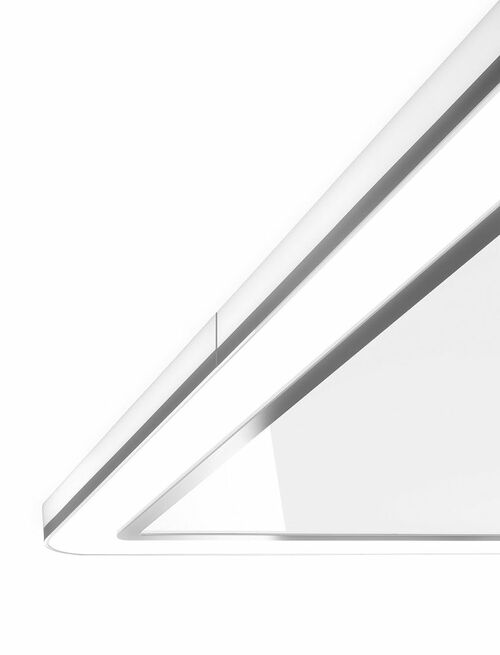

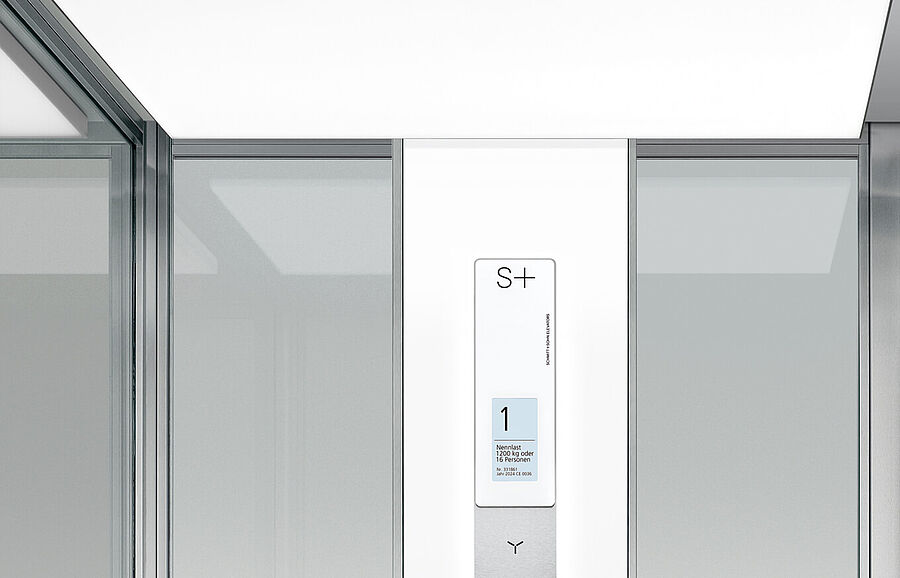

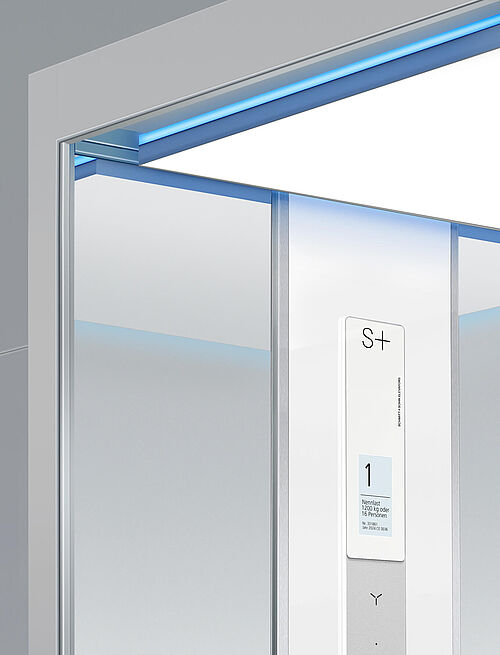

LD5X-LED teto luminoso
LD5X-LED teto luminoso

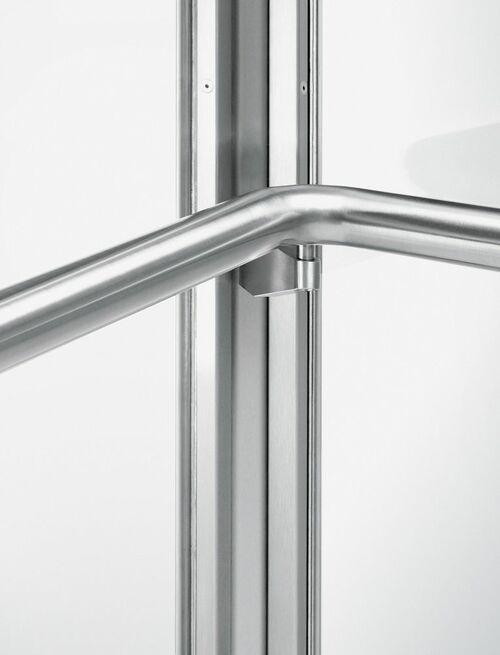

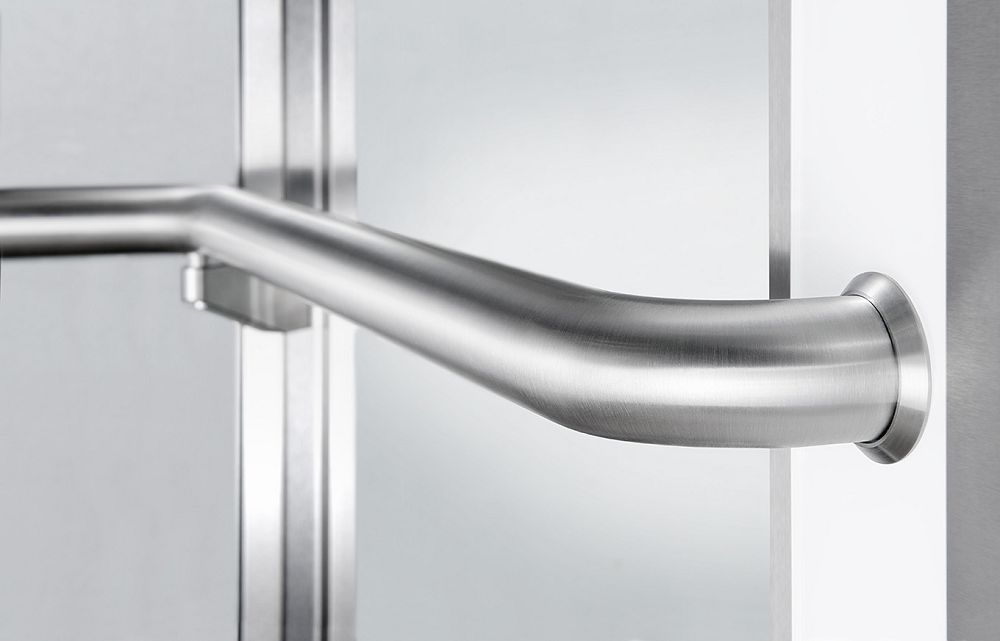

HL corrimão circundante

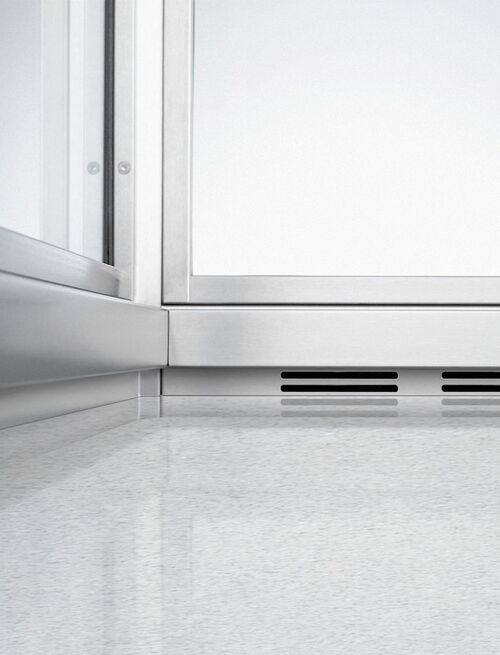

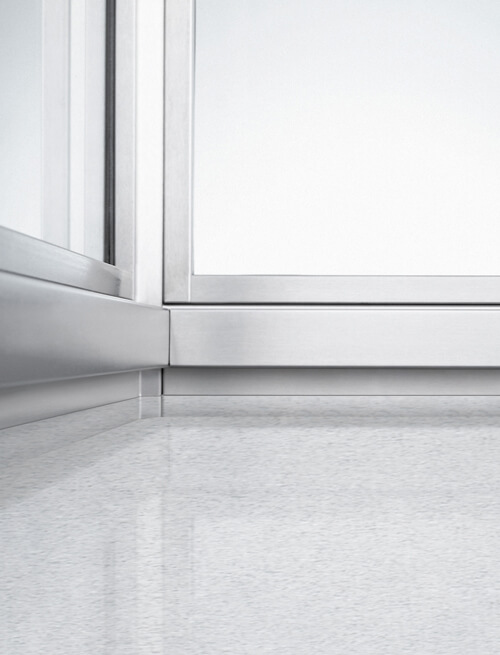

Rodapés em aço inoxidável liso no chão

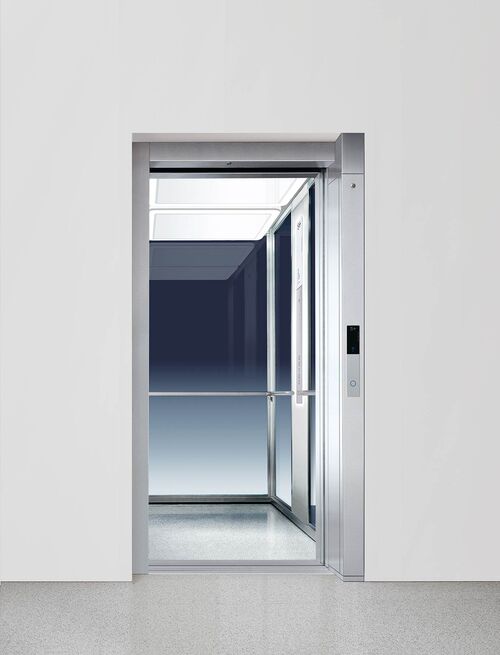

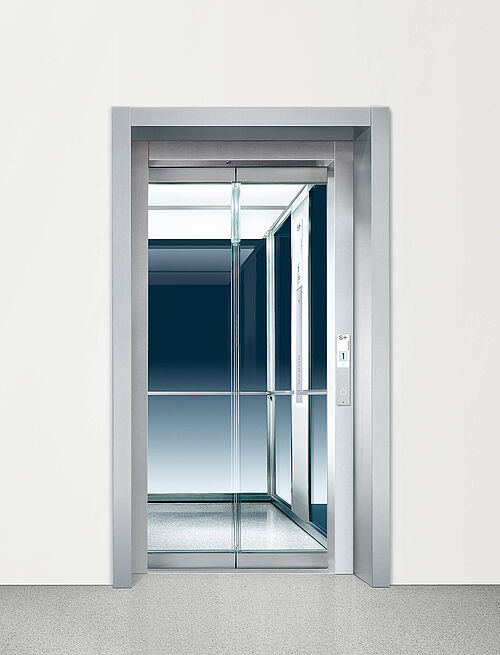

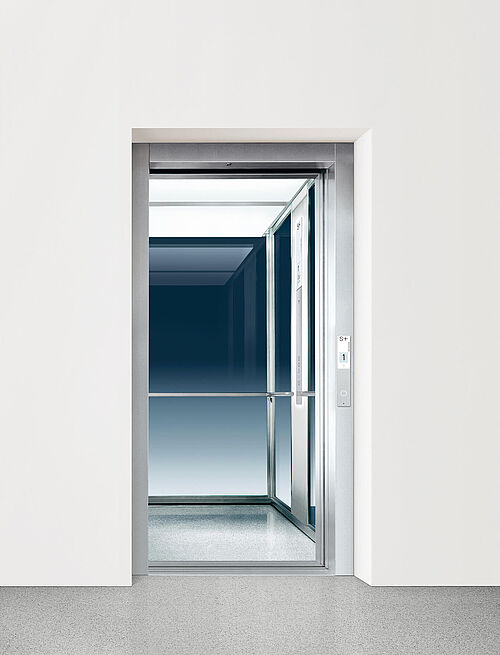

Porta de vidro brilhante com ligação à parede T1

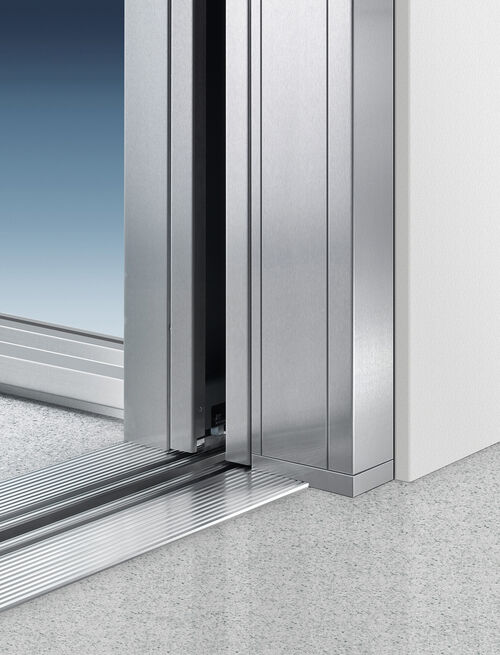

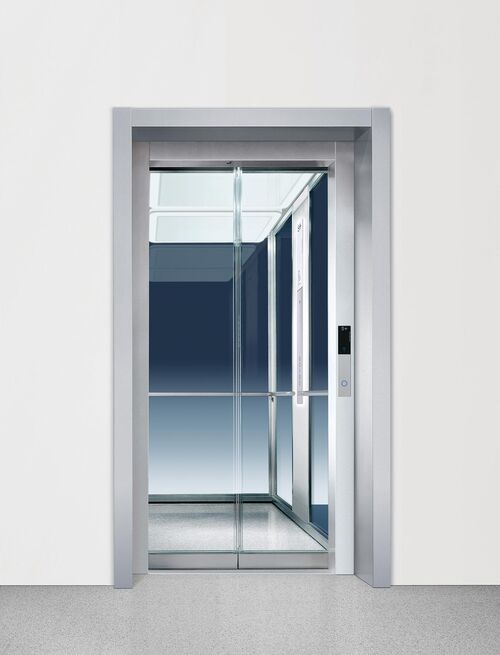

Porta do fosso com ligação à parede T1 e caixilho de manutenção M1

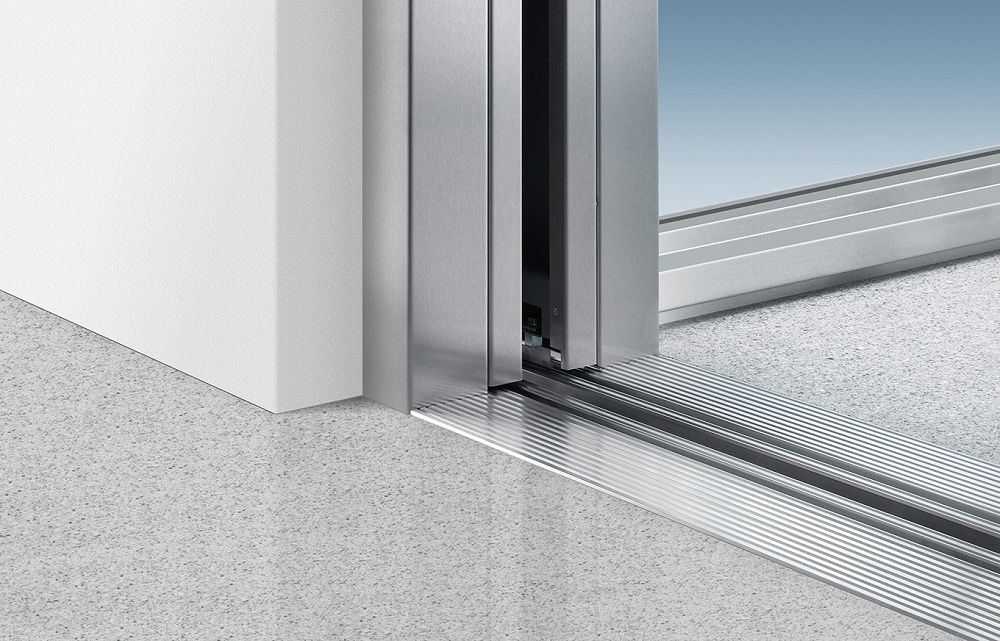

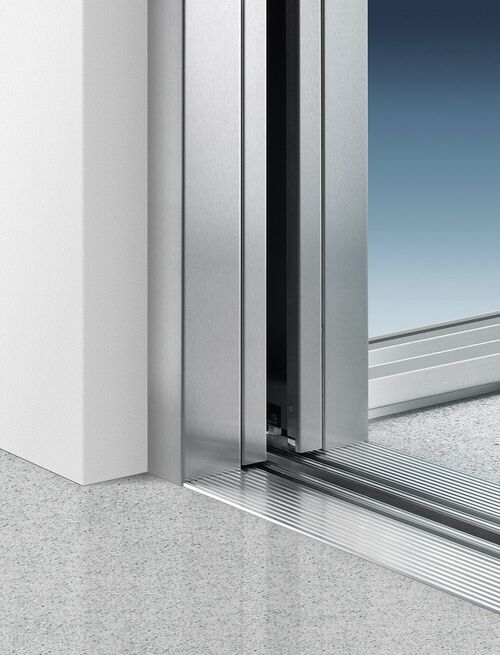

Porta da cabina e do fosso com ligação à parede T1 e caixilho de manutenção M1, detalhe soleira da porta

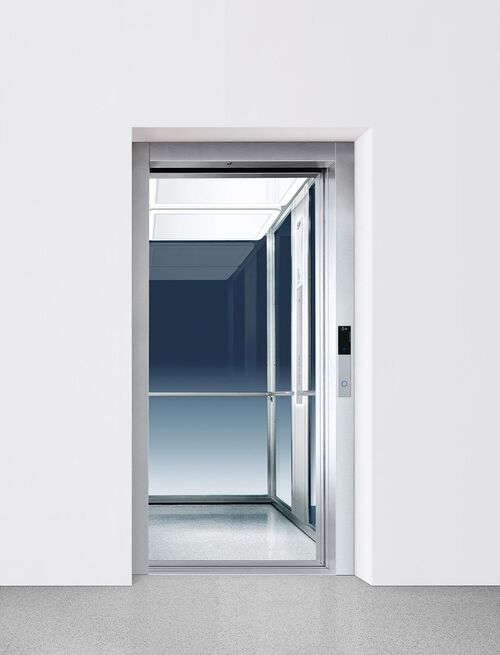

Porta de vidro com terminais de parede T1
A porta da cabine e porta de po com ligação parede T1, detalhe ao domicílio
BT-TP-CG-1 painel de comando

Acessórios - para requisitos individuais

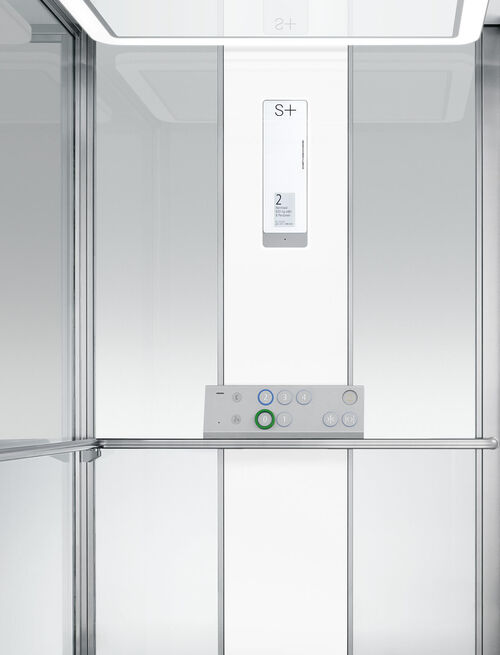

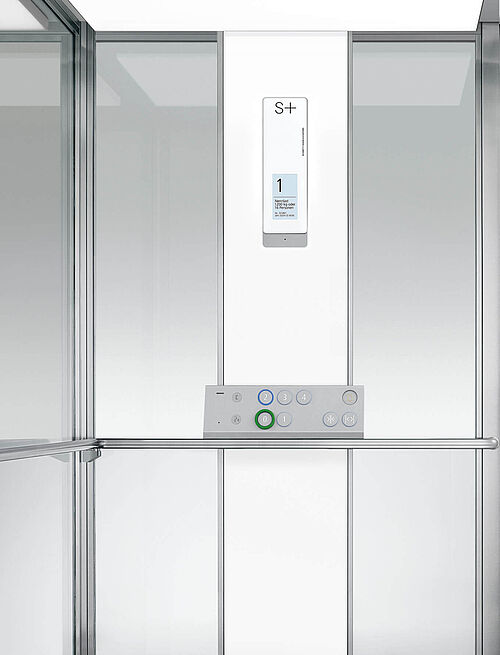

BT-I-EN81-70-G Painel de comando, AT-I-TFT-LED Painel indicador

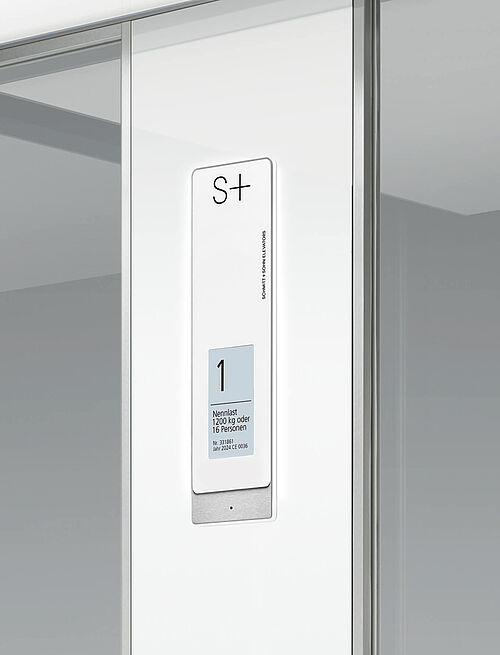

AT-I-TFT-LED Painéis indicadores

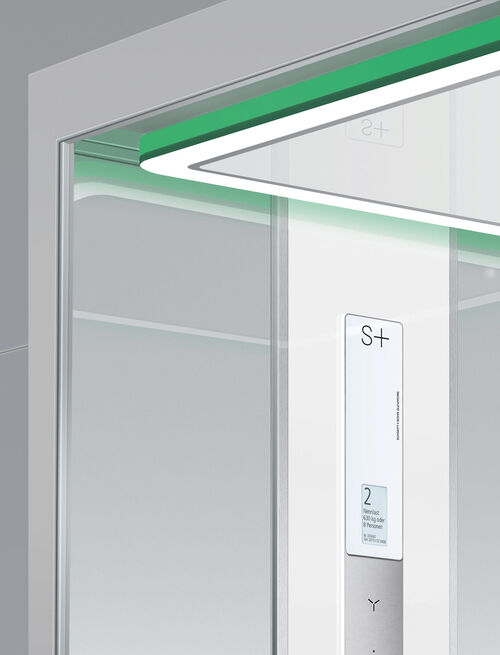

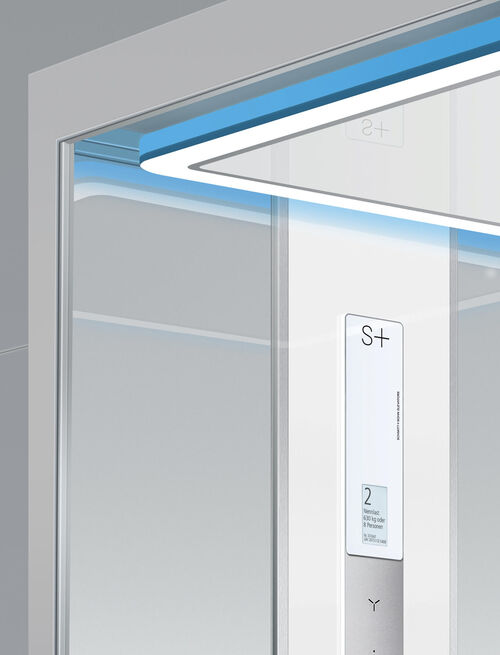

LD5X-LED-RGB teto luminoso
LD5X-LED-RGB teto luminoso

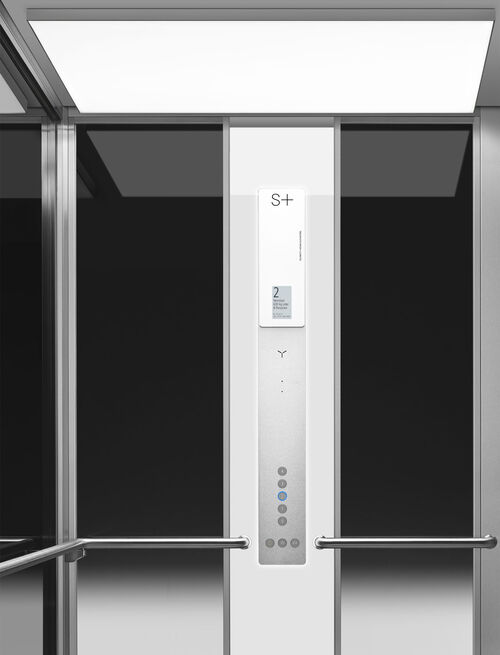

LD8-LED teto luminoso

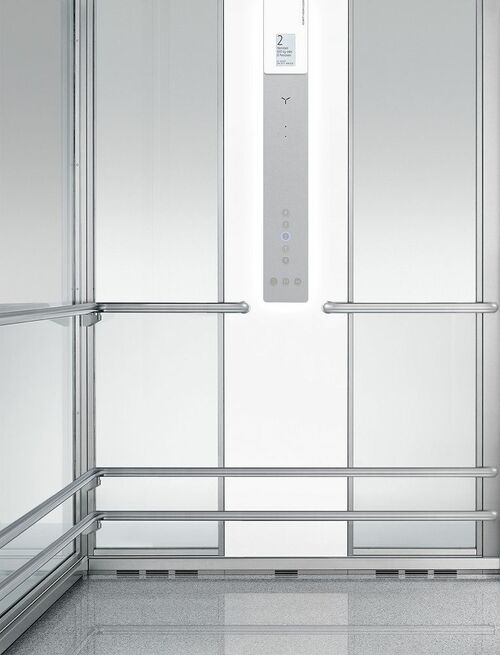

Barra protetora da bagagem, aço inoxidável liso, circundante

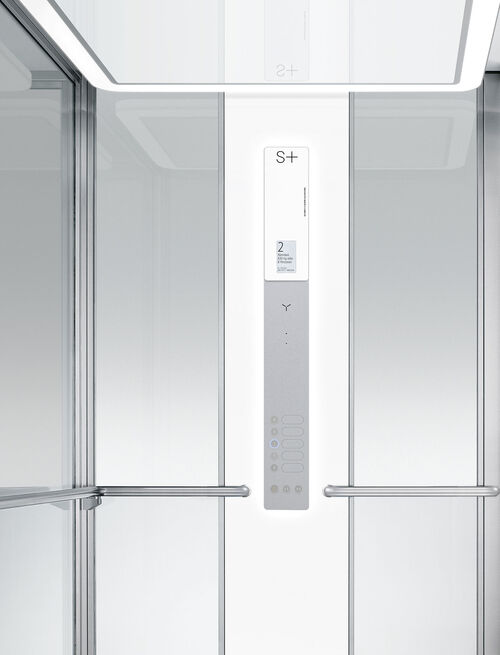

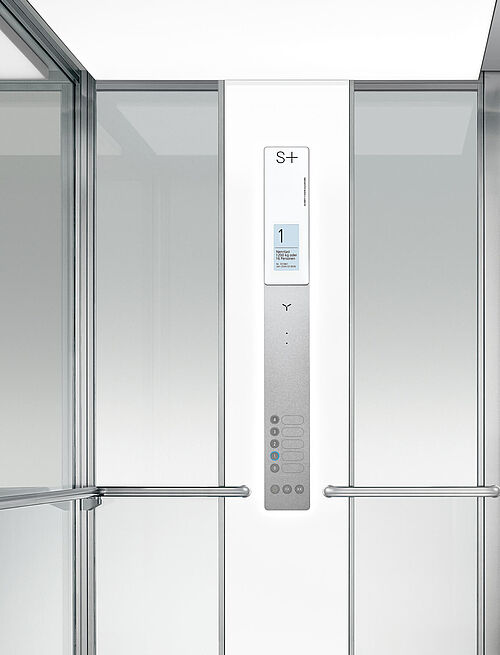

BT-I-TFT-LED-NS2 Painel de comando das placas identificadoras

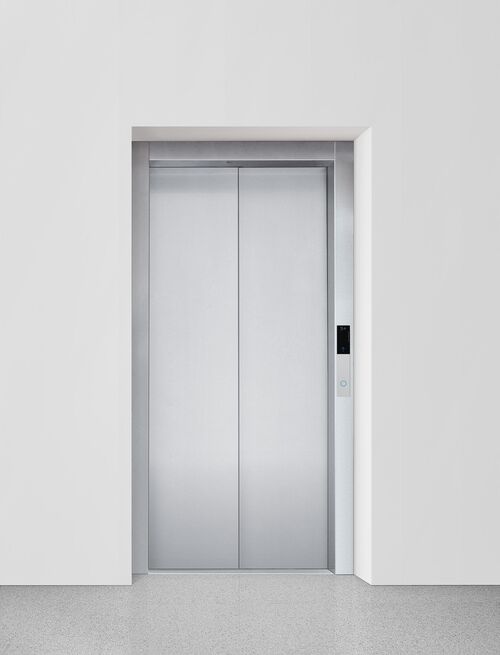

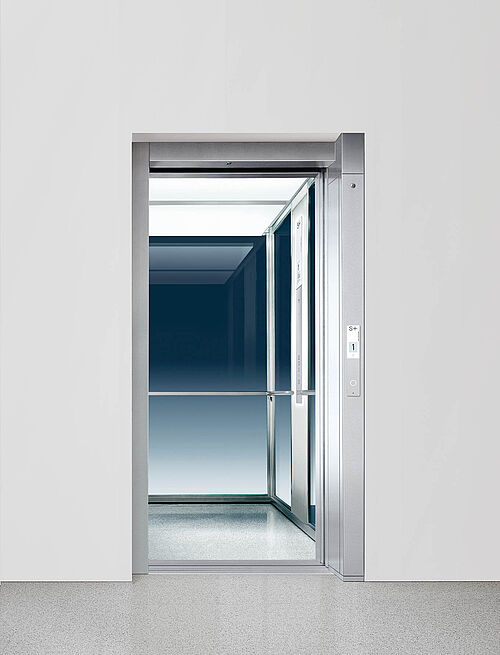

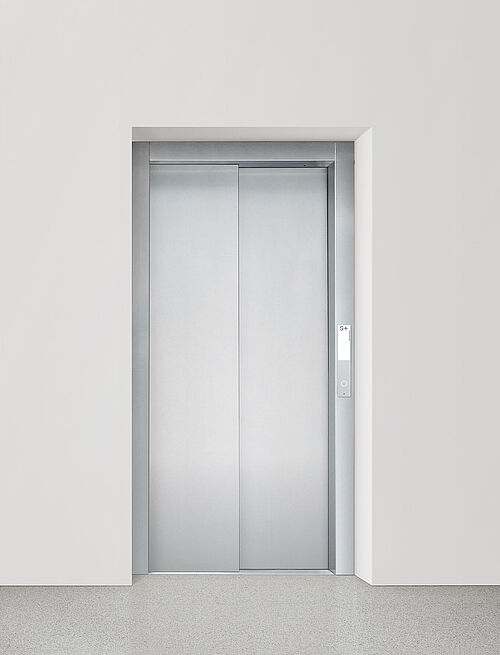

Porta do fosso com ligação à parede T1

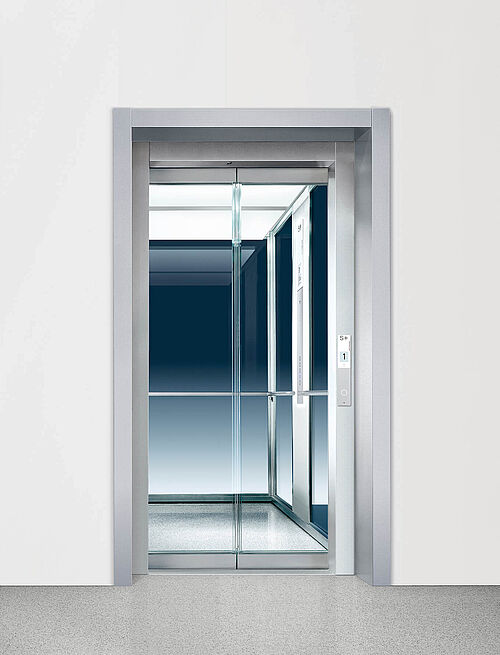

Porta do fosso com ligação à parede T1 e orla da parede M1

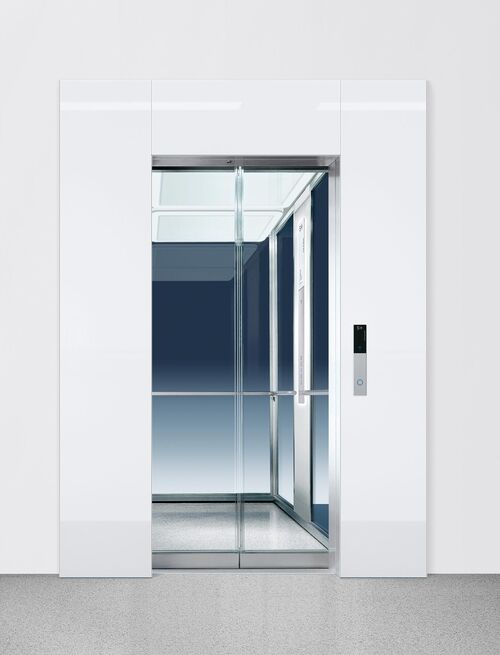

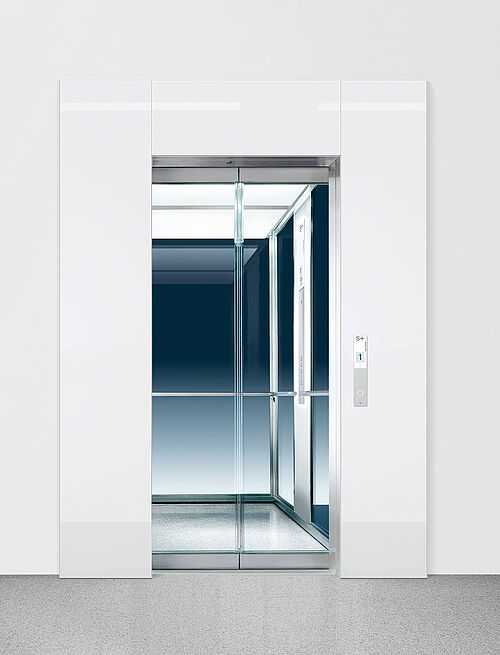

PT Color Glas® Portal, Brillantweiß

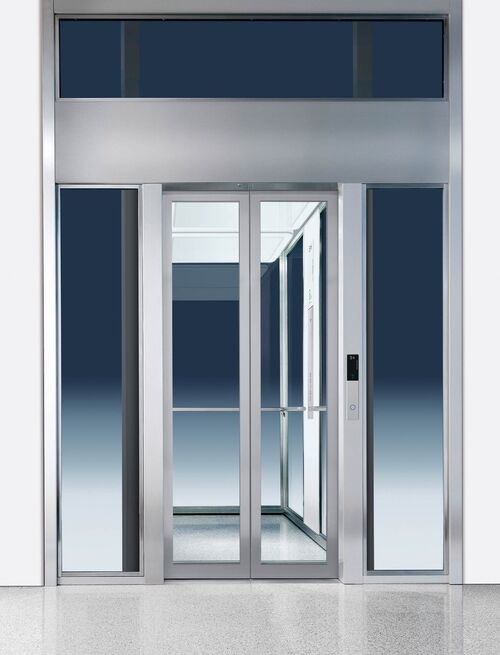

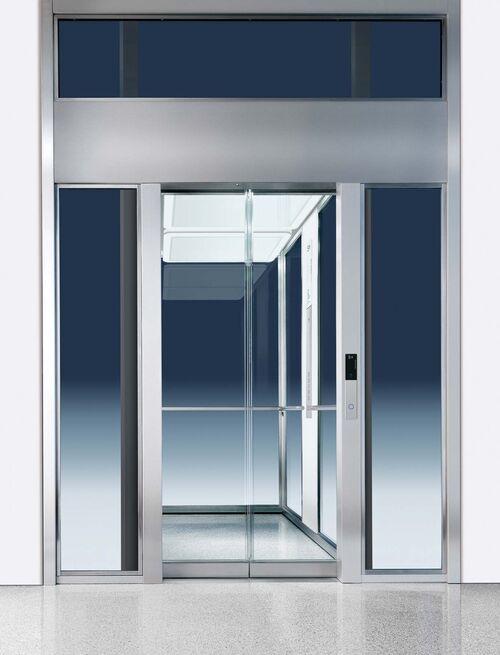

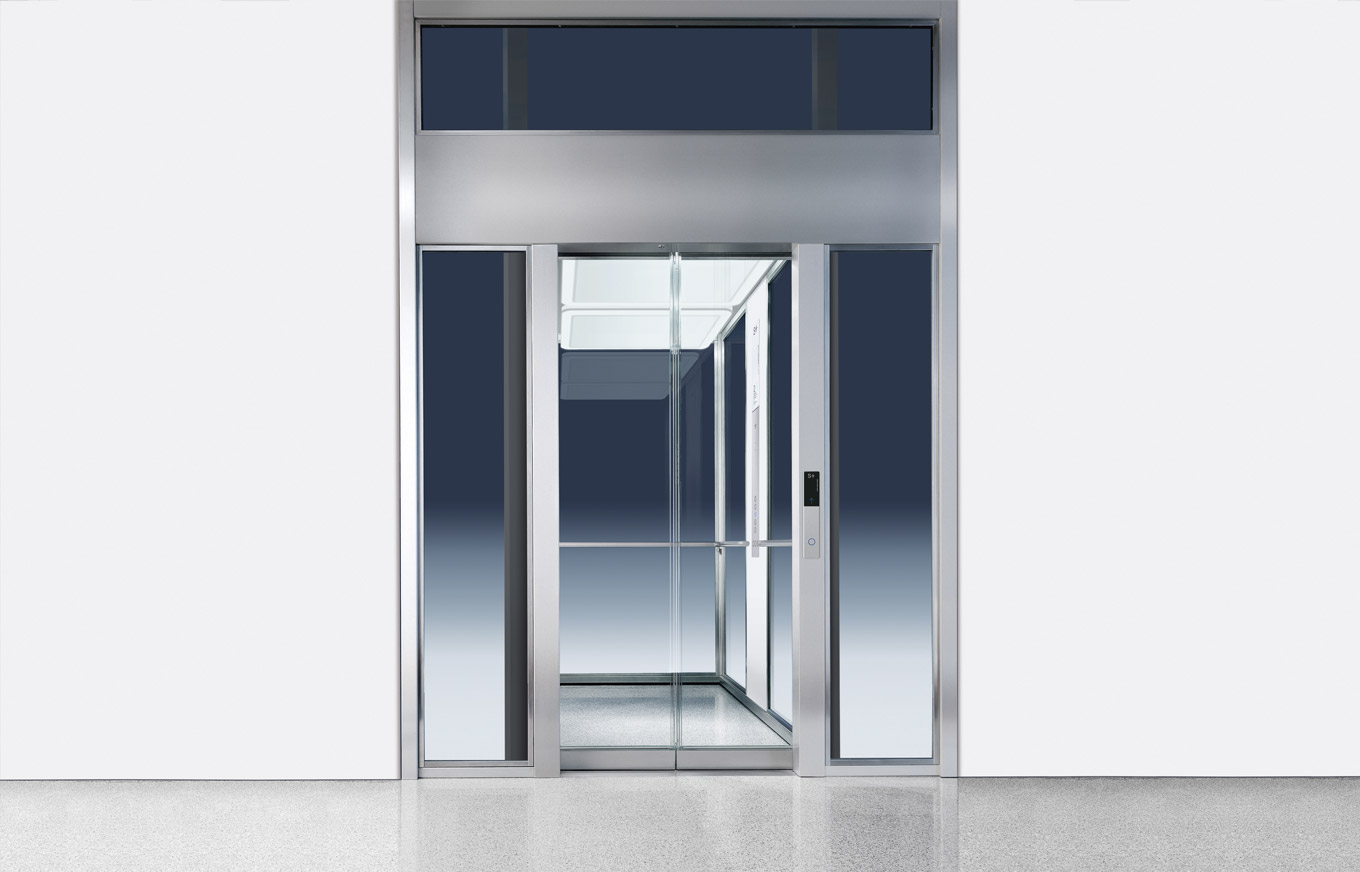

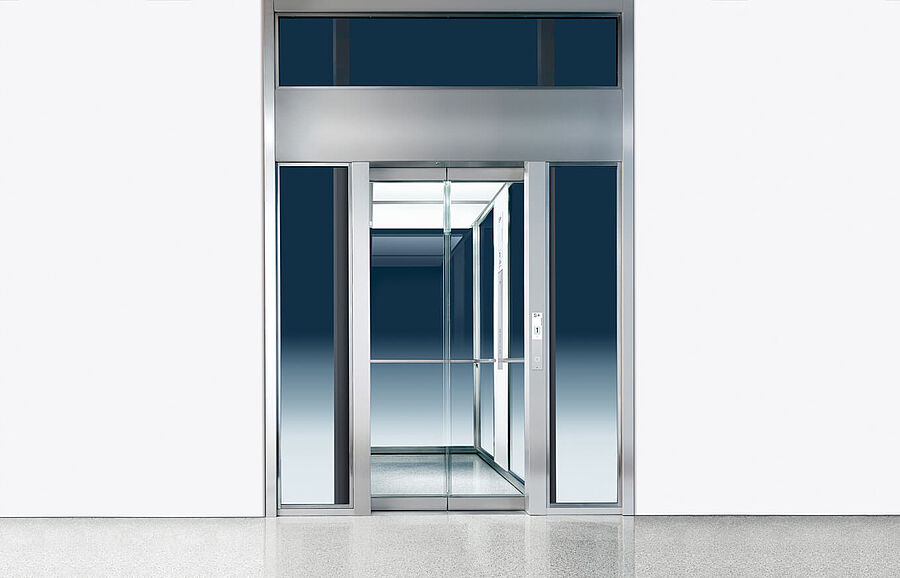

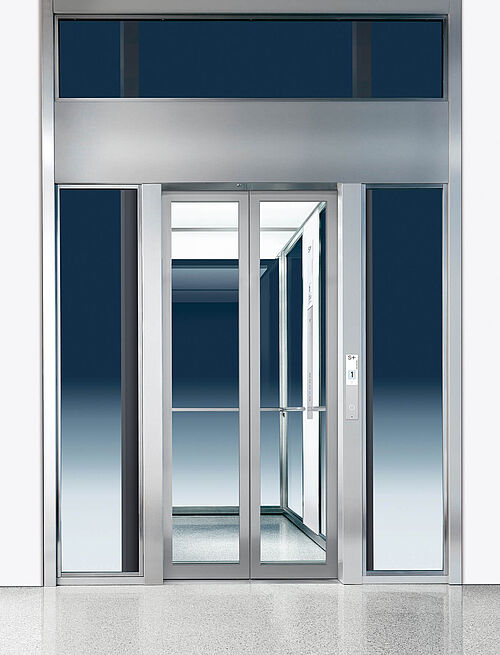

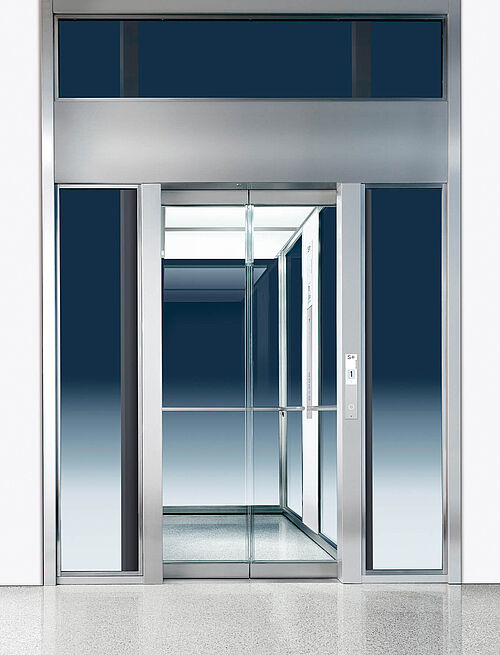

PT Glasportal P7-G mit Ganzglastür
PT Glasportal P7-G mit Glasrahmentür

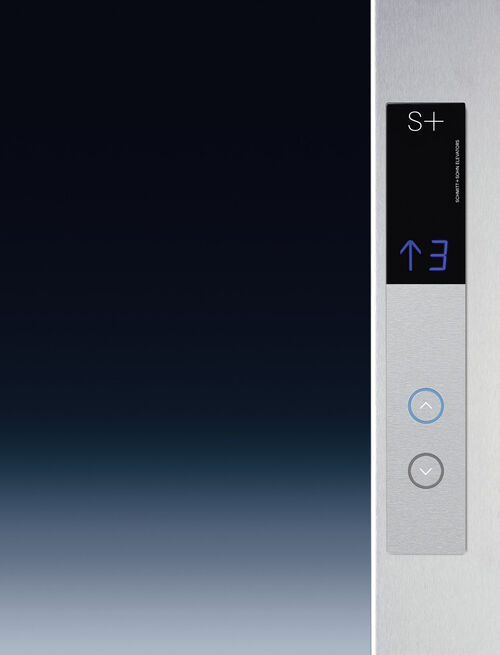

BT-TP-CG-2 Painel de comando, comando coletivo de dois botões e comando coletivo de grupo

Especificações de produtos

apresentar especificações de produto completas

Elevador panorâmico de vidro GP - Especificação do produto

Resulta da convicção de uma boa construção para clientes muitos exigentes consigo mesmo e com os seus parceiros. Nós desenvolvemos o elevador panorâmico de vidro para todos aqueles que procuram um serviço de excelência.

Corrimão, rodapé, painéis de comando, painéis indicadores e botões curtos em aço inoxidável liso para maximizar o seu valor.

Tetos luminosos suspensos com vidro laminado de segurança e suportes de pontos em aço inoxidável polido para uma iluminação homogénea das cabinas. Design de luz Schmitt + Sohn.

Barreira fotoelétrica à altura da porta para segurança e conforto.

Acionamentos sem engrenagem para maior suavidade de deslocação, menor desgaste e baixo consumo de energia.

Pode encontrar a especificação completa do produto do GP na brochura do produto.



Detail
Description
Série
Acessórios
Paredes laterais
Vidro de segurança, aço inoxidável liso. Aro em aço inoxidável liso.
  Série

Parede traseira
Vidro de segurança. Aro em aço inoxidável liso
  Série

Rodapé
Aço inoxidável liso. Ventilação oculta da cabina, de dimensão generosa.
  Série

Cantos das cabinas
Aço inoxidável Liso.
  Série

Iluminação

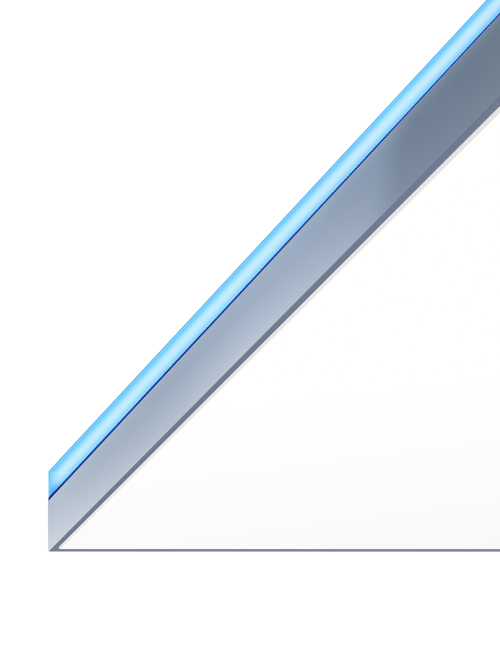

LD5X, tecto falso em vidro. Área central em vidro de segurança, película mate, não iluminada. Moldura luminosa: vidro acrílico branco, polido, semitransparente.
  Série


Área central iluminada.

  Acessórios
Lâmpadas
LED branco neutro.
  Série


LED-RGB com comando da cor.

  Acessórios
Chão
Granito 90 Cinzento claro.
  Série


Chão da cabina rebaixado para aplicação de pavimento por conta do cliente.

  Acessórios
Corrimão
Aço inoxidável liso, adequado para deficientes segundo DIN EN 81-70:2005-09, painel do fundo, painel lateral, ø 33,70 mm. Suporte do corrimão em aço inoxidável maciço. Extremidades do corrimão em aço inoxidável, soldadas.
  Série

Barras de proteção
Aço inoxidável liso, painel do fundo, painel lateral, ø 33,70 mm. Suporte do corrimão em aço inoxidável maciço. Extremidades do corrimão em aço inoxidável, soldadas.

  Acessórios
Painel de comando da cabina
Aço inoxidável liso, disposição adequada para deficientes segundo DIN EN 81-70:2005-09, fixação invisível. Painel de informação em vidro acrílico branco, moldura luminosa em vidro acrílico branco fosco. Display TFT de alta definição. Botões de micro-curso, nivelados, redondos, de superfície em aço inoxidável, LED azul de confirmaçãoda chamada, símbolos em cinzento claro.
  Série


Aço inoxidável liso, adequada para deficientes segundo DIN EN 81-70:2005-09 Anexo G, horizontal, fixação invisível. Painel de informação separado. Botões de superfície grande, salientes, redondos, com superfície em aço inoxidável, LED azul de confirmação de chamada, símbolos salientes, tácteis, cinzento claro.

  Acessórios
Etiquetas
Aço inoxidável liso, niveladas, integr adas no painel de botoneira, fixação invisível, substituíveis individualmente. Gravação cinza escuro.

  Acessórios
Portal da cabina
Aço inoxidável Liso.
  Série

Porta da cabina
Porta em vidro de segurança, aço inoxidável liso, 2 paineis, abertura central, altura da porta 2.100 mm.
  Série


Porta em vidro, 2 paineis, abertura lateral.

  Acessórios

Porta em vidro de segurança com aro, aço inoxidável liso.

  Acessórios

Porta em aço inoxidável liso.

  Acessórios
Acionamento da porta
Tracção regulada electronicamente para poupança de energia e com medição inteligente do curso.
  Série

Monitorização da porta
Cortina fotoeléctrica 2D em toda a altura da porta (não é uma célula fotoeléctrica!).
  Série


Cortina fotoeléctrica 3D com supervisão do patamar.

  Acessórios
Portas do fosso
Porta em vidro de segurança, aço inoxidável liso, 2 paineis, abertura central, altura da porta como porta de cabina.
  Série


Porta em vidro, 2 paineis, abertura lateral.

  Acessórios

Porta em vidro de segurança com aro, aço inoxidável liso.

  Acessórios

Porta em aço a primário. Aço inoxidável liso, aço inoxidá linho.

  Acessórios

Moldura de parede M1, com pintura a primário, aço inoxidável liso, aço inoxidável linho.

  Acessórios

Portal: P1 a primário, aço inoxidável liso, aço inoxidável linho. Color Glas®. P7-G vidro de seguranca.

  Acessórios
Painel de comando das portas do fosso
Aço inoxidável liso, disposto na moldura da porta, fixado de modo invisível. Botões curtos nivelados, redondos. Superfície tátil em aço inoxidável, receção de chamada LED azul, símbolos em material sintético cinzento claro.
  Série


Disposição no portal ou parede, acessibilidade mais fácil nos termos da norma DIN EN 81-70:2005-09, placa de cobertura aparafusada.

  Acessórios

Botões largos, com acesso facilitado a pessoas portadoras de alguma deficiência segundo EN 81-70:2005-09, Anexo G, largura do painel 80 mm

  Acessórios
Comando
Comando coletivo de botão único com a mais moderna tecnologia bus. Rápida orientação e prevenção de deslocações incorretas com tempos de espera curtos e uma elevada capacidade de transporte. Painel de manutenção na paragem superior, pintado. Controlo da sobrecarga. Regulação da frequência para curvas de deslocação dependentes da carga e para manter o nivelamento. Saída de emergência na próxima paragem dependente da carga e com energia de apoio.
  Série


Funções de evacuação e de corrente de emergência. Sistemas de controlo do acesso. Comando da Penthouse. Trajeto prioritário com interruptor de chave. Anunciação do andar. Indicações do sentido de deslocação e sinais acústicos conforme DIN EN 81-70:2005-09. Interfaces para sistemas de gestão do edifício.

  Acessórios

Painél de serviço em aço inoxidável liso.

  Acessórios

Painél de serviço em qualquer piso ou em áreas adjacentes.

  Acessórios

Comando coletivo de dois botões, comando coletivo de grupo.

  Acessórios
Chamada de emergência remota
Sistema digital de chamada de tele-emergência e de tele-diagnóstico segundo EN 81-28 para transferência da chamada de emergência para a central de atendimento permanente da Schmitt + Sohn. Supressão electrónica de chamadas abusivas .
  Série


Deteção de mau uso por vídeo para o sistema digital de diagnóstico e de chamada de emergência remota.

  Acessórios

Vigilância remota de funções de funcionamento do elevador, transmissão de dados de diagnóstico, módulo GSM.

  Acessórios
Acionamento
Sistema de tracção eléctrico sem redutor (gearless). Alto rendimento e baixo consumo de energia. Velocidade 1,0 e 1,6 m/seg. Curso até 40m.
  Série

Material portante
Cabos de aço revestidos a material sintético, extrema suavidade de deslocação, desgaste reduzido (comparativamente com cabos de aço tradicionais), ø > 8 mm, não requerem manutenção. Sem monitorização eletrónica e não requer lubrificantes
  Série


GP – O elevador de vidro panorâmico Referências
