CG – O elevador Color Glas® – A afirmação de uma arquitetura exigente. Distinguido com prémios de renome internacional. Elegante. Brilhante. De qualidade elevada. O elevador de vidro que irá convencê-lo com todos os seus detalhes.

O elevador CG Color Glas® – brilhante, forma e funcionalidade combinadas para proporcionarem uma experiência perfeita no elevador.

O elevador Color Glas® da Schmitt + Sohn é um elevador de vidro funcional, tecnicamente amadurecido. As superfícies de vidro distinguem-se pela sua beleza e pelas variações de cores brilhantes, assim como pelas suas elegantes versões do equipamento.

CG Design – O elevador completamente de vidro. Claro na forma e na função. Reduzido ao essencial. Uma arquitetura de elevadores excecional, na sua perfeição.

As cabinas dos elevadores CG cativam pelo seu equipamento de série único e acessórios adaptados de forma precisa para satisfazer as mais elevadas exigências de arquitetura, tecnologia e design. Os nossos elevadores caracterizam-se pela elegância intemporal, 9 cores brilhantes, 25 combinações de cores brilhantes, precisão única do vidro, tratamento excelente de materiais de elevada qualidade, generosa sensação de espaço, design de iluminação LED inteligente e detalhes convincentes do equipamento para portas e portais.

Eficiência CG – Os elevadores de vidro da Schmitt + Sohn são uma referência nesta matéria. Sem casa das máquinas, ocupam pouco espaço, têm baixos custos de energia e de funcionamento. Além das vantagens únicas do sistema de tração, o CG é um investimento seguro no futuro de primeira escolha: como produto de série de elevada qualidade, único e inovador. Fácil de planear. De produção rápida. De montagem segura. De fácil manutenção.

Conforto e segurança CG – A ergonomia convincente e o excelente conforto de viagem caracterizam os nossos elevadores de vidro.

Utilizadores, proprietários e técnicos de serviço pós-venda do elevador Color Glass® usufruem da proteção eficaz de um conceito amplo de segurança. Desenvolvido de acordo com as normas europeias. Evidentemente com certificado de exame de tipo. Colaboradores próprios e com qualificação no desenvolvimento, vendas, produção, montagem e serviço pós-venda asseguram a mais elevada qualidade e disponibilidade permanente.

Para clientes que colocam as mais elevadas exigências aos produtos e à qualidade arquitetónica e que procuram parcerias de longa duração. O elevador de vidro que irá cativá-lo desde o planeamento ao serviço após-venda. Um elevador de referência internacional. Uma qualidade de elevadores que irá apreciar.

Com base na convicção de uma empresa familiar de longa tradição. Com responsabilidade pelos colaboradores, clientes e parceiros.

Bem-vindo à Schmitt + Sohn.

Equipamento de série

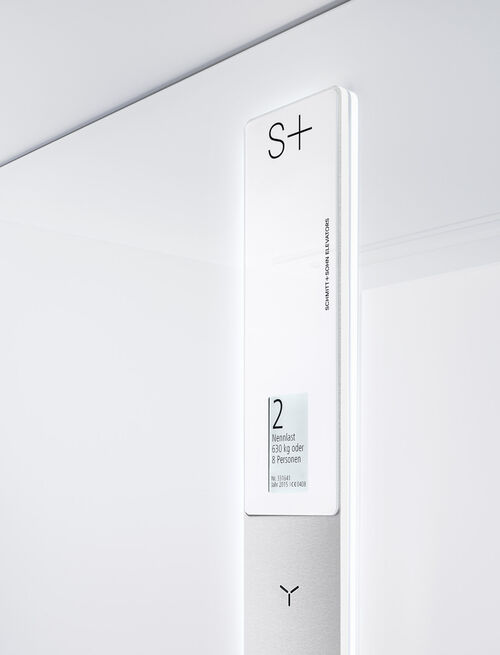

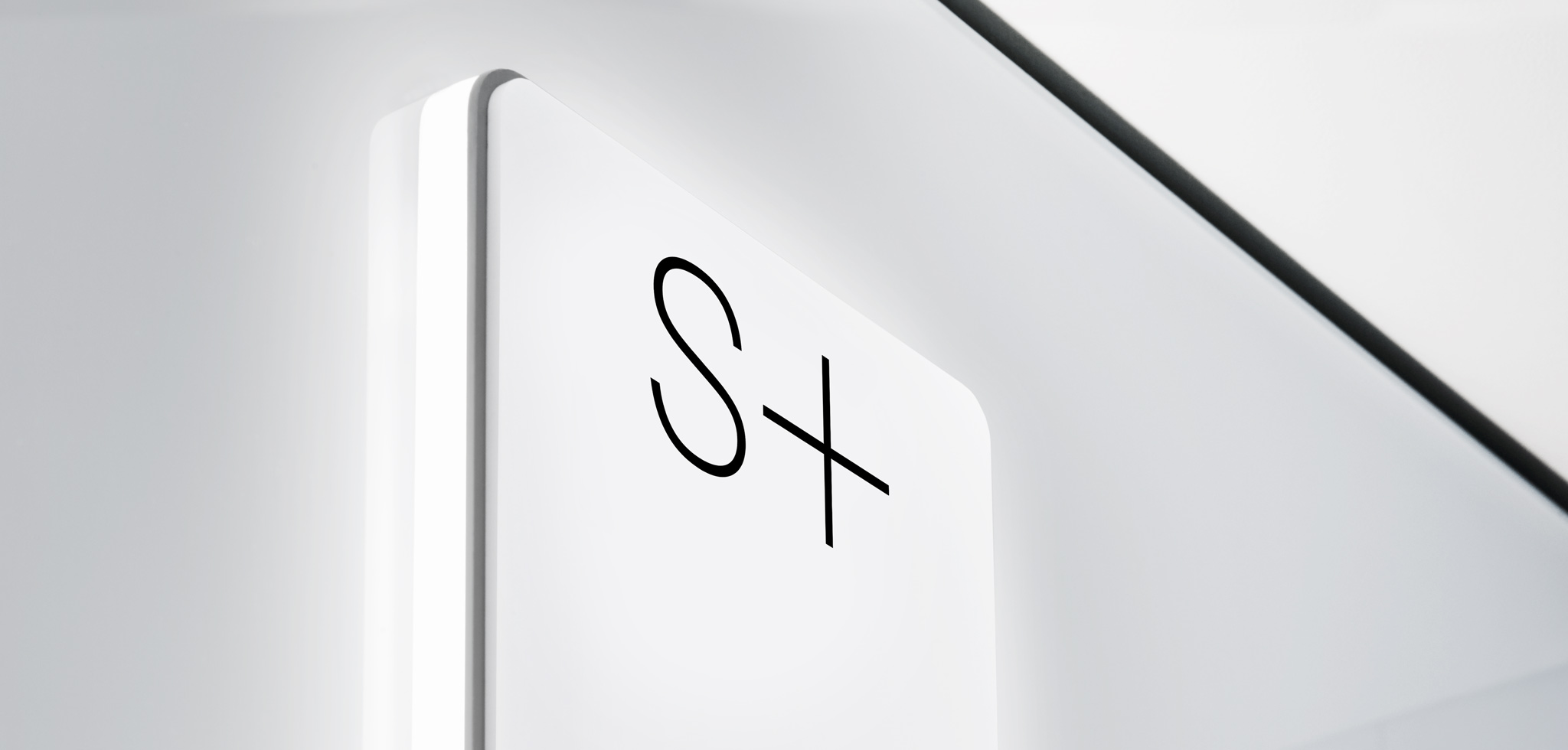

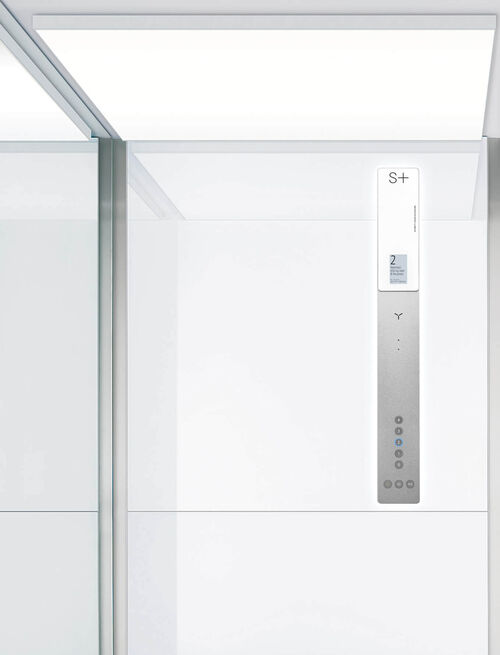

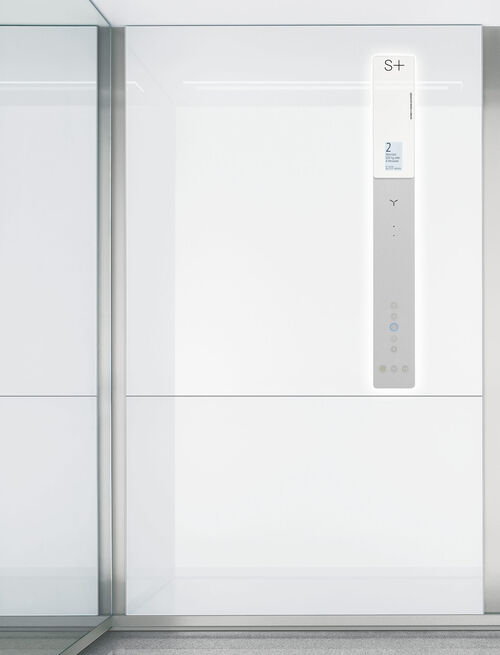

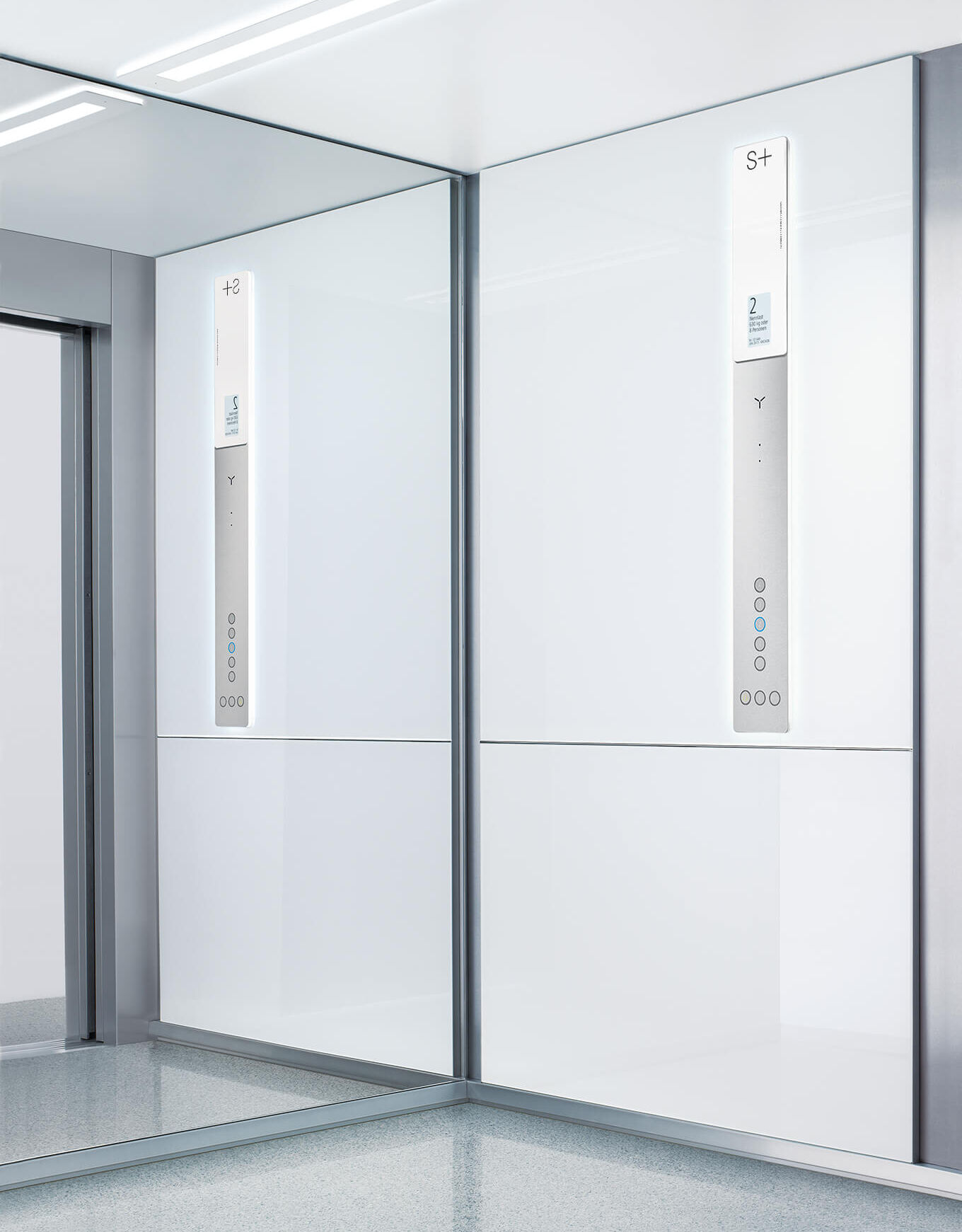

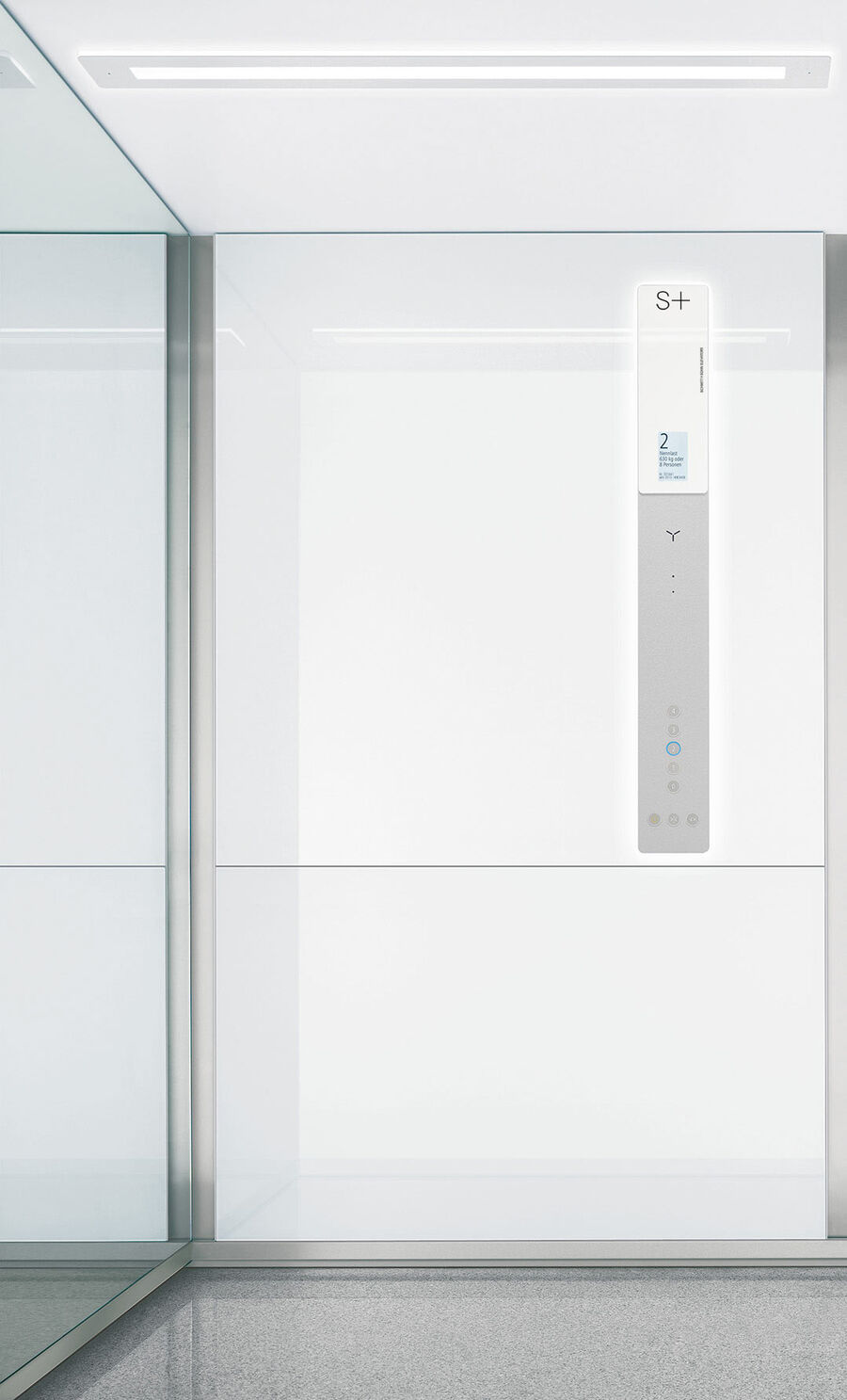

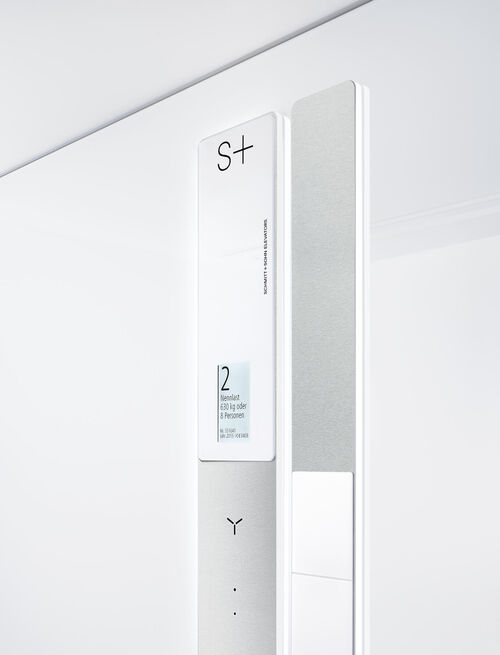

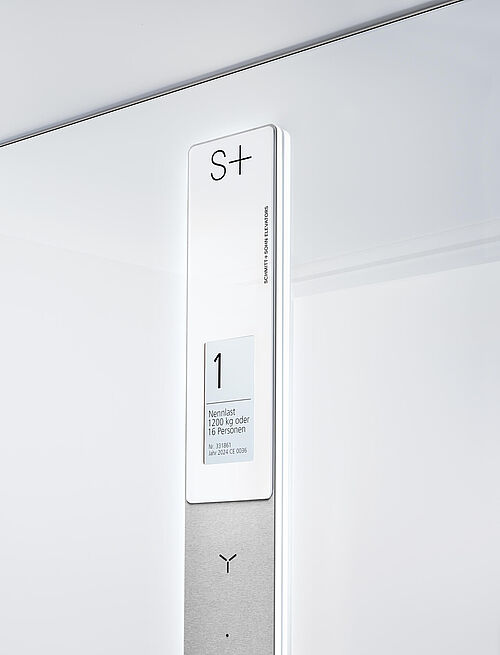

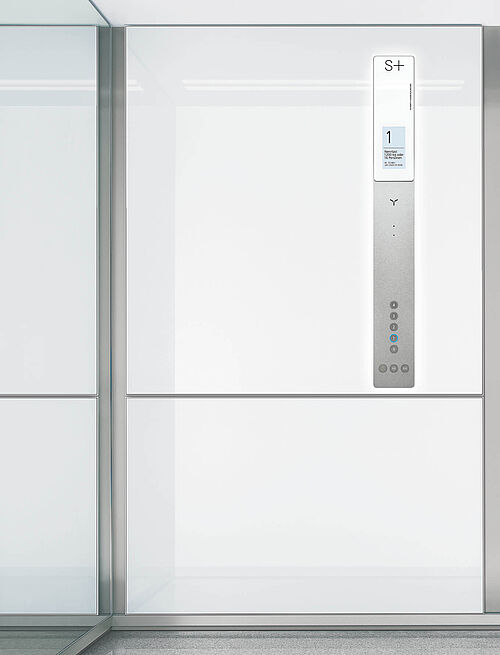

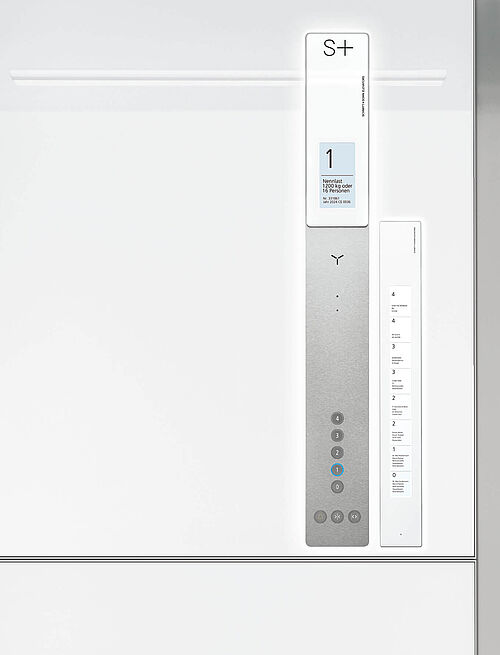

BT-I-TFT-LED painel de comando

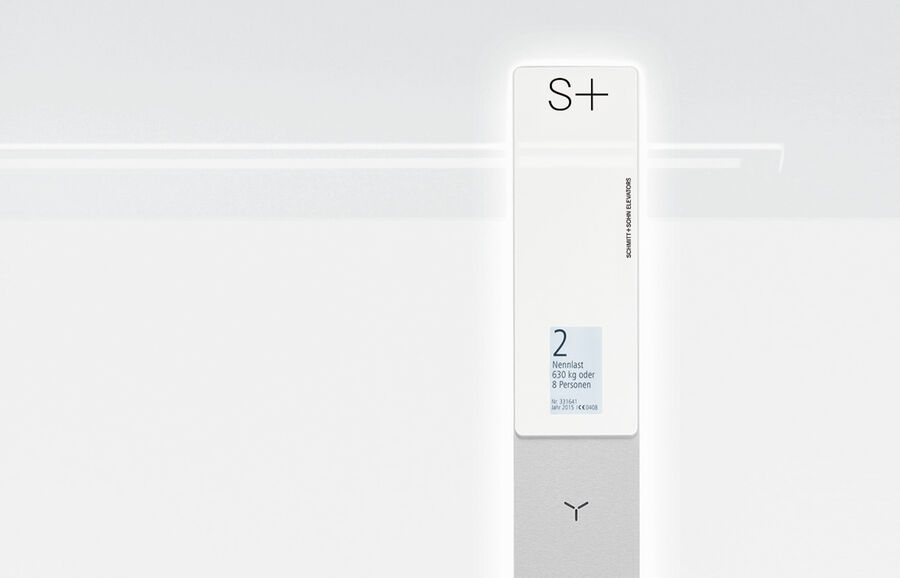

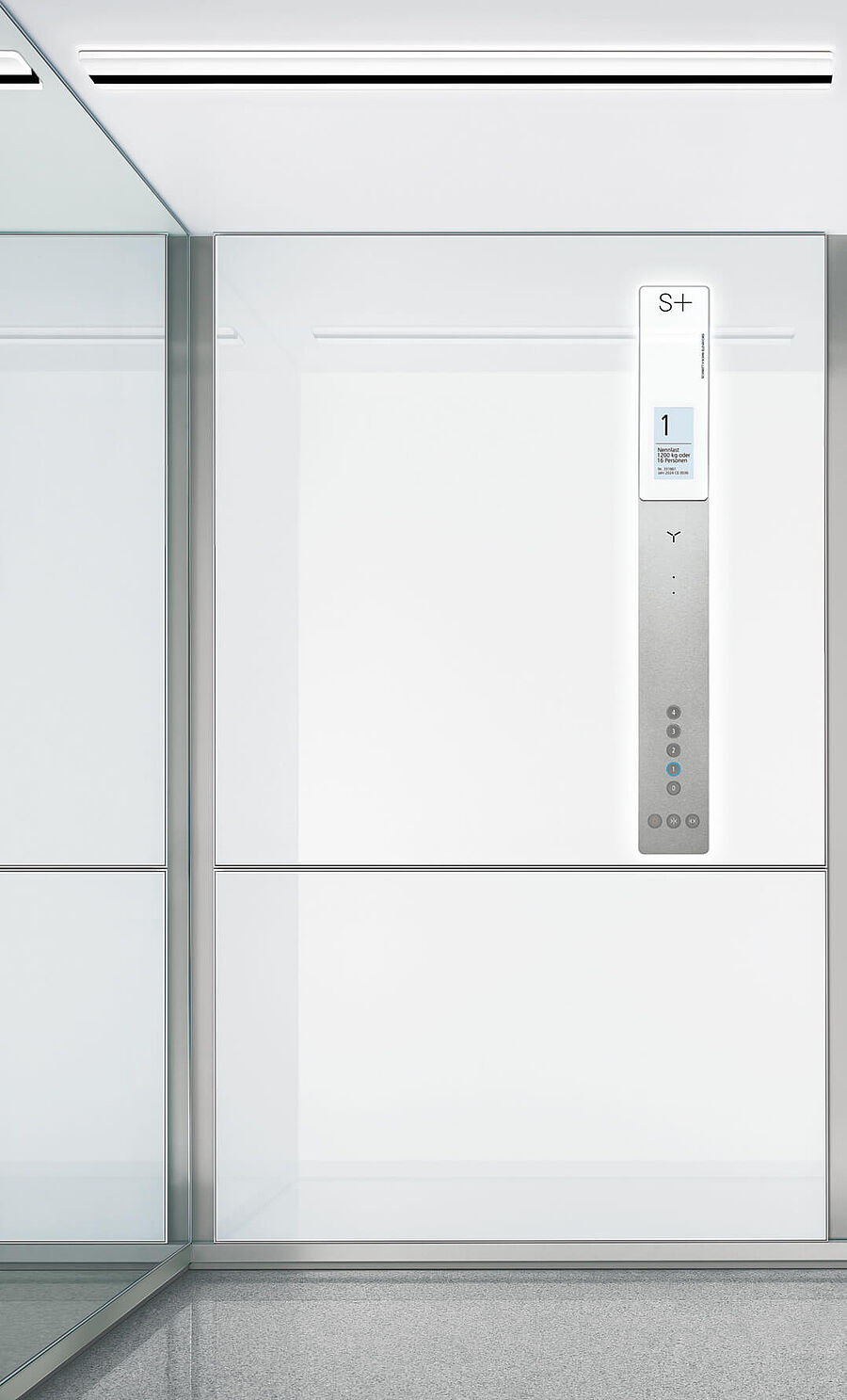

BT-I-TFT-LED painel de comando

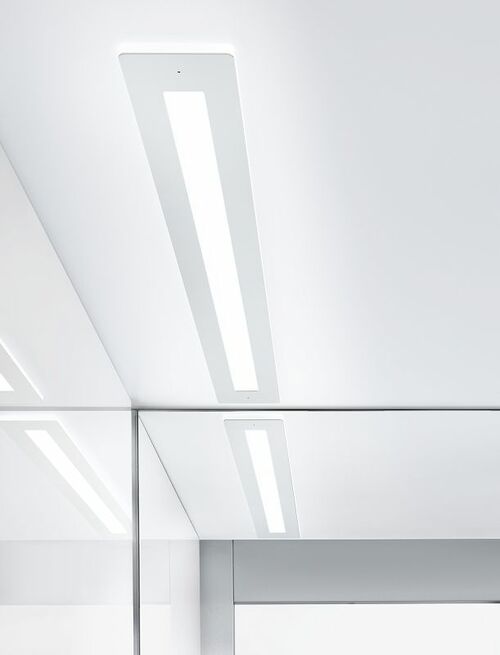

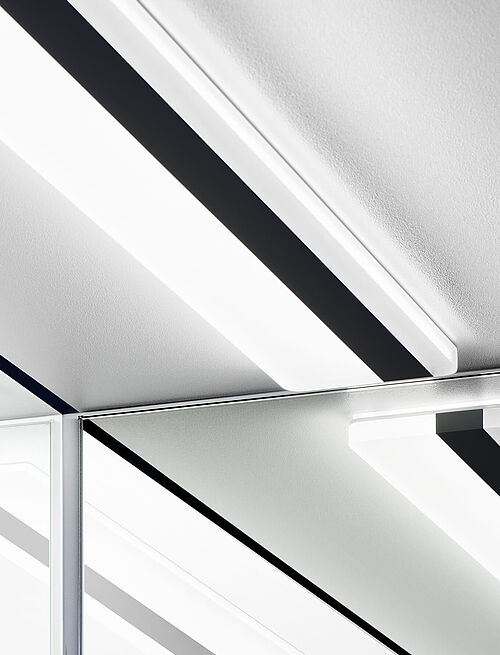

LD7-LED holofote de parede
HL corrimão, aço inoxidável liso no chão
HL corrimão, aço inoxidável liso no chão

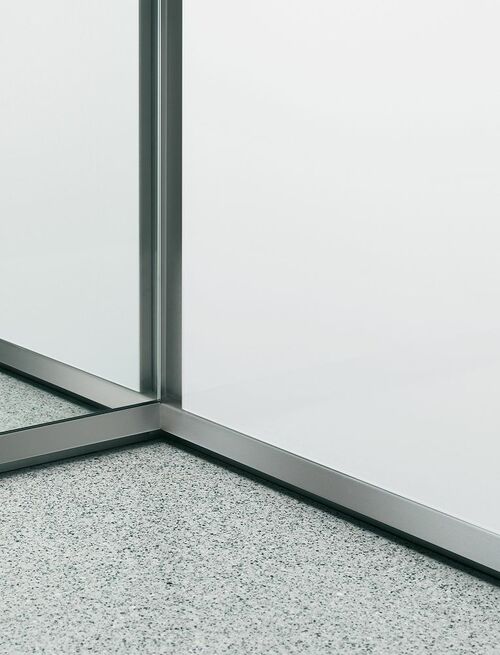

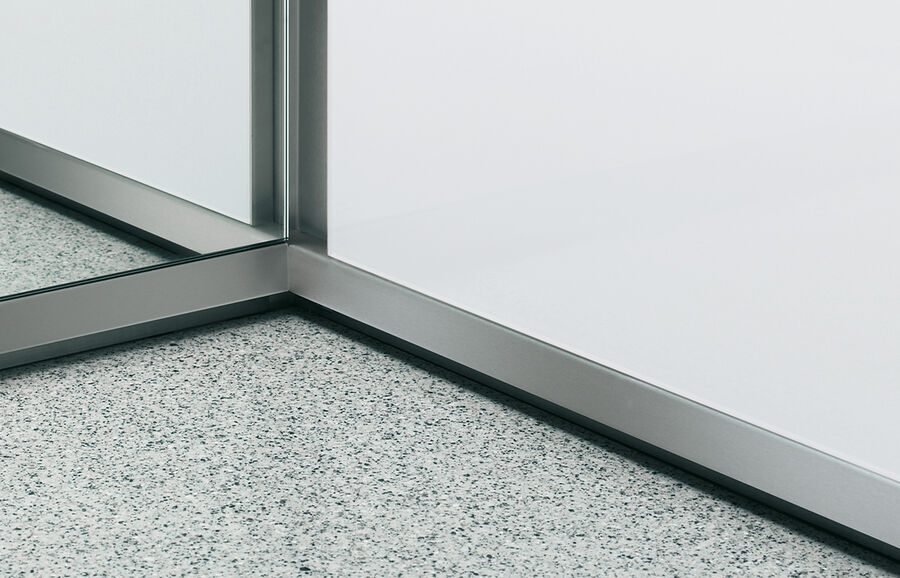

Rodapés em aço inoxidável liso no chão

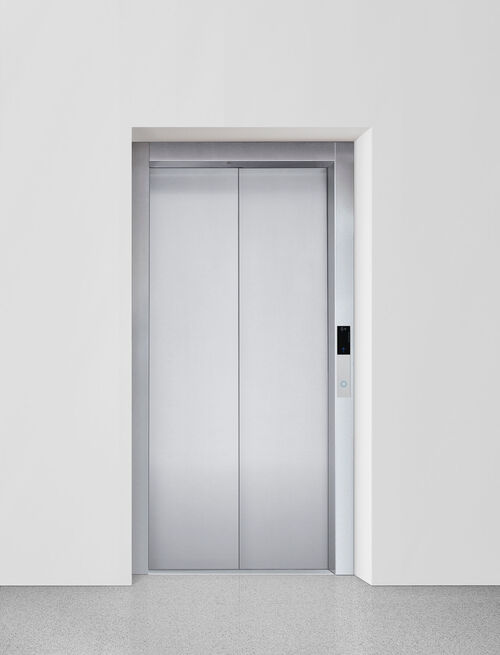

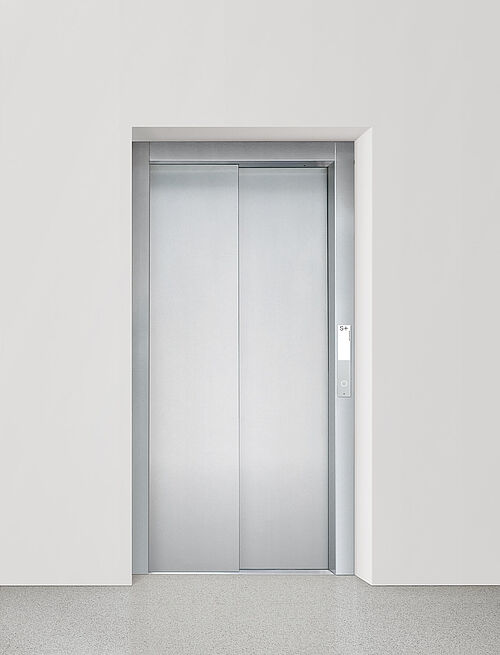

CG portal de portas T1 porta fechada

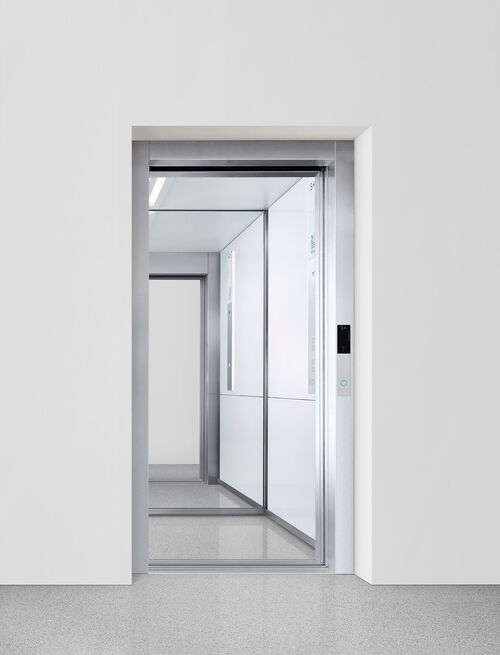

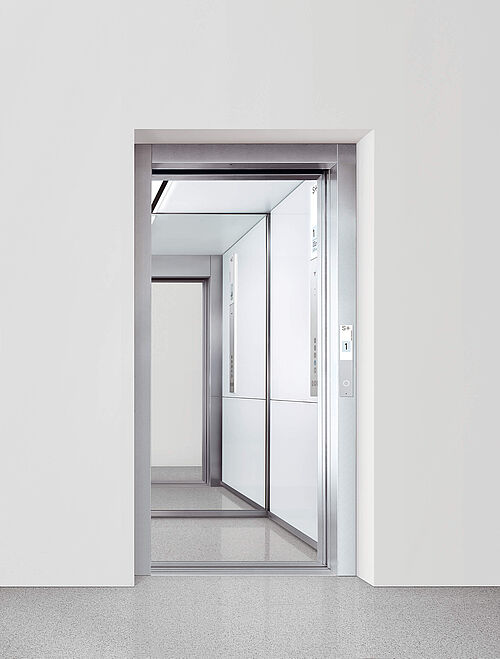

Porta da cabina e do fosso com ligação à parede T1

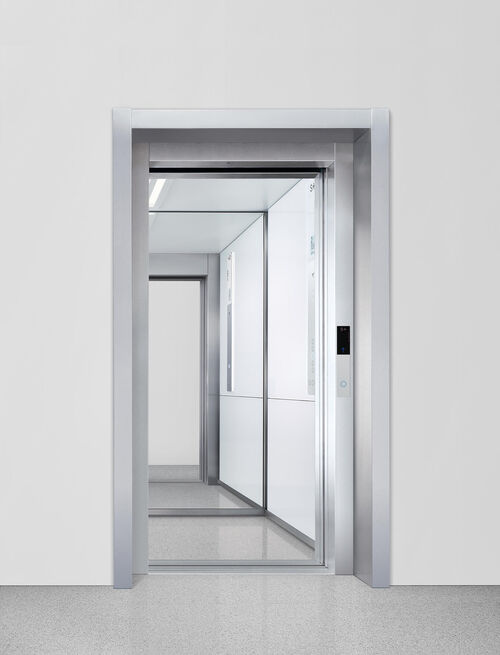

Porta do fosso com ligação à parede T1 e orla da parede M1

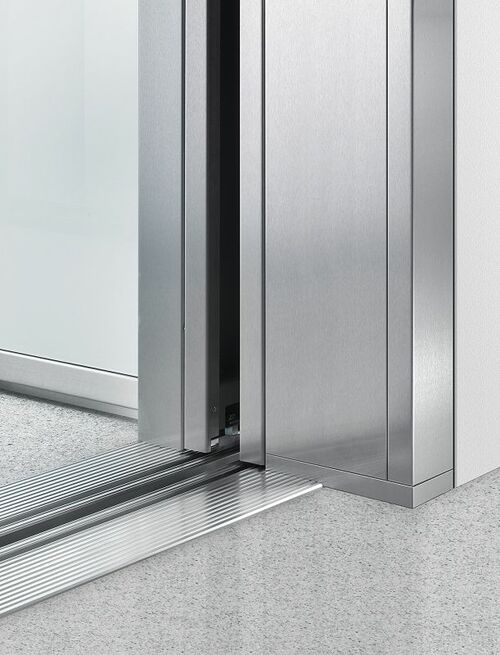

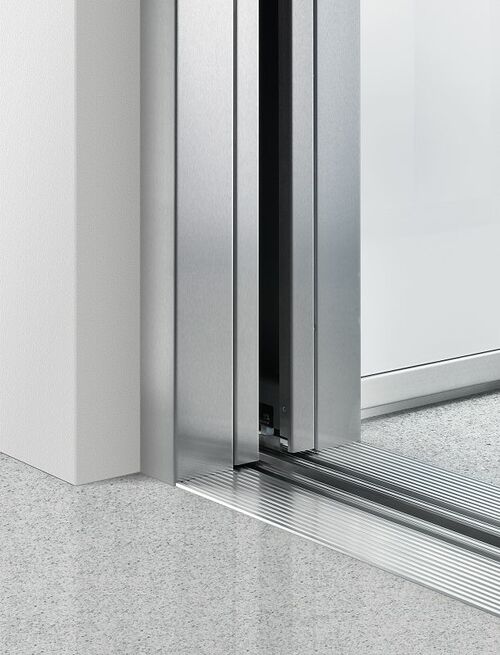

Porta da cabina e do fosso com ligação à parede T1 e caixilho de manutenção, detalhe soleira da porta
Porta da cabina e do fosso com ligação à parede T1 e caixilho de manutenção, detalhe soleira da porta

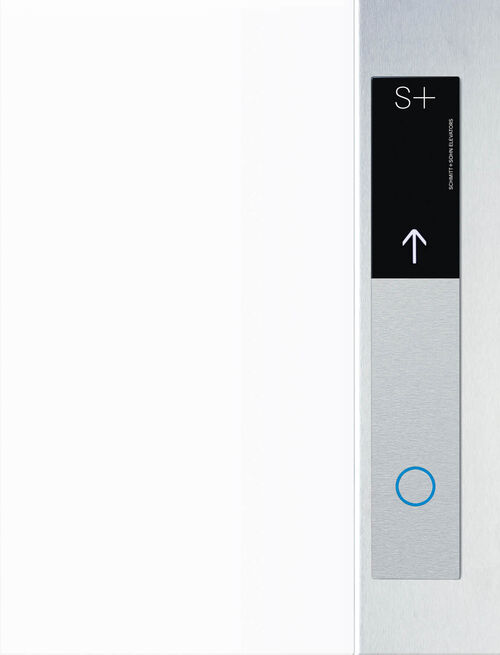

BT-TP-CG-1 painel de comando

Acessórios - para requisitos individuais

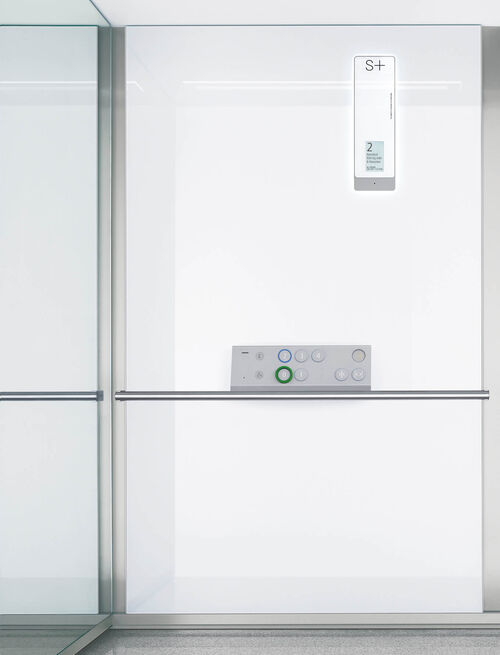

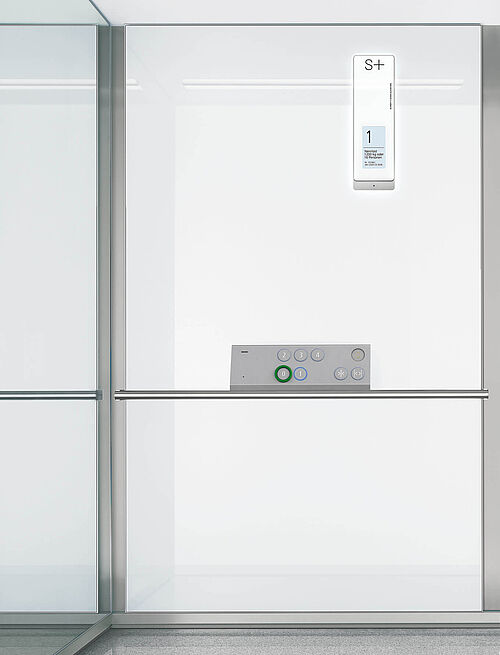

BT-I-EN81-70-G painel de comando

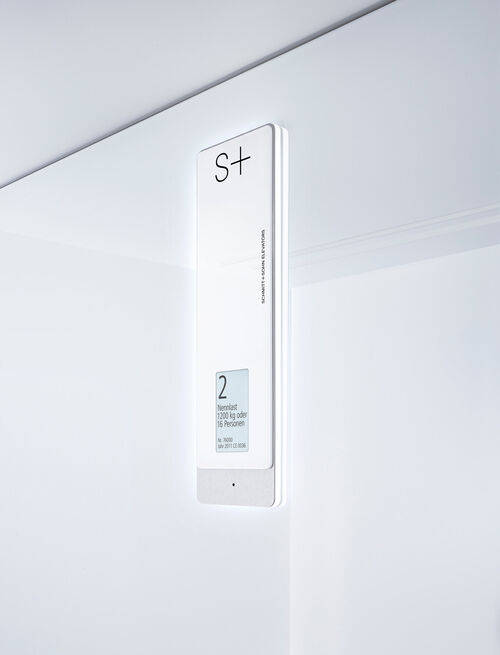

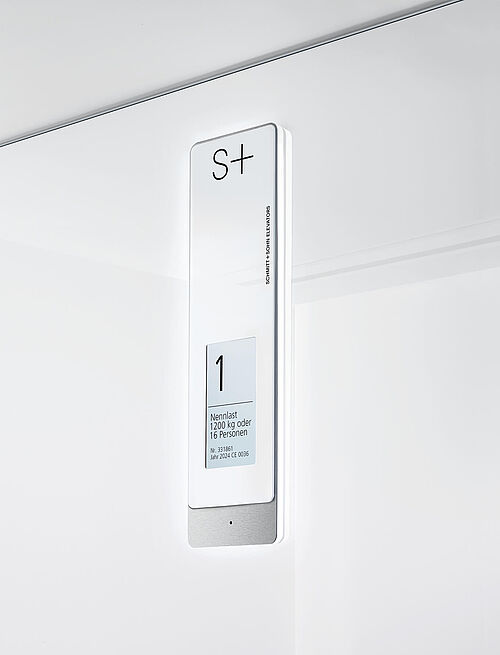

AT-I-TFT-LEd painel visor

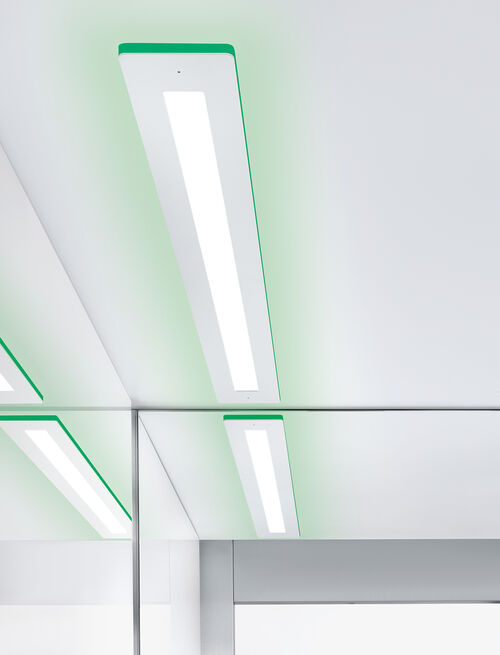

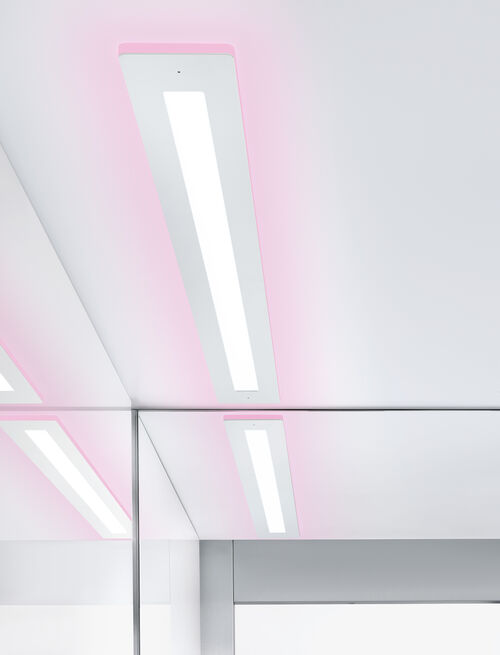

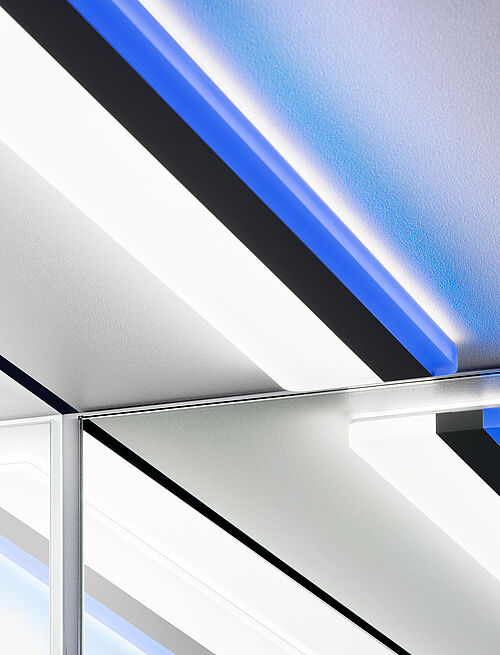

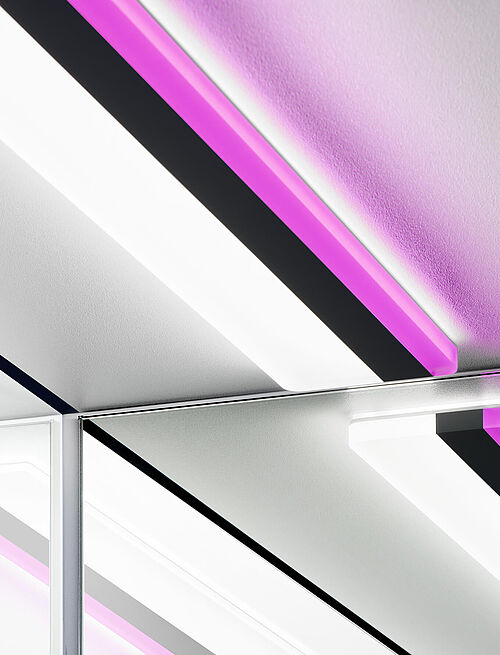

LD7-LED-RGB holofote de parede
LD7-LED-RGB holofote de parede

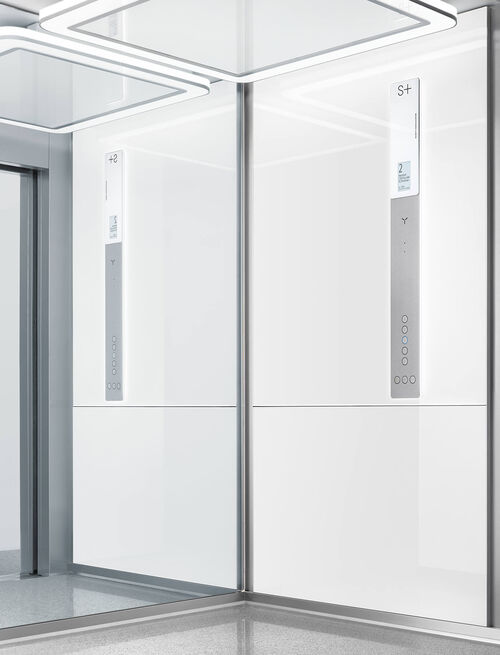

LD5X-LED teto iluminado

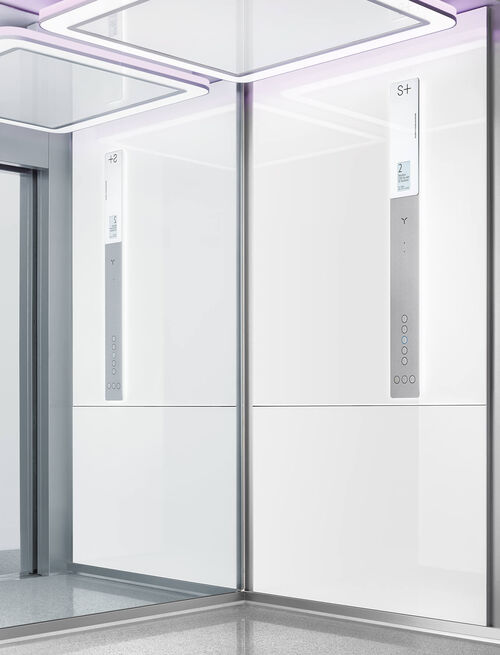

LD5X-LED-RGB teto iluminado
LD8-LED teto iluminado

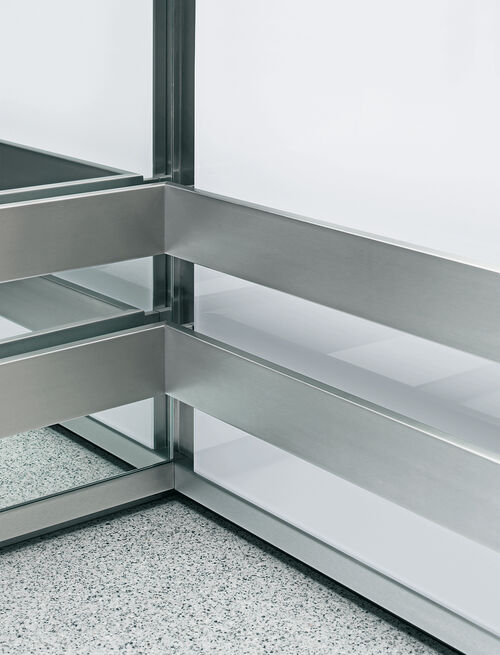

CG detalhe proteção de bagagem branca

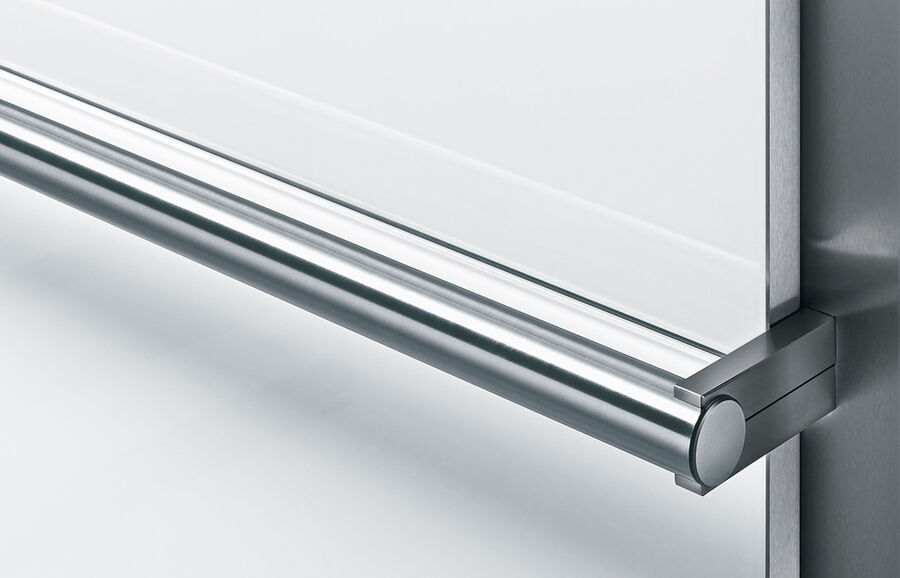

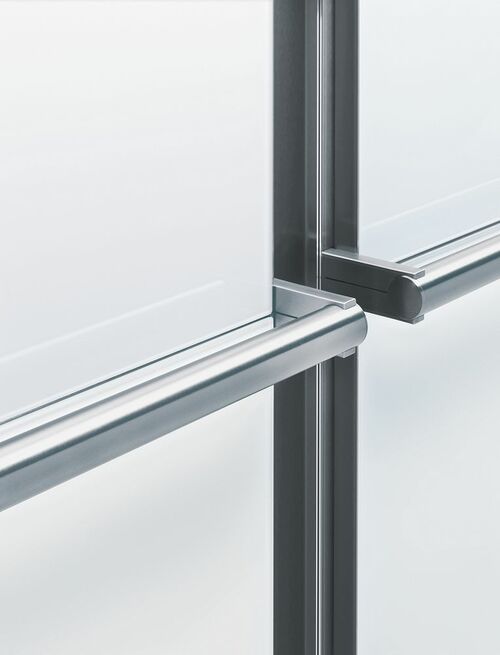

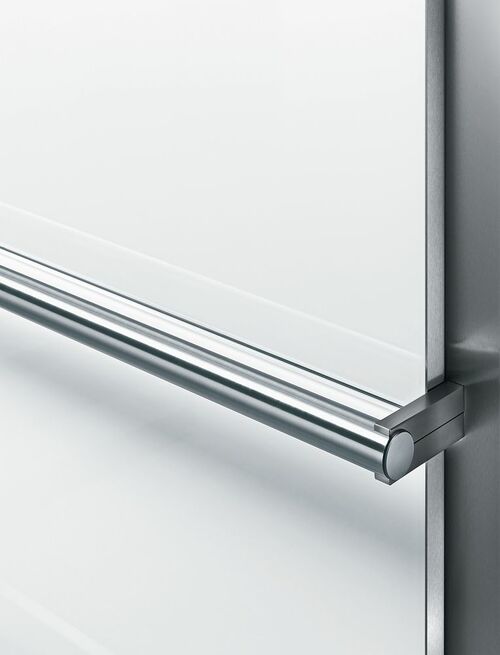

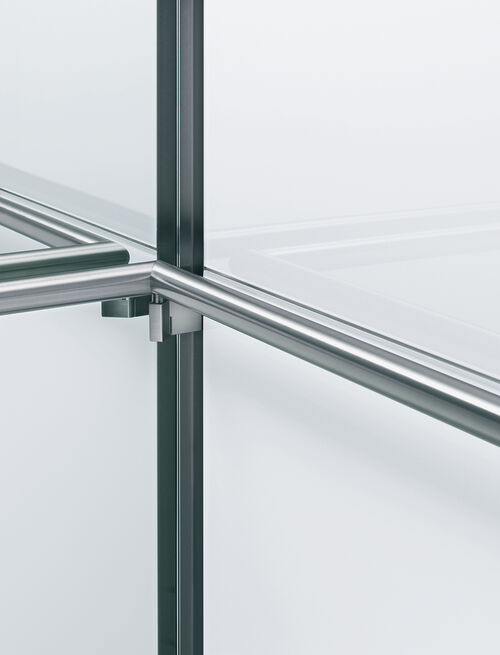

CG detalhe canto do corrimão branco

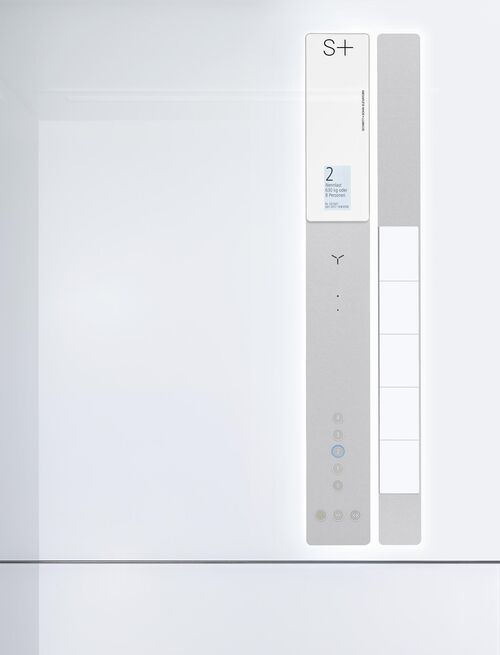

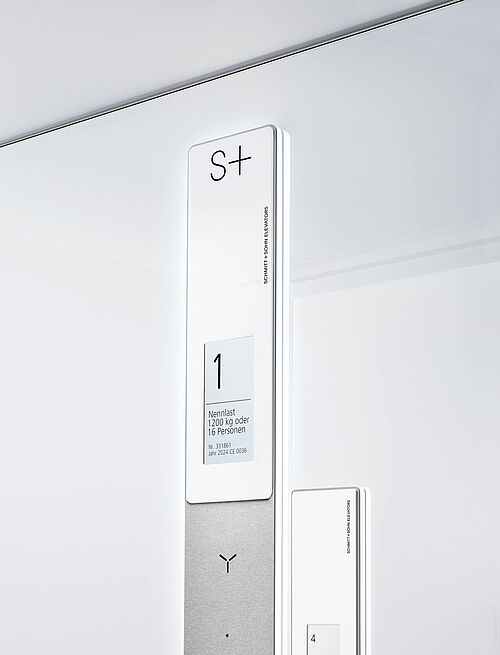

TNS2-LED tableau das placas identificadoras
TNS2-LED tableau das placas identificadoras

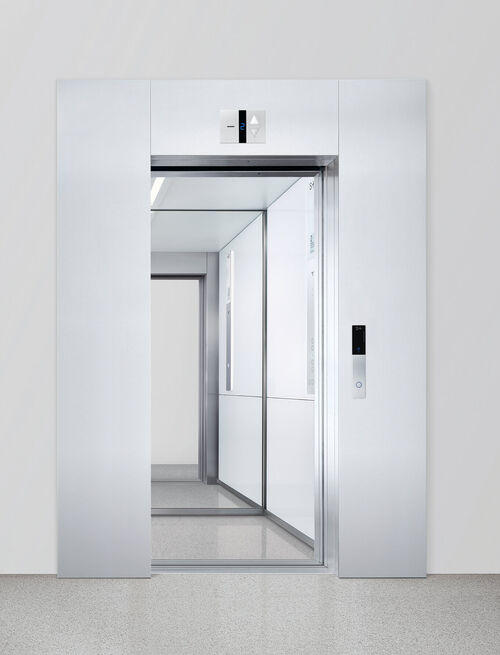

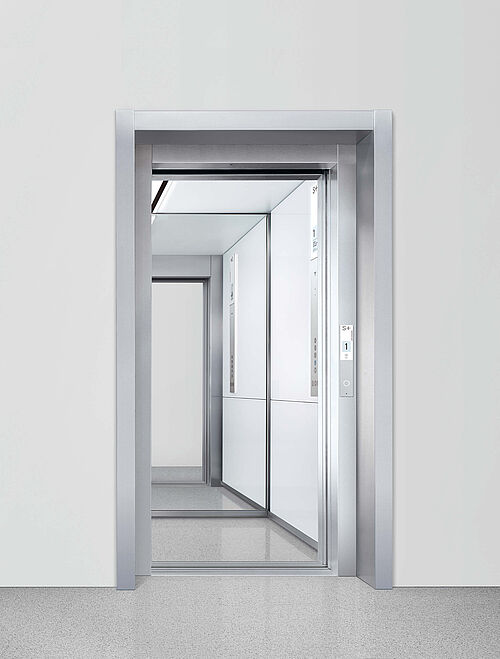

Porta do fosso com ligação à parede T1 e orla da parede M1

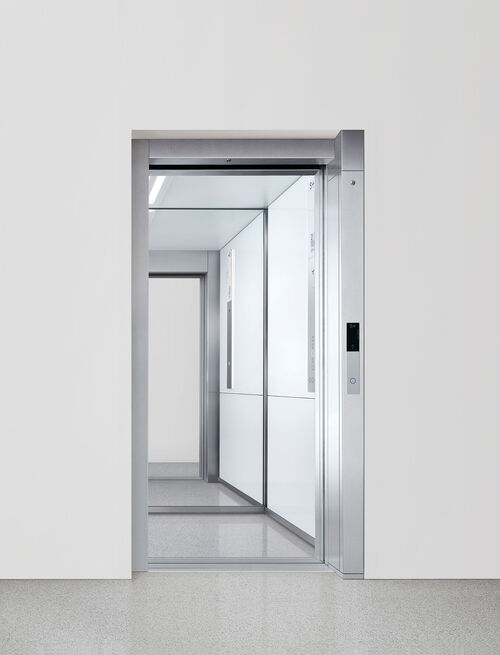

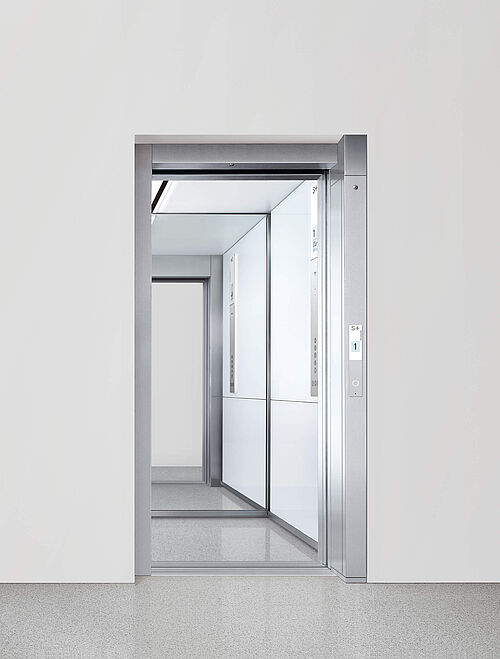

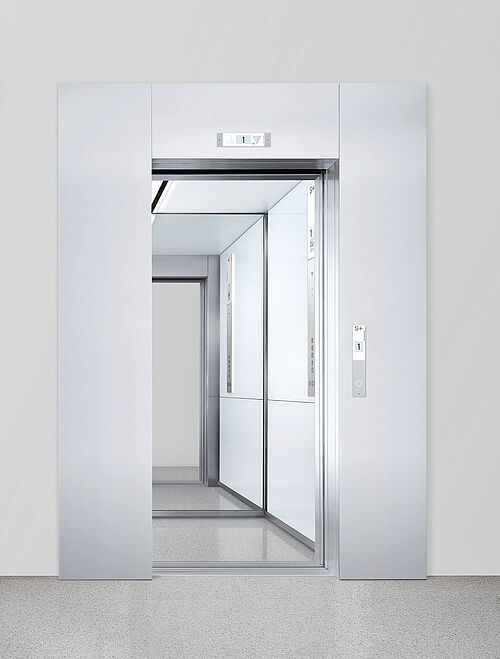

Porta de cabina e de patamar com remate de parede T1 e portal em aço inoxidável lisoo

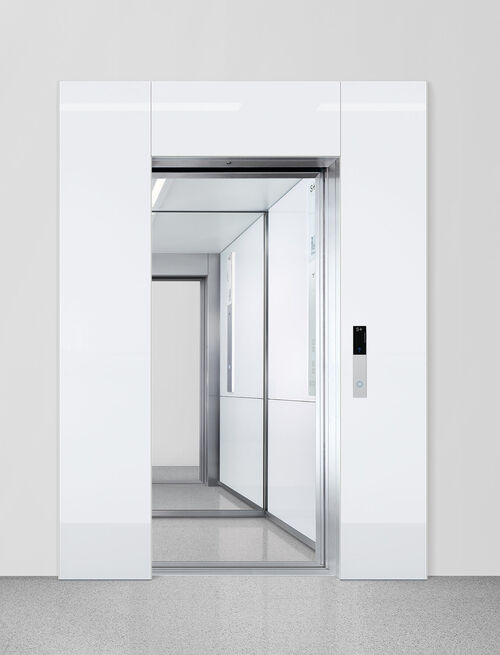

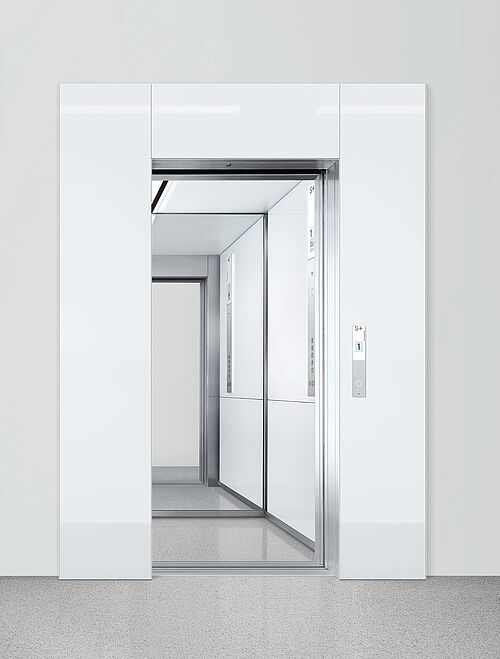

Porta da cabina e do fosso com ligação à parede T1 e CG1 Color Glas® Portal

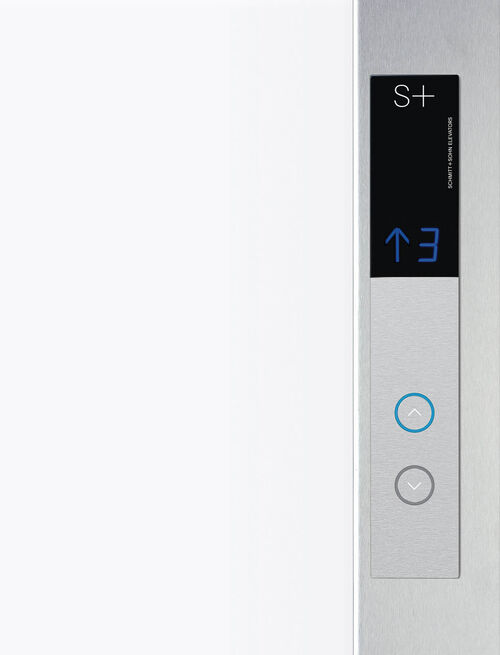

BT-TP-CG-2 Painel de comando, comando coletivo de dois botões e comando coletivo de grupo

Especificações de produtos

apresentar especificações de produto completas

CG O elevador Color Glas® - especificação do produto

Nós desenvolvemos o elevador Color Glas para todos aqueles que procuram um serviço de excelência.

64 Combinações de cores das paredes das cabinas em branco brilhante, cinzento sedoso, azul escuro, laranja escuro, verde lima, azul claro, bege e amarelo claro.

Os portais das cabinas podem ser igualmente escolhidos a partir das nossas 8 cores do design Color Glas.

Corrimão, rodapé, painéis de comando, painéis indicadores e botões curtos em aço inoxidável liso para maximizar o seu valor.

Holofote de parede, indireto, antirreflexo, com aro luminoso. Design de luz Schmitt + Sohn.

Barreira fotoelétrica à altura da porta para segurança e conforto.

Acionamentos sem engrenagem para maior suavidade de deslocação, menor desgaste e baixo consumo de energia.



Detail
Description
Série
Acessórios
Paredes laterais
Painéis Color Glas®. Vidro de segurança temperado ESG, atrás revestido a pó, que cobre totalmente, aro do vidro e lesenas aço inoxidável liso. Cores brilhantes. Superfícies fáceis de tratar.Amplo efeito no ambiente.
  Série

Parede traseira espelho
Espelho S6, vidro com película protetora contra fragmentos, parede traseira, inteira, clara, cantos do espelho esmerilados e polidos, orlas do espelho em aço inoxidável liso.
  Série

Cantos das cabinas
Aço inoxidável liso.
  Série

Teto
Branco. Ventilação generosa e oculta da cabina na profundidade da cabina em ambas as paredes laterais.
  Série

Chão
Granito, cinzento claro
  Série


Chão da cabina rebaixado para revestimento do cliente

  Acessórios
Rodapé
Aço inoxidável liso. Ventilação generosa e oculta da cabina.
  Série

Barras de proteção
Barras protetoras da bagagem, aço inoxidável liso, 100 x 20 mm.

  Acessórios
Iluminação
Projetor de parede LD7, indireta, antirreflexo. Guarnição de metal lacado a branco brilhante.Disco filtrante e moldura da lâmpada em vidro acrílico branco, semitransparente.
  Série

Lâmpadas
Lâmpada fluorescente T5, branco neutro
  Série


LED branco neutro, LED-RGB com controlo da cor

  Acessórios
Painel de comando da cabina
Aço inoxidável liso, disposição adequada para deficientes segundo DIN EN 81-70:2005-09, fixação invisível. Painel de informação em vidro acrílico branco, moldura luminosa em vidro acrílico branco fosco. Display TFT de alta definição. Botões de micro-curso, nivelados, redondos, de superfície em aço inoxidável, LED azul de confirmaçãoda chamada, símbolos em cinzento claro.
  Série


Aço inoxidável liso, adequada para deficientes segundo DIN EN 81-70:2005-09 Anexo G, horizontal, fixação invisível. Painel de informação separado. Botões de superfície grande, salientes, redondos, com superfície em aço inoxidável, LED azul de confirmação de chamada, símbolos salientes, tácteis, cinzento claro.

  Acessórios
Portal da cabina
Aço inoxidável Liso.
  Série

Acionamento da porta
Tracção regulada electronicamente para poupança de energia e com medição inteligente do curso.
  Série

Monitorização da porta
Cortina fotoeléctrica 2D em toda a altura da porta (não é uma célula fotoeléctrica!).
  Série


Cortina fotoeléctrica 3D com supervisão do patamar.

  Acessórios
Portas do fosso
Moldura de parede M1, com pintura a primário, aço inoxidável liso, aço inoxidável linho.

  Acessórios
Painel de comando das portas do fosso
Botões largos, com acesso facilitado a pessoas portadoras de alguma deficiência segundo EN 81-70:2005-09, Anexo G, largura do painel 80 mm

  Acessórios
Comando
Comando coletivo de botão único com a mais moderna tecnologia bus. Rápida orientação e prevenção de deslocações incorretas com tempos de espera curtos e uma elevada capacidade de transporte. Painel de manutenção na paragem superior, pintado. Controlo da sobrecarga. Regulação da frequência para curvas de deslocação dependentes da carga e para manter o nivelamento. Saída de emergência na próxima paragem dependente da carga e com energia de apoio.
  Série


Funções de evacuação e de corrente de emergência. Sistemas de controlo do acesso. Comando da Penthouse. Trajeto prioritário com interruptor de chave. Anunciação do andar. Indicações do sentido de deslocação e sinais acústicos conforme DIN EN 81-70:2005-09. Interfaces para sistemas de gestão do edifício.

  Acessórios

Painél de serviço em aço inoxidável liso.

  Acessórios

Painél de serviço em qualquer piso ou em áreas adjacentes.

  Acessórios

Comando coletivo de dois botões, comando coletivo de grupo.

  Acessórios
Chamada de emergência remota
Sistema digital de chamada de tele-emergência e de tele-diagnóstico segundo EN 81-28 para transferência da chamada de emergência para a central de atendimento permanente da Schmitt + Sohn. Supressão electrónica de chamadas abusivas .
  Série


Deteção de mau uso por vídeo para o sistema digital de diagnóstico e de chamada de emergência remota.

  Acessórios

Vigilância remota de funções de funcionamento do elevador, transmissão de dados de diagnóstico, módulo GSM.

  Acessórios
Acionamento
Sistema de tracção eléctrico sem redutor (gearless). Alto rendimento e baixo consumo de energia. Velocidade 1,0 e 1,6 m/seg. Curso até 40m.
  Série

Material portante
Cabos de aço revestidos a material sintético, extrema suavidade de deslocação, desgaste reduzido (comparativamente com cabos de aço tradicionais), ø > 8 mm, não requerem manutenção. Sem monitorização eletrónica e não requer lubrificantes
  Série


Apoio ao planeamento


Dados técnicos e dimensões

Cabinas grandes, fossos pequenos.
Resumo das dimensões das cabinas e dos fossos (433KB)

Para o configurador do produto
